Mã giao dịch:	SI-50162-F	Tốc độ:	10/100 cơ sở-T
ghim để ghim:	LPJ1026AWNL Thế hệ thứ ba	Giới tính:	Nữ, Receptory
Mạ:	Vàng hoặc tấm thiếc, OEM	Đầu nối RJ45:	Cổng 1 x 1
Tập tin:	PDF / 3D / ISG / Stp / Step / Datasheet / Touchstone Format / S-information	Khách hàng chủ yếu:	Raspberry Pi Foundation
Liên hệ kháng chiến:	≤30mΩ, tối đa 20mΩ	Độ bền:	750 chu kỳ giao phối tối thiểu
Từ khóa:	kết nối rj45 với poe	Ứng dụng:	PCB, Nguồn, Cáp mạng

Bạn có thể thấy thú vị với những hỗ trợ chu đáo dưới đây:

Bảng dữliệu	Yêu cầu qua email tới	liên hệ chúng tôi
Mẫu	Miễn phí	Đối với giao hàng mẫu miễn phí, xin tư vấn dưới đây thông tin để Vận chuyển
		Tên công ty
		Địa chỉ giao hàng
		Số điện thoại
		Người liên hệ
		UPS / DHL / Fedex / TNT AC	(Nếu có)
Sản xuất thử nghiệm	U / P (USD)	$ 0,09- $ 1,85	Chúng tôi có thể gửi các bộ phận trực tiếp đến kho của bạn / giao hàng tận nơi
	L / T (Tuần)	cổ phần
	Hạn vận chuyển	DAP / CIF / FCA / FOB
Sản xuất hàng loạt	U / P (USD)	cổ phần
	L / T (Tuần)	cổ phần
	Hạn vận chuyển	DAP / CIF / FCA / FOB
	Lifecycel	Hơn 20 năm	Bạn có thể sử dụng các bộ phận của chúng tôi để xem xét lâu dài
	Tỷ lệ từ chối	Không lỗi (Đã kiểm tra 100%)
Những dịch vụ đặc biệt	Chấp nhận dịch vụ tùy chỉnh		Chấp nhận thiết kế đã sửa đổi
Bây giờ bạn có thể liên hệ với chúng tôi ngay lập tức

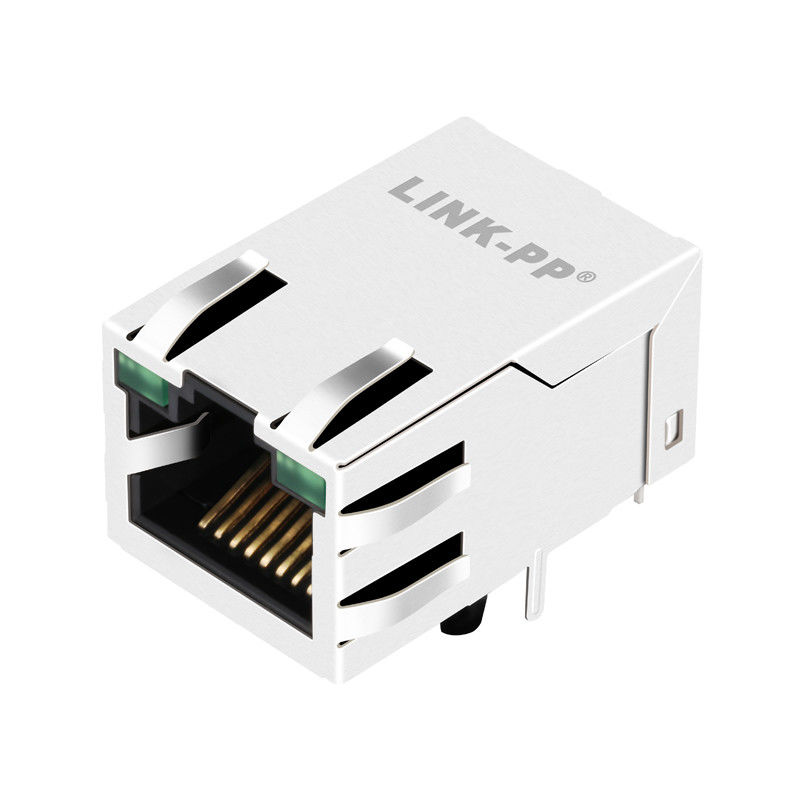

Đầu nối một cổng RJ45 Female với từ tính tích hợp 10/100 Base-T, LED xanh lục / xanh lục, Tab Up, RoHS
LINK-PP Phần số:	LPJ1026AWNL	Số bộ phận của Belfuse	SI-50162-F
Trạng thái bộ phận	Tích cực	loại trình kết nối	Jack
Số lượng vị trí / địa chỉ liên hệ	8p8c (RJ45, Ethernet)	Ứng dụng-Lan	Ethernet (NoN PoE)
Số lượng cổng	Cổng 1x1	Tốc độ, vận tốc	10/100 Base-T
Chốt cửa	Hướng lên	Lõi mỗi cổng	5
Sự định hướng	Góc 90 ° (Phải)	Góc gắn PCB	LỐI VÀO BÊN
Shield EMI Tab	Không có	Tùy chọn đèn LED	Xanh lá cây / Xanh lục
PCB	FR4	Bài giữ lại PCB	T ĐĂNG
Chiều cao gói (Inch / mm)	0,531 / 13,50	Chiều dài gói (Inch / mm)	1,0 / 25,40
Chiều rộng gói (Inch / mm)	0,640 / 16,25	Nhiệt độ	0 ℃ ĐẾN 70 ℃
Mạch Bst	đúng	AutomDX	ĐÚNG
Điốt	Không	Tiếp xúc khu vực giao phối Mạ	VÀNG 6u "/ 15u" / 30u "
Tỷ lệ biến RX / TX	1CT: 1CT	Cấu hình RX / TX	T, C

Điện
1. đánh giá hiện tại	1,5 amps
2. đánh giá điện áp	125vac
3. kháng cách nhiệt	500 MΩ phút
4. liên hệ kháng chiến	30 MΩ tối đa
5. điện áp vượt trội	AC 1000V RMS 50Hz hoặc 60Hz 1 phút
Cơ khí
1. sức mạnh chú ý	7.7KG.F tối thiểu giữa giắc cắm và phích cắm
2. độ bền	750 chu kỳ giao phối tối thiểu
Vật liệu
1.Housing	PBT (UL94V-0) PA66 (UL94V-0) PA46 (UL94V-0) LCP (UL94V-0)
2. dây liên hệ	Đường kính 0,45mm mạ vàng đồng phosphor trên niken Độ dày 0,35mm hợp kim đồng phosphor mạ vàng chọn lọc trên niken
3.Shield	Đồng thau dày 0,20 ~ 0,25mm với mạ thiếc
4. mạ vàng	1u, 3u 6u 15u 30u 50u
Đặc điểm kỹ thuật LED	Màu LED tiêu chuẩn	Bước sóng LED	Chuyển tiếp (V MAX)	Điển hình (V TYP)
	Màu xanh lá	560-580 nm	2,5V	2.1-2.2V
	Màu vàng	580-610 nm	2,5V	2.1-2.2V
Nhiệt độ vận hành và lưu trữ
Nhiệt độ hoạt động	0 ℃ đến 70 ℃
Nhiệt độ bảo quản	-40 ℃ đến 85 ℃
ỨNG DỤNG
SẢN PHẨM MẠNG: NIC, HUB, SWITCH, ROUTER, BRIDGE, WORK,
TRẠM: MÁY TÍNH / HỆ THỐNG, MÁY IN, MÁY CHỦ, NB, CHẾ ĐỘ IACABLE, ỨNG DỤNG XDSL, SET-TOP-BOX.
