Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: XFATM9B
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 400/2000 / 10K / 25K
Giá bán: $0.06-$3.2
chi tiết đóng gói: T&R
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3KK / tháng
Thông số kỹ thuật: |
XFATM9B |
gia đình: |
Từ 10 / 100Base-T |
lắp ráp: |
SMD |
Bật Radio: |
1: 1 |
Sản xuất hàng loạt: |
LP1188NL |
Nhiệt độ: |
- 40 đến + 85 ℃ |
Archivi Disponibil: |
PDF / 3D / ISG / Stp / Bước / Biểu dữ liệu |
Thông số kỹ thuật: |
XFATM9B |
gia đình: |
Từ 10 / 100Base-T |
lắp ráp: |
SMD |
Bật Radio: |
1: 1 |
Sản xuất hàng loạt: |
LP1188NL |
Nhiệt độ: |
- 40 đến + 85 ℃ |
Archivi Disponibil: |
PDF / 3D / ISG / Stp / Bước / Biểu dữ liệu |
| Biến áp cổng đơn | Biến áp cơ sở 10/100-t | Đài phát thanh 1: 1 | Lắp đặt SMD |
Sự miêu tả:

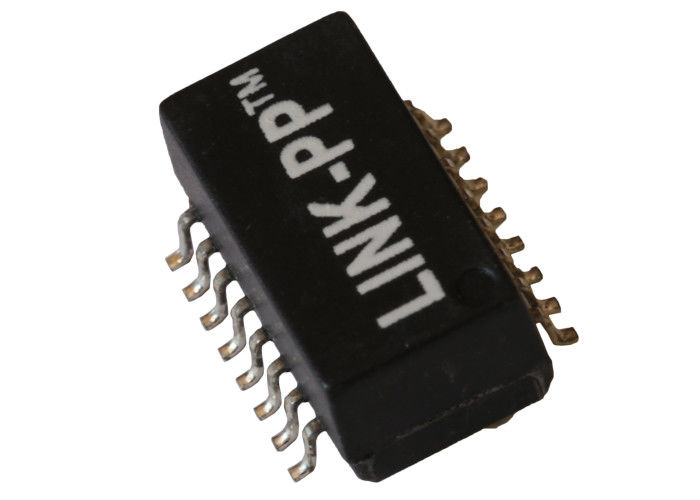

XFATM9B 10/100 Cơ sở Mô-đun từ FE LAN Biến áp 16Pins
Biến áp 10 / 100Base-T XFATM9B
Mô-đun biến áp 10 / 100Base-T
Module biến áp cổng đơn Ethernet 10 / 100Base-T
Ứng dụng | LAN ETHERNET (PoE & NON PoE) |
AutomDX | VÂNG |
Bình luận | Tuân thủ RoHS LPXXXXNL |
Cấu hình RX | T, C |
Cấu hình TX | T, C |
Xây dựng | KHUẾCH CHUYỂN |
Số lõi mỗi cổng | 4 |
Số cổng | Độc thân |
PCB | KHÔNG CÓ PCB |
Gói | SMT |

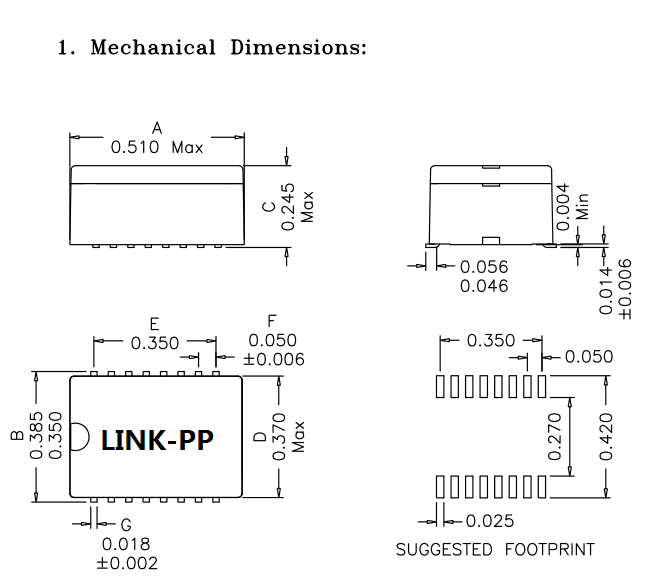

Chiều cao gói (inch) | 0.225 hoặc khác |
Chiều cao gói (mm) | 5.715 hoặc khác |
Chiều dài gói (inch) | 1,12 hoặc khác |
Chiều dài gói (mm) | 28.448 hoặc khác |
Chiều rộng gói (Inch) | 0,63 hoặc khác |
Chiều rộng gói (mm) | 16.002 hoặc khác |
Tuân thủ RoHS | YES-RoHS-6 |
Tốc độ | 10/100 / 1000BASE-TX |
Nhiệt độ | 0 đến 70 / -40 đến +85 |
Biến tỷ lệ RX | 1CT: 1CT |
Biến tỷ lệ TX | 1CT: 1CT |
P / N chính | LP1102NL, v.v. |
Thông số kỹ thuật điện (25):
1. Biến Ratio50KHz, 0.5V
Mặt chip: Đường bên = 1CT: 1CT + _2%
2. Điện cảm (Ls) 100KHz, 0.1V, 12mA DC Bias:
Chip bên: 350uH Min
3. Chèn Loss1-100MHz: -1.4dB Max
4. Return Loss1-30MHz: -16dB Min
40MHz: -14,4dB Min
50MHz: -13.1dB Min
60-80MHz: -12dB Min
100MHz: -10dB Min
5. Differential to Common Mode Từ chối:
30MHz: -45dB Min
60MHz: -40dB Min
100MHz: -35dB Min
6. Crosstalk30MHz: -40dB Min
60MHz: -35dB Min
100MHz: -30dB Min
7. Hi-Pot: 1500Vrms, 0.5mA, 1Sec
Chip bên cạnh Line
| XFATM9B 10/100 Cơ sở Mô-đun từ FE LAN Biến áp 16Pins | ||||
|---|---|---|---|---|
| XF0023C | XF10B1Q7 | XFATM8Q4 | XF2006AB | XF6612TXP |
| XF0023D | XFATM9B | XFATM8Q5 | XF2006B | XF6692TX |
| XF0033-00U3 | XF10B2Q1 | XFATM8Q6 | XF2006BR | XF6692TX1 |
| XF0033TXB | XF10B2Q1C | XFATM8Q7 | XF2006BRS | XF6692TX1B |
| XF0053A | XF10B2Q2 | XFATM8Q7A | XF2006BRS1 | XF6692TX1P |
| XF0053T | XFATM9B | XFATM8Q7B | XF2006C | XF6692TX4 |
| XF0106C | XF10B3Q3 | XFATM8Q8 | XF2006CA | XF6692TXB |
| XF0106D | XF10B4Q1 | XFATM8Q9 | XF2006CB | XF6692TXP |
| XF0106T | XF10G100W | XFATM9 | XF2006CE | XF6694Q1 |
| XF0206A | XF12062B | XFATM9B | XF2006CE1 | XF6694TX |
| XF0206B | XF12062C | XFATM9B1 | XF2006CE2 | XF6694TX2 |
| XF0206C | XF12261A | XFATM9B2 | XF2006CEIT | XF6694TX2B |
| XF0206D | XF12261B | XFATM9B3 | XF2006CR | XF6694TX2P |
| XF0206T | XF14062B | XFATM9B5 | XF2006CRS | XF6694TXB |
| XF03661B | XFATM9B | XFATM9B | XF2006CS | XF6694TXP |
| XF05061A | XF14064C | XFATM9BM | XF2006CSIT | XF8022TX2 |
| XF05061B | XF1406DB | XFATM9DQ | XF2006D | XF973TX |
| XF05061C | XF1406DBP3 | XFATM9P | XF2006DB | XFATM9B |
