Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: H1601CG
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 400/2000 / 10K / 25K
Giá bán: $0.06-$3.2
chi tiết đóng gói: T&R
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3KK / tháng
Khách hàng chủ yếu: |
TI Samsung Cisco Siemens ... |
một phần số: |
H1601CG |
TX / RX: |
1CT: 1CT |
Tốc độ: |
10/100 Base-tx |
Hi-pot: |
1500Vrms |
OCL: |
350uh phút |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Bước / Biểu dữ liệu |
Khách hàng chủ yếu: |
TI Samsung Cisco Siemens ... |
một phần số: |
H1601CG |
TX / RX: |
1CT: 1CT |
Tốc độ: |
10/100 Base-tx |
Hi-pot: |
1500Vrms |
OCL: |
350uh phút |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Bước / Biểu dữ liệu |
Chi tiết nhanh:

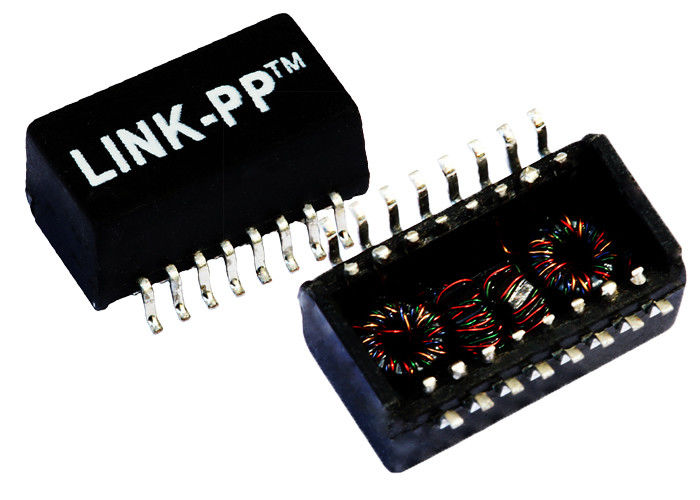

1.Single Port Lan Transformer
2.ColiCấu trúc: Hình xuyến
Biến áp 3.100base-t
4.SMD, 16 ghim
10/100 / 1000BASE-TX Mô-đun biến áp cổng đơn lẻ với 16 chân
Sự miêu tả:
Các mô-đun từ tính Ethernet 10/100 Base-tx cho các cổng đơn
| Ứng dụng | LAN ETHERNET (KHÔNG PHẢI) |
| AutomDX | VÂNG |
| Bình luận | Tuân thủ RoHS LP1102NL |
| Cấu hình RX | T, C |
| Cấu hình TX | T, C |
| Xây dựng | KHUẾCH CHUYỂN |
| Số lõi mỗi cổng | 4 |
| Số cổng | QUAD |
| PCB | KHÔNG CÓ PCB |
| Gói | SMT |
| Chiều cao gói (inch) | 0,236 |
| Chiều cao gói (mm) | 5,994 |
| Chiều dài gói (inch) | 0,451 |
| Chiều dài gói (mm) | 11,45 |
| Chiều rộng gói (Inch) | 0,40 |
| Chiều rộng gói (mm) | 10,20 |
| Tuân thủ RoHS | YES-RoHS-6 |
| Tốc độ | 10/100 BASE-TX |
| Nhiệt độ | 0 đến 70 ℃ |
| Biến tỷ lệ RX | 1CT: 1CT |
| Biến tỷ lệ TX | 1CT: 1CT |
| P / N chính | LP1102NL |
Thông số kỹ thuật điện (25):
1. Biến Ratio50KHz, 0.5V
Mặt chip: Đường bên = 1CT: 1CT + _2%
2. Điện cảm (Ls) 100KHz, 0.1V, 12mA DC Bias:
Chip bên: 350uH Min
3. Chèn Loss1-100MHz: -1.4dB Max
4. Return Loss1-30MHz: -16dB Min
40MHz: -14,4dB Min
50MHz: -13.1dB Min
60-80MHz: -12dB Min
100MHz: -10dB Min
5. Differential to Common Mode Từ chối:
30MHz: -45dB Min
60MHz: -40dB Min
100MHz: -35dB Min
6. Crosstalk30MHz: -40dB Min
100MHz: -30dB Min
7. Hi-Pot: 1500Vrms Min
Các ứng dụng:
Được sử dụng cho các thiết bị mạng và truyền thông như HUB, PC card, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL
LINK-PP Chính sách công ty:
• Mục tiêu của công ty là đạt được mức độ hài lòng cao nhất của khách hàng thông qua các cải tiến liên tục về chất lượng, giao hàng và dịch vụ
• LINK-PP cam kết và mong đợi hiệu suất chất lượng từ mọi nhân viên
• Các sản phẩm và dịch vụ không có khiếm khuyết của công ty
