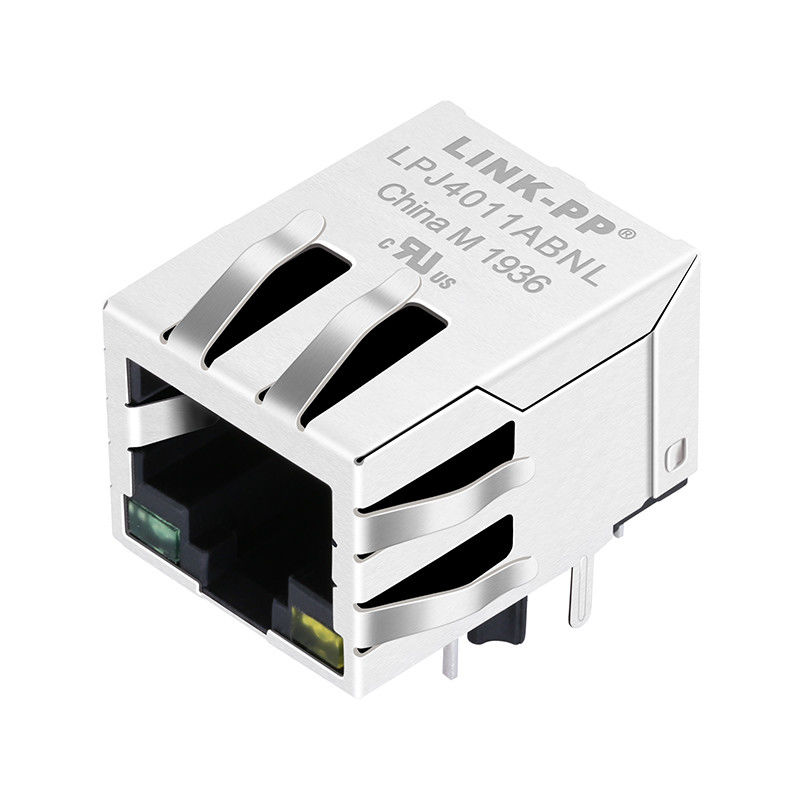

99751813-01 RJ45 Modular Jack, LPJ4011ABNL 10 / 100Base Magnetics
99751813-01 Jack mô-đun RJ45, LPJ4011ABNL 10 / 100Base Magnetics
- 10/100 Base-T LIÊN KẾT-PPLPJ4011ABNL
- 1X1 Tab-Xuống
- Xuyên qua lỗGiắc cắm mô-đun RJ45
- Chiều dài 21,3mm RJ45 Magjack99751813-01
Giắc cắm mô-đun RJ45 1 cổng, Đầu nối mô-đun 100Base RJ 45
Sự miêu tả:
Cổng 1X1 RJ45 Magjack có / không có đèn led, đáp ứng IEEE 802.3u
1. Tính năng Loại sản phẩm:
1) Loại sản phẩm = Đầu nối
2) Loại giắc cắm = RJ45
3) Hồ sơ = Tiêu chuẩn
4) Định hướng gắn PCB = Lối vào bên (Góc phải)
2. Cơ khí đính kèm:
1) Cấu hình Jack = 1 x 1
3. Đặc tính điện:
1) Được che chắn = Có
4. Các Tính năng Liên quan đến Chấm dứt:
1) Ngón tay EMI - Dưới cùng = Không có
2) Phương pháp kết thúc = Hàn
5. Các tính năng liên quan đến cơ thể:
1) Cấu hình cổng = Đơn / Đa
2) Ngón tay EMI -Top và Sides = Có / Không có
3) Định hướng chốt = Tiêu chuẩn - Chốt lại
4) Chiều dài đuôi PCB
6. Liên hệ Các tính năng liên quan:
1) Đã tải trước = Có
2) Loại kết thúc tiếp xúc = Qua lỗ / Gắn bề mặt
7. Các tính năng liên quan đến nhà ở:
1) Kiểu đầu nối = Jack
8. Tiêu chuẩn ngành:
1) Tuân thủ RoHS / ELV = Tuân thủ RoHS, tuân thủ ELV
2) Quy trình hàn không chì = Chất hàn sóng có khả năng đến 240 ° C,
Máy hàn sóng có khả năng đến 260 ° C, Máy hàn sóng có khả năng đến 265 ° C
3) Lịch sử tuân thủ RoHS / ELV = Luôn tuân thủ RoHS
9. Đánh dấu nhận dạng:
1) Màu đèn LED bên trái (Vị trí số 1) = Màu xanh lá cây - điện trở 250 ohm
2) Màu đèn LED bên phải (Vị trí số 2) = Màu xanh lá cây - điện trở 250 ohm
10. Điều kiện sử dụng:
1) Áp dụng cho = Bảng mạch in
2) Điều kiện môi trường = Văn phòng / Mặt bằng
3) Nhiệt độ hoạt động (° C) = 0 - 70 / -40 - +85
Các ứng dụng:
Được sử dụng cho các thiết bị mạng và truyền thông như HUB, PC card, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL
