| Điểm nổi bật: | rj45 smt connector,surface mount rj45 connector |
||
|---|---|---|---|
Chi tiết nhanh
Cổng đơn, nhiều cổng và cấu hình Stackable (Thru-hole)
Giảm số lượng các thành phần được đặt trên bảng
Giải phóng không gian hội đồng quản trị và cung cấp bảo vệ tín hiệu
Giảm tiếng ồn trong hệ thống phân tích mạng Ethernet
Cải thiện độ tin cậy và hiệu năng hệ thống tối ưu
Lợi ích của việc có các đường dẫn tín hiệu ngắn hơn và độ tin cậy thu được từ các hệ thống có chứa ít thành phần hơn
Giúp các nhà sản xuất đạt được mục tiêu giảm chi phí của họ
Thông số kỹ thuật

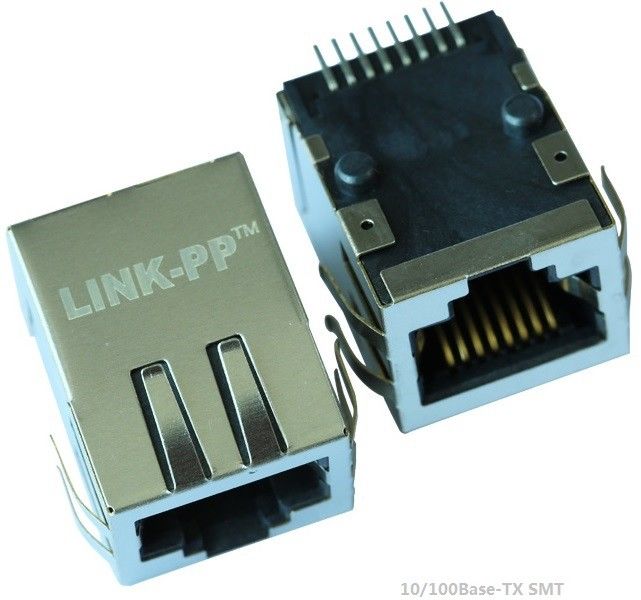

Đặc điểm | J0C-0006NL 10 / 100Base-TX Đầu nối RJ45 RJ45 Tích hợp Magnetics LPJ19111CNL |
| 2) SMD, THT và THT với USB | |
| 3) 350μH min, OCL với 8mA thiên vị | |
| 4) Tuân thủ IEEE 802.3 | |
5) Phạm vi nhiệt độ mở rộng 0 ° c ~ 70 ° c (hoặc -40 ° c ~ + 85 ° c) có sẵn | |
| 6) PoE / PoE + (350mA ~ 720mA) | |
| Hoạt động / Ứng dụng | × Modem DSL |
| Máy tính xách tay | |
| Ứng dụng LAN | |
| Hub, Bộ định tuyến, Công tắc | |
| AVR, DVR | |
| Đặc điểm điện từ | |
| Được che chắn | có / không có |
| Tính năng chấm dứt | |
| Ngón tay EMI | có / không có |
| Phương thức chấm dứt | Hàn |
| Tính năng cơ thể | |
| LED | có / không có |
| EMI Fingers - Đầu và bên | có / không có |
| Định hướng chốt | Băng lên / xuống |
| Chiều dài đuôi PCB | 3,5 ± 0,5mm |
Chiều cao trên bảng | Không bắt buộc |
| Các tính năng liên lạc | |
| Đã tải trước | VÂNG |
| Loại chấm dứt liên hệ | Thông qua lỗ |
| Kiểu kết nối | Jack |
Số lõi | số 8 |
| Tiêu chuẩn công nghiệp | |
| Chì miễn phí hàn quá trình | Sóng hàn có khả năng đến 265 ° c |
| Lịch sử tuân thủ RoHS / elv | Luôn tuân thủ RoHS |
| Điều kiện sử dụng | |
| Áp dụng cho | Bảng mạch in |
| Điều kiện môi trường | Cơ sở văn phòng |
| Nhiệt độ hoạt động (° c) | 0 ° c ~ 70 ° c / -40 ° c ~ + 85 ° c |
| Các tính năng khác | |
| Mạch từ | 3D15 |
| Chỉ báo trạng thái | LED |
| Màu LED trái | Không bắt buộc |
| Màu LED phù hợp | Không bắt buộc |
| Tách tụ điện | có / không có |
| Phía sau PCB Ground Tab | có / không có |
| Singal Lead Số lượng | số 8 |
Bảng dữ liệu | Gửi e-mail đến Summer@link-PP.com |
| Tên khác | LPJ19111CNL |
LINK-PP RJ45 Được thiết kế cho BeagleBone Black of Texas Instrument
http://www.ti.com/tool/beaglebk#0
một nền tảng phát triển được hỗ trợ bởi cộng đồng, nguồn mở, chi phí thấp cho các nhà phát triển và người có sở thích xử lý ARM® Cortex ™ -A8.
LINK-PP ------------ Nhà cung cấp được chỉ định và người ủng hộ hệ thống nhúng cho Ti
| J0C-0006NL 10 / 100Base-TX Đầu nối RJ45 RJ45 Tích hợp Magnetics LPJ19111CNL | |
| Loại PCB Mount | Thru-Hole (THT) |
| Số cổng | 1, 2 và 4 Cổng và có thể xếp chồng 2x1, 2x2, 2x4, 2x6 và 2x8 |
| Shield và Unshield | Có sẵn trong Shield và Unshield |
| loại trình kết nối | RJ45 |
| PoE | Power Over Ethernet tích hợp hoặc không có |
| Magnetics | Tích hợp từ tính |
| Tốc độ từ tính | Từ tính 10 / 100Mbps hoặc 1000Mb / giây |
| Bao bì | Tùy chọn khay |
| Vị trí tab | Tùy chọn Tab Up và Tab Down |
| Màu LED | Không bắt buộc |
| Số vị trí | Vị trí 8 và 10 hoặc các vị trí khác |
| Số liên lạc | 8 và 10 Địa chỉ liên hệ hoặc những người khác |
| Tuân thủ RoHS | Vâng |
| Nhiệt độ hàn | 230 TO 240 degr.C 5-10 GIÂY |
| Tùy chọn Solder High-Temp | 260 degr.C 5-10 GIÂY |
| Tùy chọn nhiệt độ cao | -40 đến +85 độ F |
| Nhiệt độ hoạt động | -0 đến 70 độ C |
