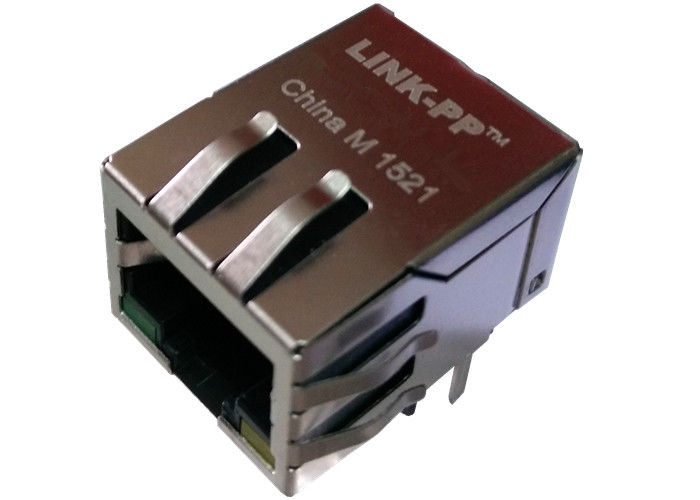

RDA-115BDS1A RJ45 với tích hợp từ tính PCB Jack LPJ0147AENL

RDA-115BDS1A RJ45 với tích hợp từ tính PCB Jack LPJ0147AENL

Chi tiết nhanh

1. 10/100 Base-T với đèn LED, với EMI-Finger

2.1x1 Tab-XUỐNG RJ45

3. Through lỗ RJ45 modular jack

4.21.3mm chiều dài RJ45 Magjack

5.RDA-115BDS1A 【Thiết kế mẫu】

6.LPJ0147AENL 【Mô hình sản xuất hàng loạt】

Tính năng và lợi ích

1. RoHS đỉnh sóng hàn nhiệt độ đánh giá 260 °; c
2. Thích hợp cho Cáp Fast Ethernet CAT 5 & 6 hoặc UTP tốt hơn
3. Đáp ứng đặc điểm kỹ thuật IEEE 802.3
4. OCL tối thiểu 350µH với dòng điện phân cực 8mA
5. Hiệu suất cao cho việc loại bỏ MAX EMI cho các ứng dụng có ý thức về chi phí

Sự miêu tả:

10/100 Base-TX RJ45 1x1 Tab-DOWN kết nối Magnetics tích hợp 8 chân, được thiết kế để hỗ trợ các ứng dụng tiêu dùng có khối lượng cao như: modem ADSL, modem cáp, STB và Video theo yêu cầu.

1. Tính năng loại sản phẩm:

1) Loại sản phẩm = Trình kết nối
2) Jack Loại = RJ45
3) Hồ sơ = Tiêu chuẩn
4) Định hướng lắp đặt PCB = Mục bên (Góc bên phải) / Đầu vào (dọc)

2. Đính kèm cơ khí:
1) Cấu hình Jack = 1 x 1

3. Đặc điểm điện:
1) Được bảo vệ = Có

4. Chấm dứt tính năng liên quan:
1) Ngón tay EMI - Dưới = Không có
2) Phương pháp chấm dứt = Hàn

5. Body Tính năng liên quan:
1) Cấu hình cổng = Đơn / Đa
2) EMI Fingers -Top and Sides = Có / Không có
3) Định hướng chốt = Chuẩn - Chốt xuống
4) chiều dài đuôi PCB

6. liên hệ với tính năng liên quan:
1) Đã tải trước = Có
2) loại chấm dứt liên lạc = thông qua lỗ / bề mặt gắn kết

7. nhà ở tính năng liên quan:
1) Kiểu kết nối = Jack

8. Tiêu chuẩn ngành:
1) Tuân thủ RoHS / ELV = Tuân thủ RoHS, tuân thủ ELV
2) Chì miễn phí quá trình hàn = sóng hàn có khả năng đến 240 ° C,

Sóng hàn có khả năng đến 260 ° C, sóng hàn có khả năng đến 265 ° C
3) Lịch sử tuân thủ RoHS / ELV = Luôn tuân thủ RoHS

9. Đánh dấu nhận dạng:
1) Màu LED trái (Vị trí số 1) = Màu xanh lá cây - điện trở 250 ohm
2) Màu LED phải (Vị trí số 2) = Màu xanh lá cây - điện trở 250 ohm

10. Điều kiện sử dụng:
1) Áp dụng cho = Bảng mạch in
2) Điều kiện môi trường = Văn phòng / Cơ sở
3) Nhiệt độ hoạt động (° C) = 0 - 70 / -40 - +85

Các ứng dụng:

Được sử dụng cho các thiết bị mạng và truyền thông như HUB, PC card, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL, giải pháp Call Center, hộp set top phức tạp, thiết lập cổng VOIP, giao thức Gateway Gateway, chuyển mạch ethernet nhanh ...

Lợi thế cạnh tranh:

18 năm kinh nghiệm sản xuất,

2600 nhân viên,

Kiểm tra 100%

Thời gian giao hàng linh hoạt
