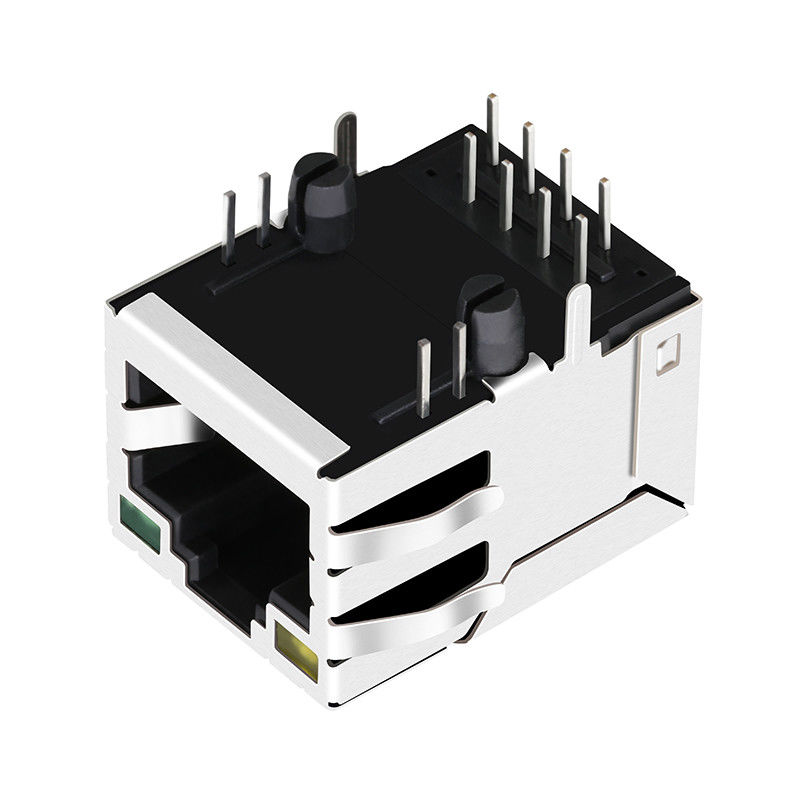

5-6605704-9 Jack RJ45 từ 10 / 100Base-T từ LPJ16054ADNL

5-6605704-9 Giắc cắm từ tính 10 / 100Base-T Từ LPJ16054ADNL

Chi tiết nhanh

1.Ứng dụng Tab-Up 10/100 Base-T

2.8P8CBộ lọc tích hợp Rj45 Female Jack

3.5-6605704-9Mô hình thiết kế】

4.LPJ16016A28NL【Mô hình sản xuất hàng loạt】

4.LED tùy chọn, EMI-finger Tùy chọn.

Sự miêu tả


Magjack 1X1-Tab-Up có / không có đèn led, đáp ứng tiêu chuẩn IEEE 802.3af / at

1. Đặc điểm loại sản phẩm:

1) Loại sản phẩm = Đầu nối
2) Loại Jack = RJ45
3) Hồ sơ = Tiêu chuẩn
4) Định hướng gắn PCB = Mục bên (Góc phải) / Mục trên (dọc)

2. Phụ kiện cơ khí:
1) Cấu hình Jack = 1 x 1

3. Đặc tính điện:
1) Được bảo vệ = Có

4. Chấm dứt tính năng liên quan:
1) Ngón tay EMI - Dưới cùng = Không có
2) Phương pháp chấm dứt = Hàn

5. Các tính năng liên quan đến cơ thể:
1) Cấu hình cổng = Đơn / Đa
2) Ngón tay EMI -Top và Sides = Có / Không có
3) Định hướng chốt = Tiêu chuẩn - Chốt xuống
4) Chiều dài đuôi PCB

6. Liên hệ các tính năng liên quan:
1) Đã tải trước = Có
2) Loại chấm dứt liên hệ = Thông qua lỗ / Bề mặt gắn

7. Các tính năng liên quan đến nhà ở:
1) Kiểu kết nối = Jack

8. Tiêu chuẩn ngành:
1) Tuân thủ RoHS / ELV = Tuân thủ RoHS, tuân thủ ELV
2) Quá trình hàn không chì = Chất hàn sóng có khả năng 240 ° C,

Hàn sóng có khả năng 260 ° C, Hàn sóng có khả năng 265 ° C
3) Lịch sử tuân thủ RoHS / ELV = Luôn tuân thủ RoHS

9. Đánh dấu nhận dạng:
1) Màu LED trái (Vị trí số 1) = Xanh lục - Điện trở 250 ohm
2) Màu đèn LED bên phải (Vị trí số 2) = Xanh lục - Điện trở 250 ohm

10. Điều kiện sử dụng:
1) Áp dụng cho = Bảng mạch in
2) Điều kiện môi trường = Văn phòng / Mặt bằng
3) Nhiệt độ hoạt động (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Ứng dụng cho người dùng thiết bị đầu cuối

Được sử dụng cho các thiết bị kết nối và kết nối mạng như HUB, thẻ PC, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL,Giải pháp trung tâm cuộc gọi, hộp hàng đầu phức tạp, thiết lập cổng VOIP, Giao thức cổng biên, chuyển đổi ethernet nhanh ...
