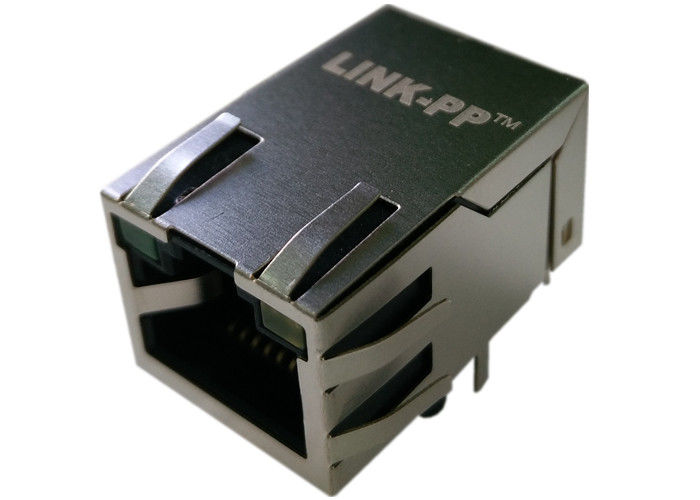

PulseJack J1011F21PNL Kết nối Ethernet Nữ Rj45 Tab-up 10 / 100Mb / giây

Các ứng dụng Tab 1.j / 100Base-T Base-T SIngle Port Rj45

2,1X1, INT. MAG., LED, VẢI LÁI

3. J1011F21PNL 【Thiết kế mẫu】

4.SM- LPJ1011ABNL 【Mô hình sản xuất hàng loạt】

4.LED tùy chọn, EMI-ngón tay Tùy chọn.

J1011F21PNL Thông số kỹ thuật điện: THỬ NGHIỆM TEST (25 ± 5 ℃)
1.TR:(100KHZ,0.1V);
TX = 1CT: 1CT ± 3% RX = 1CT: 1CT ± 3% P2.LX: (100KHz, 100mV, 8mA, DC Bias)
Mã PIN: (P1, P2), (P7, P8) = 350uH MIN
3. HIPOT:
PINS (P1, P3, P2) TO (J1, J2) = 1500VAC ĐỂ 60 GIÂY
Mã PIN (P7, P6, P8) TO (J3, J6) = 1500VAC ĐỂ 60 GIÂY
4. NGUYÊN NHÂN NGUYÊN NHÂN:
-1.0dB MAX @ 1.0MHz tới 65MHz
5.MỘT CHẤT LƯỢNG:
-20dB MIN @ 1MHz tới 10MHz
-16dB MIN @ 10MHz đến 30MHz
-12dB MIN @ 30MHz đến 60MHz
-10dB MIN @ 60MHz đến 100MHz
6.CROSS TALK:
-40dB MIN @ 1MHz đến 30MHz
-35dB MIN @ 30MHz đến 60MHz
-30dB MIN @ 60MHz đến 100MHz
7.COMMON TO COMMON MODE REJECTION:
-30dB MIN @ 1MHz đến 50MHz
-20dB MIN @ 50MHz đến 150MHz
8.OPERATING TEMPERATURE: 0 ℃ ～ 70 ℃.
