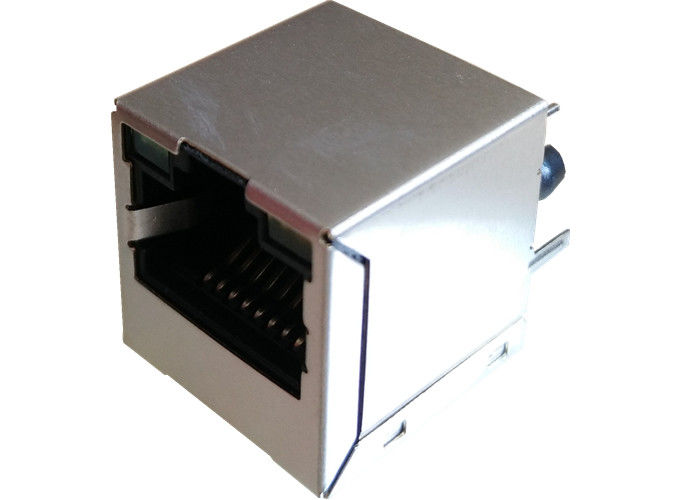

HFJV1-S114-L11RL Giắc cắm RJ45 dọc HFJV1-S101-L72RL Bộ lọc PCB 10BASE-T Bộ lọc PCB

HFJV1-S114-L11RL Giắc cắm RJ45 dọc HFJV1-S101-L72RL Bộ lọc PCB 10BASE-T Bộ lọc PCB

Chi tiết nhanh

Bộ lọc FastJack ™ 1x1 10BASE-T Bộ lọc dọc

1.10BASE-T Ethernet RJ45
2. Tương thích IEEE802.3i
Kiểm tra tuân thủ 3.100%
4.1500Vrms Hi-Pot
5. Thiết kế liên lạc mạnh mẽ phù hợp
6.30µ ”Mạ vàng trên Danh bạ

7. Bộ lọc Butterworth được tích hợp

8. Mô hình thiết kế: 【 HFJV1-S114-L11RL / HFJV1-S114-L12RL 】

9.Mass sản xuất mô hình: 【LPJDXXXXNL】

MAG, REVERSE LATCH, đèn LED tùy chọn, EMI-ngón tay Tùy chọn.

Sự miêu tả

Bộ lọc dọc FastJack ™ 1x1 10BASE-T Bộ lọc dọc, đáp ứng IEEE 802.3 / af / tại

1. Tính năng loại sản phẩm:

1) Loại sản phẩm = Trình kết nối
2) Jack Loại = RJ45
3) Hồ sơ = Tiêu chuẩn
4) Định hướng lắp đặt PCB = Mục bên (Góc bên phải) / Đầu vào (dọc)

2. Đính kèm cơ khí:
1) Cấu hình Jack = 1 x 1

3. Đặc điểm điện:
1) Được bảo vệ = Có

4. Chấm dứt tính năng liên quan:
1) Ngón tay EMI - Dưới = Không có
2) Phương pháp chấm dứt = Hàn

5. Body Tính năng liên quan:
1) Cấu hình cổng = Đơn / Đa
2) EMI Fingers -Top and Sides = Có / Không có
3) Định hướng chốt = Chuẩn - Chốt xuống
4) chiều dài đuôi PCB

6. liên hệ với tính năng liên quan:
1) Đã tải trước = Có
2) loại chấm dứt liên lạc = thông qua lỗ / bề mặt gắn kết

7. nhà ở tính năng liên quan:
1) Kiểu kết nối = Jack

8. Tiêu chuẩn ngành:
1) Tuân thủ RoHS / ELV = Tuân thủ RoHS, tuân thủ ELV
2) Chì miễn phí quá trình hàn = sóng hàn có khả năng đến 240 ° C,

Sóng hàn có khả năng đến 260 ° C, sóng hàn có khả năng đến 265 ° C

Reflow-hàn tùy chọn;
3) Lịch sử tuân thủ RoHS / ELV = Luôn tuân thủ RoHS

9. Đánh dấu nhận dạng:
1) Màu LED trái (Vị trí số 1) = Màu xanh lá cây - điện trở 250 ohm
2) Màu LED phải (Vị trí số 2) = Màu xanh lá cây - điện trở 250 ohm

10. Điều kiện sử dụng:
1) Áp dụng cho = Bảng mạch in
2) Điều kiện môi trường = Văn phòng / Cơ sở
3) Nhiệt độ hoạt động (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Ứng dụng cho người dùng thiết bị đầu cuối

Được thiết kế để hỗ trợ các ứng dụng, chẳng hạn như modem ADSL, LAN-on-Bo mạch chủ. Các thiết bị giao tiếp và truyền thông như HUB, PC card, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL, giải pháp Call Center, hộp set top phức tạp, thiết lập cổng VOIP, giao thức Gateway Gateway, chuyển mạch ethernet nhanh. ..

Lợi thế cạnh tranh

18 năm kinh nghiệm sản xuất,

2600 nhân viên,

Kiểm tra 100%

Thời gian giao hàng linh hoạt

Khách hàng chủ yếu

Thiết kế cho Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......

Ứng dụng EMS

Được xây dựng trong linh hoạt PCB hội; Lắp ráp PCB linh hoạt cứng nhắc; Microelectronic, Flip Chip; Vi điện tử, Chip On Board; Hội đồng quang điện; RF / hội không dây; Thông qua lỗ hội; Surface Mount hội; Hệ thống hội; Lắp ráp bảng mạch in
