Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: 0863-2X4R-54-F
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 50/500/1000 / 60 nghìn
Giá bán: $0.11-$24
chi tiết đóng gói: CÁI MÂM
Thời gian giao hàng: Chứng khoán
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 180 nghìn / tháng
một phần số: |
0863-2X4R-54-F |
Sản xuất hàng loạt: |
LPJG47737A55NL |
loại trình kết nối: |
RJ45 |
Ứng dụng: |
1000 cơ sở-T |
Kiểu lắp: |
Qua lỗ |
Sự định hướng: |
90 ~ Góc (Phải) |
Chấm dứt: |
Hàn |
Che chắn: |
Được bảo vệ, ngón tay EMI |
một phần số: |
0863-2X4R-54-F |
Sản xuất hàng loạt: |
LPJG47737A55NL |
loại trình kết nối: |
RJ45 |
Ứng dụng: |
1000 cơ sở-T |
Kiểu lắp: |
Qua lỗ |
Sự định hướng: |
90 ~ Góc (Phải) |
Chấm dứt: |
Hàn |
Che chắn: |
Được bảo vệ, ngón tay EMI |

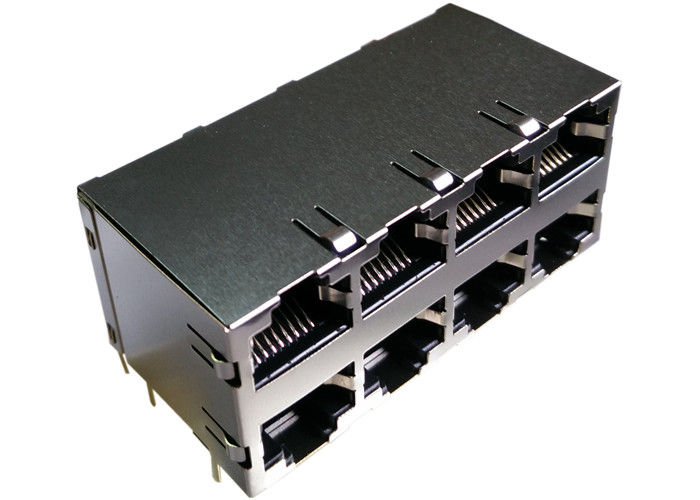

0863-2X4R-54-F Xếp chồng 2x4 Conn Magjack 8Port 1000 Base-T Finger EMI được bảo vệ
1.RJ-45 cần phải phù hợp với tiêu chuẩn của FCC.
2.Complies với yêu cầu của tiêu chuẩn IEEE802.3u.
Đầu nối 3.RJ-45 tích hợp với biến áp / trở kháng / tụ điện cao áp.
4. Kích thước tương tự như đầu nối RJ-45 để tiết kiệm không gian bảng PCB.
5. Giảm bức xạ EMI để cải thiện hiệu suất EMI.
6.Thiết kế để truyền 10/100/1000 BASE qua cáp UTP-5.
7. Tuân thủ các yêu cầu của RoHS.
8. Phạm vi nhiệt độ hoạt động: 0 ℃ đến + 70 ℃ / -40 ℃ đến + 85 ℃
Phạm vi nhiệt độ 9.Storage: -25 ℃ đến + 85 ℃.
10. Mô hình thiết kế : 【0863-2X4R-54-F】
11. Mô hình sản xuất hàng loạt : 【LPJG47737A55NL】
MAG.REVERSE LATCH,
LED tùy chọn; EMI-finger Tùy chọn.
1. Đặc điểm loại sản phẩm:
1) Loại sản phẩm = Đầu nối
2) Loại Jack = RJ45
3) Hồ sơ = Tiêu chuẩn
4) Định hướng gắn PCB = Mục bên (Góc phải) / Mục trên (dọc)
2. Phụ kiện cơ khí:
1) Cấu hình Jack = 1 x 1
3. Đặc tính điện:
1) Được bảo vệ = Có
4. Chấm dứt tính năng liên quan:
1) Ngón tay EMI - Dưới cùng = Không có
2) Phương pháp chấm dứt = Hàn
5. Các tính năng liên quan đến cơ thể:
1) Cấu hình cổng = Đơn / Đa
2) Ngón tay EMI -Top và Sides = Có / Không có
3) Định hướng chốt = Tiêu chuẩn - Chốt xuống
4) Chiều dài đuôi PCB
6. Liên hệ các tính năng liên quan:
1) Đã tải trước = Có
2) Loại chấm dứt liên hệ = Thông qua lỗ / Bề mặt gắn
7. Các tính năng liên quan đến nhà ở:
1) Kiểu kết nối = Jack
8. Tiêu chuẩn ngành:
1) Tuân thủ RoHS / ELV = Tuân thủ RoHS, tuân thủ ELV
2) Quá trình hàn không chì = Chất hàn sóng có khả năng 240 ° C,
Hàn sóng có khả năng 260 ° C, Hàn sóng có khả năng 265 ° C
Reflow-hàn tùy chọn;
3) Lịch sử tuân thủ RoHS / ELV = Luôn tuân thủ RoHS
9. Đánh dấu nhận dạng:
1) Màu đèn LED bên trái (Vị trí số 1) = Xanh lục - Điện trở 250 ohm
2) Màu đèn LED bên phải (Vị trí số 2) = Xanh lục - Điện trở 250 ohm
10. Điều kiện sử dụng:
1) Áp dụng cho = Bảng mạch in
2) Điều kiện môi trường = Văn phòng / Mặt bằng
3) Nhiệt độ hoạt động (° C) = 0 - 70 / -40 - +85
11.Hipot:
1500Vrms MIN
Được thiết kế để hỗ trợ các ứng dụng, như modem ADSL, LAN-on-Motherboard. Các thiết bị kết nối và liên lạc như HUB, thẻ PC, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL, giải pháp trung tâm cuộc gọi, hộp đầu bảng phức tạp, thiết lập cổng VOIP, Giao thức cổng nối, chuyển đổi ethernet nhanh. ..
18 năm kinh nghiệm sản xuất,
2600 nhân viên,
Kiểm tra 100%
Thời gian giao hàng linh hoạt
Thiết kế cho Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......
Tích hợp lắp ráp PCB linh hoạt; Lắp ráp PCB cứng nhắc; Vi điện tử, Flip Chip; Vi điện tử, Chip On Board; Hội quang điện tử; RF / Hội không dây; Thông qua hội lỗ; Bề mặt lắp ráp; Hệ thống hội; Lắp ráp bảng mạch in
