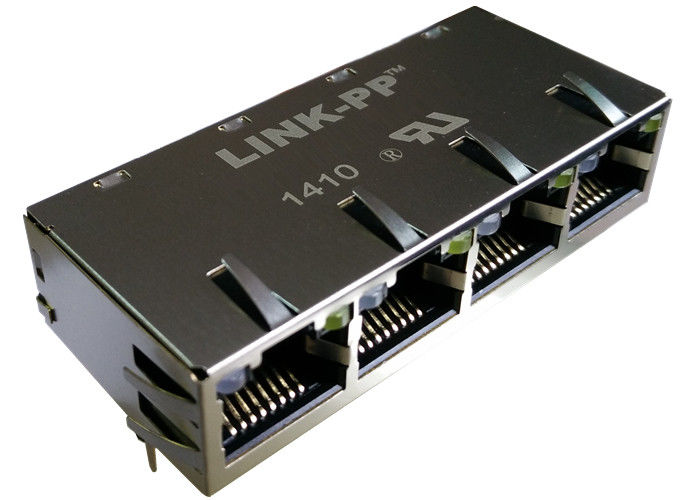

KLU4S041C LF / KLU4S041X LF Cổng đa RJ45 1x4 Tích hợp từ 10 / 100Base-T

KLU4S041C LF / KLU4S041X LF Cổng đa RJ45 1x4 Tích hợp từ 10 / 100Base-T

10/100 BASE-T RJ45 1 x 4 kết nối từ tính tích hợp

1. RJ-45 cần phải được phù hợp với tiêu chuẩn FCC
2. Compply với RoHS yêu cầu-toàn bộ một phần Không Có Cd, Không Có Hg,

Không có Cr6 +, Không PBB và PBDE và No Pb trên các chân bên ngoài.
3. Phạm vi nhiệt độ hoạt động: 0 ℃ đến + 70 ℃. / -40 ℃ đến + 85 ℃.
4.Storage phạm vi nhiệt độ: -25 ℃ đến + 125 ℃.

Thiết kế mô hình : 【KKLU4S041C LF / KLU4S041X LF】

Mô hình sản xuất hàng loạt : 【LPJXXXXNL】

MAG.REVERSE LATCH,

LED tùy chọn; EMI-ngón tay Tùy chọn.

Sự miêu tả

1. Tính năng loại sản phẩm:

1) Loại sản phẩm = Trình kết nối
2) Jack Loại = RJ45
3) Hồ sơ = Tiêu chuẩn
4) Định hướng lắp đặt PCB = Mục bên (Góc bên phải) / Đầu vào (dọc)

2. Đính kèm cơ khí:
1) Cấu hình Jack = 1 x 1

3. Đặc điểm điện:
1) Được bảo vệ = Có

4. Chấm dứt tính năng liên quan:
1) Ngón tay EMI - Dưới = Không có
2) Phương pháp chấm dứt = Hàn

5. Body Tính năng liên quan:
1) Cấu hình cổng = Đơn / Đa
2) EMI Fingers -Top and Sides = Có / Không có
3) Định hướng chốt = Chuẩn - Chốt xuống
4) chiều dài đuôi PCB

6. liên hệ với tính năng liên quan:
1) Đã tải trước = Có
2) loại chấm dứt liên lạc = thông qua lỗ / bề mặt gắn kết

7. nhà ở tính năng liên quan:
1) Kiểu kết nối = Jack

8. Tiêu chuẩn ngành:
1) Tuân thủ RoHS / ELV = Tuân thủ RoHS, tuân thủ ELV
2) Chì miễn phí quá trình hàn = sóng hàn có khả năng đến 240 ° C,

Sóng hàn có khả năng đến 260 ° C, sóng hàn có khả năng đến 265 ° C

Reflow-hàn tùy chọn;
3) Lịch sử tuân thủ RoHS / ELV = Luôn tuân thủ RoHS

9. Đánh dấu nhận dạng:
1) Màu LED trái (Vị trí số 1) = Màu xanh lá cây - điện trở 250 ohm
2) Màu LED phải (Vị trí số 2) = Màu xanh lá cây - điện trở 250 ohm

10. Điều kiện sử dụng:
1) Áp dụng cho = Bảng mạch in
2) Điều kiện môi trường = Văn phòng / Cơ sở
3) Nhiệt độ hoạt động (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Ứng dụng cho người dùng thiết bị đầu cuối

Được thiết kế để hỗ trợ các ứng dụng, chẳng hạn như modem ADSL, LAN-on-Bo mạch chủ. Các thiết bị giao tiếp và truyền thông như HUB, PC card, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL, giải pháp Call Center, hộp set top phức tạp, thiết lập cổng VOIP, giao thức cổng biên, chuyển mạch ethernet nhanh. ..

Lợi thế cạnh tranh

KLU4S041C LF / KLU4S041X LF

18 năm kinh nghiệm sản xuất,

2600 nhân viên,

Kiểm tra 100%

Thời gian giao hàng linh hoạt

Khách hàng chủ yếu

Thiết kế cho Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......

Ứng dụng EMS

Được xây dựng trong linh hoạt PCB hội; Lắp ráp PCB linh hoạt cứng nhắc; Microelectronic, Flip Chip; Vi điện tử, Chip On Board; Hội đồng quang điện; RF / hội không dây; Thông qua lỗ hội; Surface Mount hội; Hệ thống hội; Lắp ráp bảng mạch in
