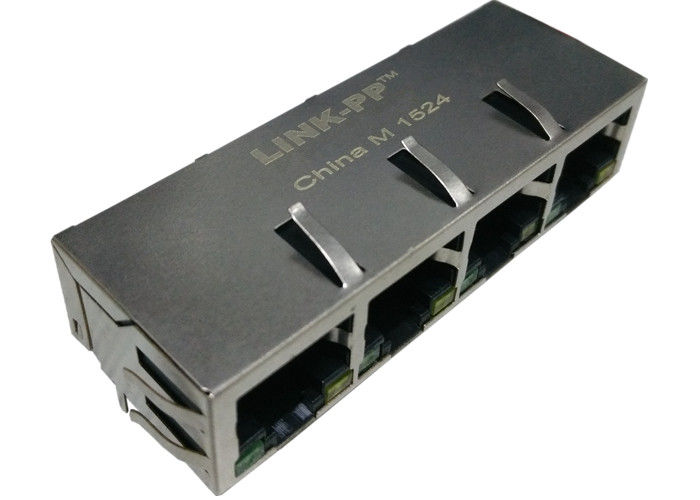

J8064D648A Multi-port RJ45 Cổng 1x4 10 / 100Base-Tx Fast Ethernet Rj45

J8064D648A Multi-port RJ45 Cổng 1x4 10 / 100Base-Tx Fast Ethernet Rj45

Mô hình thiết kế : 【J8064D648A】 Mô hình sản xuất hàng loạt : 【LPJ46204AENL】

1x10 / 100Base-Tx Fast Ethernet Rj45

◎ Tuân thủ RoHS
◎ Nam châm được bảo vệ hoàn toàn bảo vệ dữ liệu khỏi tiếng ồn kỹ thuật số được tạo bên trong
◎ Giảm độ dài tổng thể của đường dẫn tín hiệu để cải thiện hiệu suất chế độ chung
◎ Thực hiện sơ đồ chấm dứt chế độ chung đầy đủ với các cặp xoắn đã sử dụng và chưa sử dụng
◎ Đạt chuẩn IEEE802.3 Baseline Wander Compensation
◎ Tích hợp tụ điện cao áp vào khung gầm
◎ Hỗ trợ tất cả các máy thu phát lớn với khẩu phần phù hợp và tích hợp hoàn toàn
chấm dứt được chỉ định
◎ Thiết kế truyền 100base-tx qua cáp UTP-5
◎ TEMP hoạt động. phạm vi: -40 ℃ đến + 85 ℃
◎ TEMP lưu trữ. phạm vi: -55 ℃ đến + 125 ℃
Ind Điện cảm OCL chính: 350µH MIN. ở 100KHz / 100mV với thiên vị DC 8mA
◎ Với đèn LED

MAG.REVERSE LATCH,

LED tùy chọn; EMI-ngón tay Tùy chọn.

Sự miêu tả

J8064D648A Multi-port RJ45 Cổng 1x4 10 / 100Base-Tx Fast Ethernet Rj45

1. Tính năng loại sản phẩm:

1) Loại sản phẩm = Trình kết nối
2) Jack Loại = RJ45
3) Hồ sơ = Tiêu chuẩn
4) Định hướng lắp đặt PCB = Mục bên (Góc bên phải) / Đầu vào (dọc)

2. Đính kèm cơ khí:
1) Cấu hình Jack = 1 x 1

3. Đặc điểm điện:
1) Được bảo vệ = Có

4. Chấm dứt tính năng liên quan:
1) Ngón tay EMI - Dưới = Không có
2) Phương pháp chấm dứt = Hàn

5. Body Tính năng liên quan:
1) Cấu hình cổng = Đơn / Đa
2) EMI Fingers -Top and Sides = Có / Không có
3) Định hướng chốt = Chuẩn - Chốt xuống
4) chiều dài đuôi PCB

6. liên hệ với tính năng liên quan:
1) Đã tải trước = Có
2) loại chấm dứt liên lạc = thông qua lỗ / bề mặt gắn kết

7. nhà ở tính năng liên quan:
1) Kiểu kết nối = Jack

8. Tiêu chuẩn ngành:
1) Tuân thủ RoHS / ELV = Tuân thủ RoHS, tuân thủ ELV
2) Chì miễn phí quá trình hàn = sóng hàn có khả năng đến 240 ° C,

Sóng hàn có khả năng đến 260 ° C, sóng hàn có khả năng đến 265 ° C

Reflow-hàn tùy chọn;
3) Lịch sử tuân thủ RoHS / ELV = Luôn tuân thủ RoHS

9. Đánh dấu nhận dạng:
1) Màu LED trái (Vị trí số 1) = Màu xanh lá cây - điện trở 250 ohm
2) Màu LED phải (Vị trí số 2) = Màu xanh lá cây - điện trở 250 ohm

10. Điều kiện sử dụng:
1) Áp dụng cho = Bảng mạch in
2) Điều kiện môi trường = Văn phòng / Cơ sở
3) Nhiệt độ hoạt động (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Ứng dụng cho người dùng thiết bị đầu cuối

Được thiết kế để hỗ trợ các ứng dụng, chẳng hạn như modem ADSL, LAN-on-Bo mạch chủ. Các thiết bị giao tiếp và truyền thông như HUB, PC card, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL, giải pháp Call Center, hộp set top phức tạp, thiết lập cổng VOIP, giao thức Gateway Gateway, chuyển mạch ethernet nhanh. ..

Lợi thế cạnh tranh

J8064D648A

18 năm kinh nghiệm sản xuất,

2600 nhân viên,

Kiểm tra 100%

Thời gian giao hàng linh hoạt

Khách hàng chủ yếu

Thiết kế cho Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......

Ứng dụng EMS

Được xây dựng trong linh hoạt PCB hội; Lắp ráp PCB linh hoạt cứng nhắc; Microelectronic, Flip Chip; Vi điện tử, Chip On Board; Hội đồng quang điện; RF / hội không dây; Thông qua lỗ hội; Surface Mount hội; Hệ thống hội; Lắp ráp bảng mạch in
