Thông tin chi tiết sản phẩm:
Thanh toán:
|
một phần số: | 85727-1002 / 85727-1003 / 85727-1001 | Sản xuất hàng loạt: | LPJGXXXNL |
---|---|---|---|
loại trình kết nối: | Xếp chồng lên nhau RJ45 | Ứng dụng: | 2X4 Gigabit từ Jack |
Kiểu lắp: | Thông qua lỗ | Sự định hướng: | 90 ~ Góc (Phải) |
Chấm dứt: | Hàn | Che chắn: | Được bảo vệ, EMI Finger |
Điểm nổi bật: | stacked rj45 connectors,modular jacks rj45 |

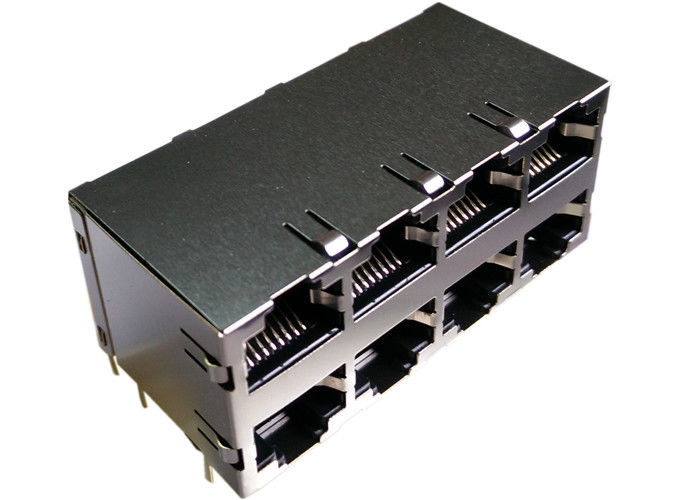

85727-1002 | 85727-1001 | 85727-1003 | Gigabit Magnetic Jack 2X4 |
Giắc cắm mô-đun Rj45 xếp chồng lên nhau | Rj45 2x4 Magnetics | Kết nối Rj45 xếp chồng lên nhau | Rj45 xếp chồng lên nhau kết nối |
Thiết kế mẫu : 【85727-100X】
♦ Được thiết kế cho ứng dụng thẻ giao diện mạng.
♦ Được thiết kế để đáp ứng yêu cầu IEEE802.3u.
♦ Có sẵn trong tất cả các tỷ lệ rẽ được sử dụng bởi ICmanufactures LAN.
♦ Vòi trung tâm chính có sẵn cho EMIreduction bổ sung.
♦ thành phần từ đơn giản nhất để đặt androute trên PCB.
♦ Bảo tồn giảm thiểu không gian PCB.
Mô hình sản xuất hàng loạt : 【LPJGXXXNL】
MAG.REVERSE LATCH,
LED tùy chọn; EMI-ngón tay Tùy chọn.
1. Tính năng loại sản phẩm:
1) Loại sản phẩm = Trình kết nối
2) Jack Loại = RJ45
3) Hồ sơ = Tiêu chuẩn
4) Định hướng lắp đặt PCB = Mục bên (Góc bên phải) / Đầu vào (dọc)
2. Đính kèm cơ khí:
1) Cấu hình Jack = 1 x 1
3. Đặc điểm điện:
1) Được bảo vệ = Có
4. Chấm dứt tính năng liên quan:
1) Ngón tay EMI - Dưới = Không có
2) Phương pháp chấm dứt = Hàn
5. Body Tính năng liên quan:
1) Cấu hình cổng = Đơn / Đa
2) EMI Fingers -Top and Sides = Có / Không có
3) Định hướng chốt = Chuẩn - Chốt xuống
4) chiều dài đuôi PCB
6. liên hệ với tính năng liên quan:
1) Đã tải trước = Có
2) loại chấm dứt liên lạc = thông qua lỗ / bề mặt gắn kết
7. nhà ở tính năng liên quan:
1) Kiểu kết nối = Jack
8. Tiêu chuẩn ngành:
1) Tuân thủ RoHS / ELV = Tuân thủ RoHS, tuân thủ ELV
2) Chì miễn phí quá trình hàn = sóng hàn có khả năng đến 240 ° C,
Sóng hàn có khả năng đến 260 ° C, sóng hàn có khả năng đến 265 ° C
Reflow-hàn tùy chọn;
3) Lịch sử tuân thủ RoHS / ELV = Luôn tuân thủ RoHS
9. Đánh dấu nhận dạng:
1) Màu LED trái (Vị trí số 1) = Màu xanh lá cây - điện trở 250 ohm
2) Màu LED phải (Vị trí số 2) = Màu xanh lá cây - điện trở 250 ohm
10. Điều kiện sử dụng:
1) Áp dụng cho = Bảng mạch in
2) Điều kiện môi trường = Văn phòng / Cơ sở
3) Nhiệt độ hoạt động (° C) = 0 - 70 / -40 - +85
11.Hipot:
1500Vrms MIN
♦ Được thiết kế để hỗ trợ các ứng dụng, chẳng hạn như modem ADSL, LAN-on-Bo mạch chủ. Các thiết bị giao tiếp và truyền thông như HUB, PC card, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL, giải pháp Call Center, hộp set top phức tạp, thiết lập cổng VOIP, giao thức cổng biên, chuyển mạch ethernet nhanh. ..
♦ cấp giấy chứng nhận bởi SGS, ISO9001: 2008, UL, TIẾP CẬN và CE
♦ OEM của RJ45 kết nối và Biến Áp cho Xung, Belfuse, CHÚNG TÔI ... vv
♦ hợp tác với Ti, Intel, Cisco, Samsung, Fluke, Arduino, Hp, vv
♦ Vượt qua bộ kiểm tra Fluke hoàn toàn
♦ chất lượng cao, thời gian giao hàng ngắn nhất
♦ giá cả cạnh tranh, đóng gói hoàn hảo và tốt nhất sau bán hàng dịch vụ
♦ Giảm 80% từ DHL, UPS, Fedex, TNT
♦ Thiết kế cho Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......
♦ Lắp ráp linh hoạt PCB hội; Lắp ráp PCB linh hoạt cứng nhắc; Microelectronic, Flip Chip; Vi điện tử, Chip On Board; Hội đồng quang điện; RF / hội không dây; Thông qua lỗ hội; Surface Mount hội; Hệ thống hội; Lắp ráp bảng mạch in
85727-1002 Xếp chồng lên nhau RJ45 85727-1003 2X4 Gigabit Jack từ 85727-1001 Molex | |||
---|---|---|---|
85510-5125 | 85727-1008 | 85728-1002 | 85727-1001 |
85510-5126 | 85727-1012 | 85728-1003 | 85727-1002 |
85510-5127 | 85727-1013 | 85728-1004 | 85727-1003 |
85510-5128 | 85727-1014 | 85728-1006 | 85727-1004 |
85543-7003 | 85727-1016 | 85728-1008 | 85727-1006 |
85586-1003 | 85728-1001 | 85728-1012 | 85727-1002 |
85586-1005 | 85727-1002 | 85728-1013 | 85793-1020 |
85719-0003 | 85727-1002 | 85728-1014 | 85727-1002 |
85719-0101 | 85793-1006 | 85728-1016 | 85793-1006 |
