Thông tin chi tiết sản phẩm:
Thanh toán:
|
| một phần số: | 0826-1C4T-32-F | Sản xuất hàng loạt: | LPJXXXXNL |
|---|---|---|---|
| loại trình kết nối: | RJ45 | Ứng dụng: | 10/100/1000 Base-T |
| Kiểu lắp: | Thông qua lỗ | Sự định hướng: | 90 ～ Góc (Phải) |
| Chấm dứt: | Hàn | Che chắn: | Được bảo vệ, EMI Finger |
| Điểm nổi bật: | multi port connector,modular jacks rj45 |
||
| 0826-1C4T-32-F | Rj45 gigabit ethernet | Rj45 1x4 | Gigabit Magjack |
Thiết kế mẫu : 【 0826-1C4T-32-F 】
♦ Được thiết kế cho ứng dụng thẻ giao diện mạng.
♦ Được thiết kế để đáp ứng yêu cầu IEEE802.3u.
♦ Có sẵn trong tất cả các tỷ lệ rẽ được sử dụng bởi ICmanufactures LAN.
♦ Vòi trung tâm chính có sẵn cho EMIreduction bổ sung.
♦ thành phần từ đơn giản nhất để đặt androute trên PCB.
♦ Bảo tồn giảm thiểu không gian PCB.
♦ Mô hình sản xuất hàng loạt : 【LPJXXXXNL】
♦ Mạng 10/100/1000
♦ Ethernet 10/100 mbps
♦ 10/100 gigabit
♦ 10/100/1000 gigabit ethernet
♦ Nam châm Rj45
♦ Rj45 tích hợp từ tính
MAG.REVERSE LATCH,
LED tùy chọn; EMI-ngón tay Tùy chọn.
1. Tính năng loại sản phẩm:
1) Loại sản phẩm = Trình kết nối
2) Jack Loại = RJ45
3) Hồ sơ = Tiêu chuẩn
4) Định hướng lắp đặt PCB = Mục bên (Góc bên phải) / Đầu vào (dọc)
2. Đính kèm cơ khí:
1) Cấu hình Jack = 1 x 1
3. Đặc điểm điện:
1) Được bảo vệ = Có
4. Chấm dứt tính năng liên quan:
1) Ngón tay EMI - Dưới = Không có
2) Phương pháp chấm dứt = Hàn
5. Body Tính năng liên quan:
1) Cấu hình cổng = Đơn / Đa
2) EMI Fingers -Top and Sides = Có / Không có
3) Định hướng chốt = Chuẩn - Chốt xuống
4) chiều dài đuôi PCB
6. liên hệ với tính năng liên quan:
1) Đã tải trước = Có
2) loại chấm dứt liên lạc = thông qua lỗ / bề mặt gắn kết
7. nhà ở tính năng liên quan:
1) Kiểu kết nối = Jack
8. Tiêu chuẩn ngành:
1) Tuân thủ RoHS / ELV = Tuân thủ RoHS, tuân thủ ELV
2) Chì miễn phí quá trình hàn = sóng hàn có khả năng đến 240 ° C,
Sóng hàn có khả năng đến 260 ° C, sóng hàn có khả năng đến 265 ° C
Reflow-hàn tùy chọn;
3) Lịch sử tuân thủ RoHS / ELV = Luôn tuân thủ RoHS
9. Đánh dấu nhận dạng:
1) Màu LED trái (Vị trí số 1) = Màu xanh lá cây - điện trở 250 ohm
2) Màu LED phải (Vị trí số 2) = Màu xanh lá cây - điện trở 250 ohm
10. Điều kiện sử dụng:
1) Áp dụng cho = Bảng mạch in
2) Điều kiện môi trường = Văn phòng / Cơ sở
3) Nhiệt độ hoạt động (° C) = 0 - 70 / -40 - +85
11.Hipot:
1500Vrms MIN
Được thiết kế để hỗ trợ các ứng dụng, chẳng hạn như modem ADSL, LAN-on-Bo mạch chủ. Các thiết bị giao tiếp và truyền thông như HUB, PC card, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL, giải pháp Call Center, hộp set top phức tạp, thiết lập cổng VOIP, giao thức Gateway Gateway, chuyển mạch ethernet nhanh. ..

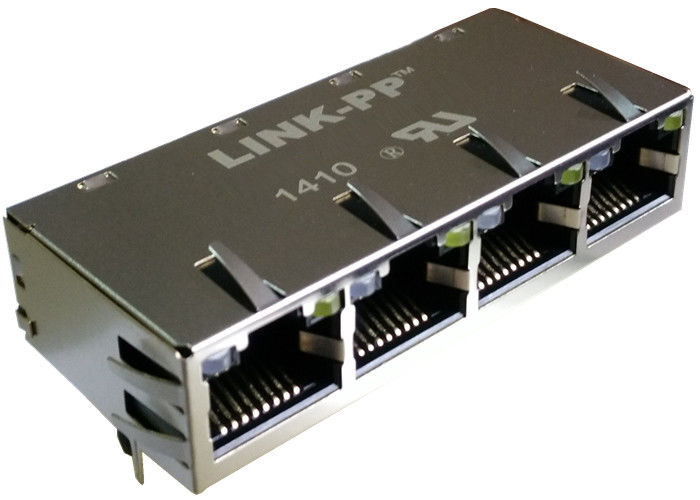

0826-1C4T-32-F Cổng 1x4 rj-45 Lan
18 năm kinh nghiệm sản xuất,
2600 nhân viên,
Kiểm tra 100%
Thời gian giao hàng linh hoạt
Thiết kế cho Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......
Được xây dựng trong linh hoạt PCB hội; Lắp ráp PCB linh hoạt cứng nhắc; Microelectronic, Flip Chip; Vi điện tử, Chip On Board; Hội đồng quang điện; RF / hội không dây; Thông qua lỗ hội; Surface Mount hội; Hệ thống hội; Lắp ráp bảng mạch in
