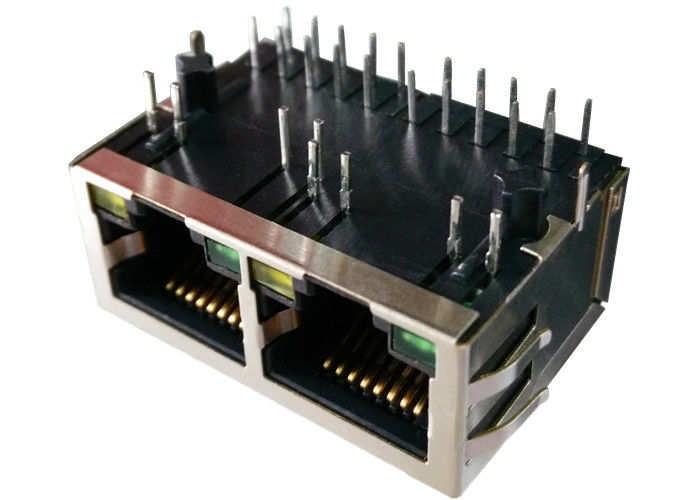

1840402-6 Dual Multi-port 1X2 MAG45 Modular Jack Gigabit được bảo vệ với đèn Led

1840402-6 Dual Multi-port 1X2 MAG45 Modular Jack Gigabit được bảo vệ với đèn Led

1840402-6 Dual Multi-port 1X2 MAG45 Modular Jack Gigabit được bảo vệ với đèn Led

• 1840402-6 Giắc cắm Quad Port Rj45 / Rj45 Dual Port
• 1x4 Rj45 ConnecTor / Giắc cắm Quad Rj45 1840402-6
• Rj45 đa connecTor / 1 x 2 Rj45 được bảo vệ
• 1x2 Rj45 / 1x10 / 100 / 1000Base-Tx Fast Ethernet Rj45
• Rj45 1x / 1xRj45 1 GB
• Đầu nối Ethernet Rj45 1x4
• 1 x 2 Rj45 Lan Jack cho Lan Insert
• Tương thích với nhiều loại IC thu phát 10/100 khác nhau
• Nhiệt độ hoạt động từ 0 ° đến + 70 ° C
• Nhiệt độ bảo quản từ -40 ° đến + 85 ° C
• Tuân thủ các tiêu chuẩn IEEE và tất cả các thông số kỹ thuật Ethernet 10/100 bao gồm 350µH với thiên vị DC 8mA
• Thiết kế tích hợp bảo tồn không gian bảng có giá trị
• Điện áp hỏng hóc tối thiểu của 1500 Vrms
• Thiết kế mô-đun thích ứng, có độ tin cậy cao hơn
• Giảm số lượng pin để cải thiện nhiễu xuyên âm và định tuyến theo dõi PCB tối ưu

MAG.REVERSE LATCH,

LED tùy chọn; EMI-ngón tay Tùy chọn.

Sự miêu tả

1840402-6 Dual Multi-port 1X2 MAG45 Modular Jack Gigabit được bảo vệ với đèn Led

1. Tính năng loại sản phẩm:

1) Loại sản phẩm = Trình kết nối
2) Jack Loại = RJ45
3) Hồ sơ = Tiêu chuẩn
4) Định hướng lắp đặt PCB = Mục bên (Góc bên phải) / Đầu vào (dọc)

2. Đính kèm cơ khí:
1) Cấu hình Jack = 1 x 1

3. Đặc điểm điện:
1) Được bảo vệ = Có

4. Chấm dứt tính năng liên quan:
1) Ngón tay EMI - Dưới = Không có
2) Phương pháp chấm dứt = Hàn

5. Body Tính năng liên quan:
1) Cấu hình cổng = Đơn / Đa
2) EMI Fingers -Top and Sides = Có / Không có
3) Định hướng chốt = Chuẩn - Chốt xuống
4) chiều dài đuôi PCB

6. liên hệ với tính năng liên quan:
1) Đã tải trước = Có
2) loại chấm dứt liên lạc = thông qua lỗ / bề mặt gắn kết

7. nhà ở tính năng liên quan:
1) Kiểu kết nối = Jack

8. Tiêu chuẩn ngành:
1) Tuân thủ RoHS / ELV = Tuân thủ RoHS, tuân thủ ELV
2) Chì miễn phí quá trình hàn = sóng hàn có khả năng đến 240 ° C,

Sóng hàn có khả năng đến 260 ° C, sóng hàn có khả năng đến 265 ° C

Reflow-hàn tùy chọn;
3) Lịch sử tuân thủ RoHS / ELV = Luôn tuân thủ RoHS

9. Đánh dấu nhận dạng:
1) Màu LED trái (Vị trí số 1) = Màu xanh lá cây - điện trở 250 ohm
2) Màu LED phải (Vị trí số 2) = Màu xanh lá cây - điện trở 250 ohm

10. Điều kiện sử dụng:
1) Áp dụng cho = Bảng mạch in
2) Điều kiện môi trường = Văn phòng / Cơ sở
3) Nhiệt độ hoạt động (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Ứng dụng cho người dùng thiết bị đầu cuối

Được thiết kế để hỗ trợ các ứng dụng, chẳng hạn như modem ADSL, LAN-on-Bo mạch chủ. Các thiết bị giao tiếp và truyền thông như HUB, PC card, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL, giải pháp Call Center, hộp set top phức tạp, thiết lập cổng VOIP, giao thức cổng biên, chuyển mạch ethernet nhanh. ..

Lợi thế cạnh tranh

1840402-6 MAG45 Modular Jack 1X2

18 năm kinh nghiệm sản xuất,

2600 nhân viên,

Kiểm tra 100%

Thời gian giao hàng linh hoạt

Khách hàng chủ yếu

Thiết kế cho Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......

Ứng dụng EMS

Được xây dựng trong linh hoạt PCB hội; Lắp ráp PCB linh hoạt cứng nhắc; Microelectronic, Flip Chip; Vi điện tử, Chip On Board; Hội đồng quang điện; RF / hội không dây; Thông qua lỗ hội; Surface Mount hội; Hệ thống hội; Lắp ráp bảng mạch in
