Không có mục: | H2260FNL / XF35066B | Thể loại: | PoE Magnetics, Mô-đun VoIP 10 / 100BASE-TX |
---|---|---|---|
Tỉ lệ lần lượt: | 1CT: 1CT | lắp ráp: | Surface Mount |
Kích cỡ / kích thước: | 12,7mm X 9,3 mm | Chiều cao - Ngồi (Tối đa): | 6.20mm |
Archivi Disponibili: | PDF / 3D / ISG / Stp / Bước / Biểu dữ liệu | ||
Điểm nổi bật: | poe magnetics,ethernet transformer |

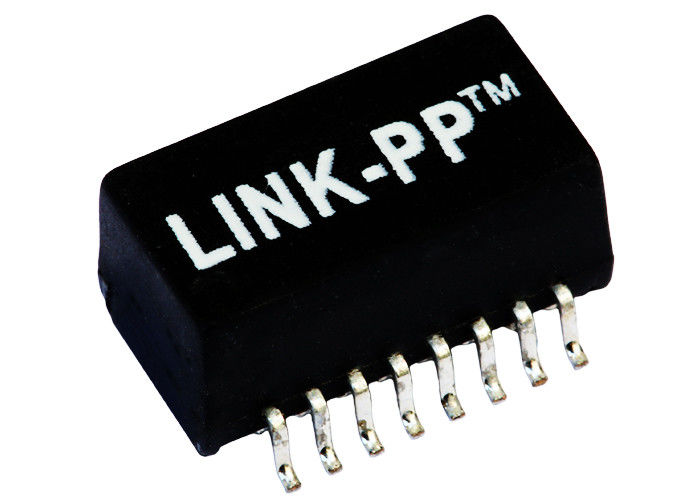

H2260FNL / XF35066B | Biến áp Ethernet 1: 1 | Bộ lọc nhanh Lan | 10/100 Base-T SMD |
Mô tả chính:
H2260FNL Power Over Ethernet XF35066B 10 / 100BASE-TX Mô-đun từ tính VoIP
Biến tần đơn 10 / 100Base-t XF35066B
10/100 Base-T POE Transformer Modules H2260FNL
Bộ chuyển đổi cổng đơn Ethernet nhanh POE XF35066B
RoHS nhiệt độ reflow nhiệt độ đánh giá 245 ° C
Hiệu suất tuân thủ IEEE 802.3af / ANSI X3.263
☛ Tuân thủ IEEE802.3af
☛ UL / EN60950 Được công nhận
☛ Kiểm tra điện 100%
☛ 1500Vrms Hi-Pot
☛ Xây dựng khung mở bằng sáng chế
☛ Nhà thiết kế và Nhà sản xuất trong 18 năm.
Works 2500 công trình, 4 cây
☛ Chắc chắn vượt qua bộ phân tích mạng Fluke
☛ Cổ phiếu hoặc 4 tuần.
☛ Thiết kế linh hoạt theo thông tin yêu cầu của khách hàng mà không cần bất kỳ khoản phí ngoại lệ nào.
Số cổng | Các ứng dụng | Tỉ lệ lần lượt | Power Over Ethernet |
Cổng đơn | 10 / 100Base-T | 1: 1 | Tín hiệu POE Xfrmr |
Bao bì | Hướng Tab | Kiểu lắp | Liên hệ |
Reel, Carton | - - | SMT / SMD | - - |
Số chân | Che chắn | Điện áp cách ly | Màu LED |
16 Ghim | - - | 1500 Vrms | --- |
GHI CHÚ:
1. Được thiết kế để hỗ trợ ứng dụng,
chẳng hạn như SOHO (modem ADSL), LAN-on-Motherboard (LOM), hub và Switch.
2. với tỷ lệ lượt khác nhau.
3.RoHS "NLE" đỉnh hàn xếp hạng 245 ℃.
Thông số kỹ thuật điện @ 25 ℃
Tỷ lệ 1.Turns:
TX = 1CT: 1CT RX = 1CT: 1CT
2.OCL: 350uH MIN
@ 100KHz, 100mV, 8mADC Bias
3. mất mất:
0.1-100MHz: -1.0dB MAX
4.Return Loss (dB TYP):
30MHz: -18 60MHz: -14
80MHz: -12
5.Crosstalk (dB TYP):
30MHz: -35 60MHz: -35
100MHz: -35
6.DCMR (dB TYP):
30MHz: -40 50MHz: -40
100MHz: -40
7. Isolation điện áp: 1500Vrms MIN
8. Nhiệt độ hoạt động: 0 ℃ ~ 70 ℃.
H2260FNL 1port POE 1: 1 10/100 Máy phát tín hiệu âm thanh POE Xfrmr XF35066B | ||
---|---|---|
