Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: PA1736NL
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 400/2000 / 10K / 25K
Giá bán: $0.06-$3.2
chi tiết đóng gói: T&R
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3KK / tháng
PN: |
PA1736NL |
Dãy công suất: |
95w |
Chiều cao: |
Tối đa 11,4mm |
Dấu chân: |
Tối đa 29,2mm x 21,8mm |
Toplogy: |
Chuyển tiếp và Quay lại |
Sản xuất hàng loạt: |
LP1736NL |
PN: |
PA1736NL |
Dãy công suất: |
95w |
Chiều cao: |
Tối đa 11,4mm |
Dấu chân: |
Tối đa 29,2mm x 21,8mm |
Toplogy: |
Chuyển tiếp và Quay lại |
Sản xuất hàng loạt: |
LP1736NL |

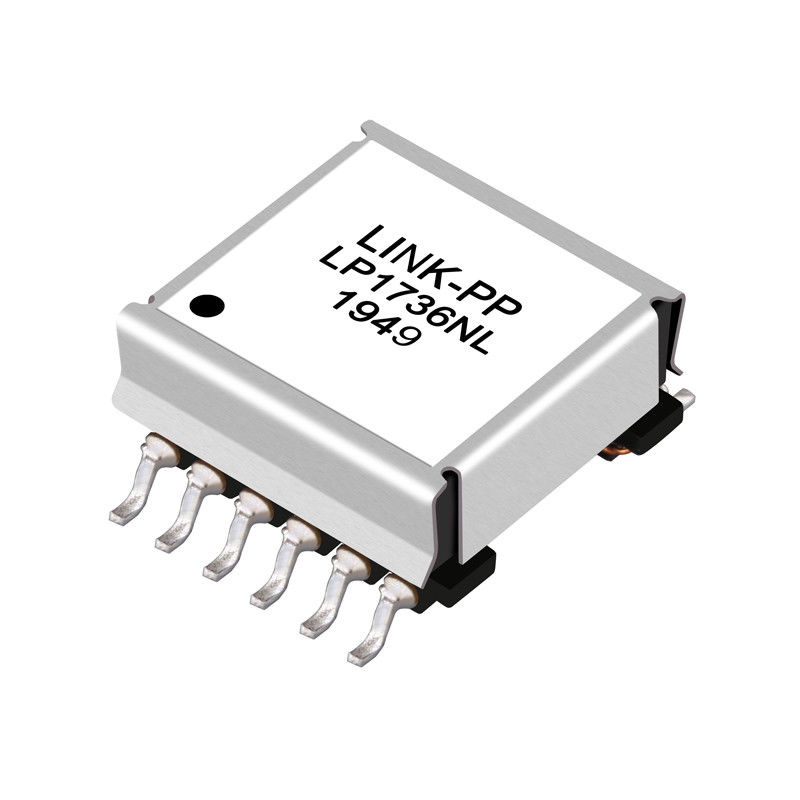

PA1736NL => LP1736NL | Trình chuyển đổi FLYBACK | Chuyển tiếp và trả về |
---|
Ghi chú:
Máy biến áp vết thương dây cao tần
1. Nhiệt độ của thành phần (môi trường xung quanh cộng với tăng nhiệt độ) phải nằm trong
phạm vi nhiệt độ hoạt động đã nêu.
2. Các máy biến áp và cuộn cảm nêu trên đã được kiểm tra và phê chuẩn bởi công suất của Pulse
Các đối tác của IC và được xếp vào tài liệu thích hợp hoặc bảng đánh giá
tại các công ty này. Để xác định đối tác IC và IC nào phù hợp với
Các số bộ phận xung vui lòng tham khảo Tài liệu tham khảo chéo IC trên trang web Pulse.
3. Đối với các ứng dụng tô pô flyback, nó là cần thiết để đảm bảo rằng biến áp sẽ không
bão hòa trong ứng dụng. Mật độ thông lượng đỉnh (Bpk) nên duy trì dưới 2700Gauss.
Để tính toán mật độ đỉnh, hãy sử dụng công thức sau:
Bpk (Gauss) = K1_Factor * Ipk (A)
4. Trong các ứng dụng volt-sec cao, điều quan trọng là tính toán sự mất lõi của máy biến áp.
Mất lõi biến áp gần đúng có thể được tính như sau:
CoreLoss (W) = 1.32E-13 * (Freq_kHz) * (ΔB_Gauss)
trong đó ΔB có thể được tính như sau:
Đối với cấu trúc liên kết flyback: ΔB = K1_Factor * (A)
Đối với Cấu trúc liên kết về phía trước: ΔB = K1_Factor * Volt-µsec
5. tùy chọn Tape & Reel bao bì có thể được đặt hàng bằng cách thêm một "T" hậu tố cho một phần
số (tức là PA0273NL trở thành PA0273NLT). Pulse tuân thủ tiêu chuẩn công nghiệp
và đặc điểm kỹ thuật reel EIA481. Băng và cuộn cho sản phẩm này có chiều rộng (W = 44mm),
pitch (Po = 32mm) chiều sâu (Ko = 11,78 mm).
6. Hậu tố “NL” cho biết số phần tuân thủ RoHS. Các phần tử không có NL được
không nhất thiết phải tuân thủ RoHS, nhưng tương đương với điện và máy móc với NL
phiên bản. Nếu một số phần không có hậu tố "NL", nhưng một phiên bản tuân thủ RoHS
là bắt buộc, vui lòng liên hệ với Pulse để biết tính khả dụng.
PA1736NL Flyback biến áp cao tần số dây vết thương Transformers SMT 12 Pins | |||
---|---|---|---|
