Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Đặc điểm kỹ thuật1: | E2023NL | Đặc điểm kỹ thuật2: | H2023NL |
|---|---|---|---|
| ứng dụng: | Máy biến áp FE | Tỷ lệ rẽ: | 1: 2,5 |
| Ghim: | 16 | Hipot: | 1500V |
| lắp ráp: | SMD | Sản xuất hàng loạt: | LP2023NL |
| Nhiệt độ: | 0 ℃ đến + 70 ℃ | Archivi Disponibil: | PDF / 3D / ISG / Stp / Bước / Biểu dữ liệu |
| Điểm nổi bật: | 10/100base-t magnetics,gigabit magnetics transformer |
||
| Pulse E2023NL | Pulse H2023NL | Biến áp 10/100 | Tỷ lệ rẽ 1: 2,5 | LP2023NL chéo |
Thông số kỹ thuật điện @ 25 ° C
Tỷ lệ 1.Turns:
Truyền = 1CT: 2,5CT ± 5% P Receivce = 1CT: 1CT ± 5% P2. Điện cảm sóng OCL:
@ 200uH Tối thiểu 20mVrms, 100KHz
3. điện cảm rò rỉ LL:
@ 0.5uH Tối đa 20mVrms, 100KHz
4.Interwinding điện dung Cww:
@ 15pF Tối đa 20mVrms, 100KHz
5.DCR: @ 0.4Ω Max
6.Primary Pins: @ 6-8,1-3
7.Solol hóa Hipot: @ 2000Vrms
8. Nhiệt độ hoạt động: 0 ℃ ～ 70 ℃.

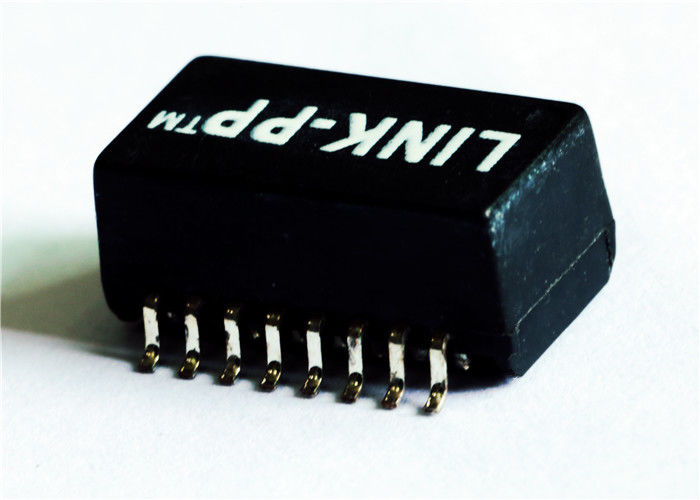

| Pulse E2023NL 10 / 100Base-T H2023NL Ethernet Nam châm cổng đơn 1: 2.5 LP2023NL | |||
|---|---|---|---|
| TG57-S020NXRL | H2023NL | FD02-104R1RL | TG110-RP55N5RL |
| TG58-S020NXRL | H2019 | FD12-104R1RL | H2019 |
| E2023NL | TG04-TDK1N1RL | FD22-104R1RL | TD01-0506KRL |
| TG62-S020NXRL | TG110-RP55N5RL | E2023NL | H2023NL |
| TG66-S020NXRL | TG05-2004NCRL | FD12-104G1RL | TD01-1006KRL |
| H2023NL | TG04-4004NARL | HX2019 | TD01-1506KRL |
| TG88-S020NXRL | E2023NL | FD02-114GRL | LD01-0506KLF |
| TG89-S020NXRL | H2019 | FD12-114GRL | LG01-1006NLF |
| TD01-0756K | TG110-RP55N5RL | TG110-RP55N5RL | H2023NL |
| TD01-1006K | LD01-0366F4LF | TG110-S050P2RL | LD01-1006KLF |
| HX2019 | LG01-0356N1LF | TG110-S053P2RL | LG01-0506NLF |
| TG01-1006N | E2023NL | TG110-S055P2RL | LG01-0756NLF |
| TG110-RP55N5RL | LG01-1006N1LF | TG110-S050J2RL | TG110-RPE5N5RL |
| TG01-1006P | TG04-1006P1 | TG110-S055J2RL | LD01-0166F4LF |
| H2023NL | HX2019 | TG110-RPE5N5RL | TG42-1406P1RL |
GHI CHÚ:
1.Đối với thẻ adapter, maus, hub và ứng dụng motherboard.applications
2. được thiết kế để đáp ứng hoặc vượt quá IEEE802.3,10Base-T thông số kỹ thuật
3.Có sẵn với cuộn cảm biến chế độ chung cho triệt tiêu EMI
4.SMT, THT, DIP vv gói
5.RoHS "NL" đỉnh hàn đánh giá 260 ℃ %% P5 ℃.
6.OCL, Cww và LL được đo tại 20 mVrms, 100KHz
