Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: X2024NLT
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 400/2000 / 10K / 25K
Giá bán: $0.06-$3.2
chi tiết đóng gói: T&R
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3KK / tháng
PN.1: |
X2024NLT |
ứng dụng: |
Máy biến áp FE |
Tỷ lệ rẽ: |
1: 2,5 |
Ghim: |
16 |
Hipot: |
1500V |
Sản xuất hàng loạt: |
LP2024NL |
Nhiệt độ: |
-40 ℃ ĐẾN + 85 ℃ |
PN.1: |
X2024NLT |
ứng dụng: |
Máy biến áp FE |
Tỷ lệ rẽ: |
1: 2,5 |
Ghim: |
16 |
Hipot: |
1500V |
Sản xuất hàng loạt: |
LP2024NL |
Nhiệt độ: |
-40 ℃ ĐẾN + 85 ℃ |

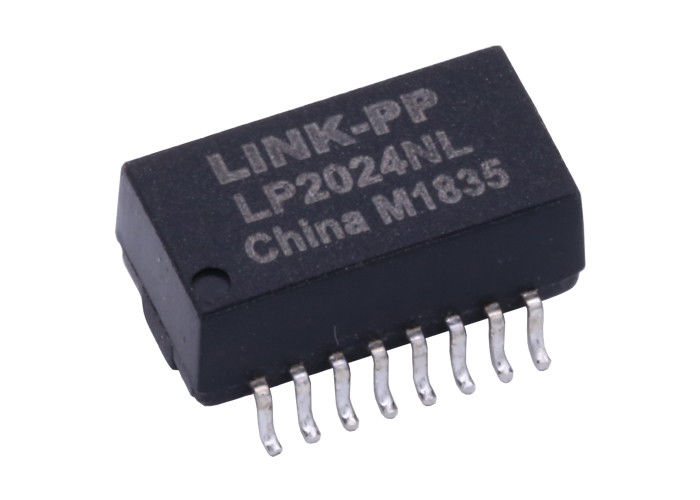

| Pulse X2024NLT | Pulse X2024NL | Biến áp 10/100 | Tỷ lệ rẽ 1: 2,5 | LP2024NL chéo |
| 10 Base -T Mô-đun biến áp cách ly cổng đơn, SMD, Rohs | |
| Số phần LINK-PP | LP2024NL |
| Pulse Fuse Part Number | X2024NLT |
| Tốc độ | 10 BASE-T |
| Số cổng | ĐỘC THÂN |
| Ứng dụng - LAN | ETHERNET (NON PoE) |
| Gói | SMD |
| Nhiệt độ | -40 ℃ ĐẾN + 85 ℃ |
| AutomDX | VÂNG |
| Bình luận | CÙNG AS NL VERSION |
| Cấu hình RX | T, C, S |
| Cấu hình TX | T, C, S |
| Xây dựng | MỞ KHUNG |
| Số lõi mỗi cổng | 4 |
| Số cổng | ĐỘC THÂN |
| Chiều cao gói (inch) | 0,234 |
| Chiều cao gói (mm) | 5,95 |
| Chiều dài gói (inch) | 0,50 |
| Chiều dài gói (mm) | 12,70 |
| Chiều rộng gói (Inch) | 0,281 |
| Chiều rộng gói (mm) | 7,15 |
| Biến tỷ lệ RX | 1CT: 1CT |
| Biến tỷ lệ TX | 1CT: 1CT |
Thông số kỹ thuật điện @ 25 ° C
Tỷ lệ 1.Turns:
Truyền = 1CT: 2,5CT ± 5% P Receivce = 1CT: 1CT ± 5% P2. Điện cảm sóng OCL:
@ 350uH Tối thiểu 20mVrms, 100KHz
3. điện cảm rò rỉ LL:
@ 0.8uH Tối đa 20mVrms, 100KHz
4.Interwinding điện dung Cww:
@ 30pF Tối đa 20mVrms, 100KHz
5.DCR: @ 0.6Ω Max
6.Primary Pins: @ 6-8,1-3
7.Solol hóa Hipot: @ 2000Vrms
8. Nhiệt độ hoạt động: -40 ℃ ～ + 85 ℃.
GHI CHÚ:
1.Đối với thẻ adapter, maus, hub và ứng dụng motherboard.applications
2. được thiết kế để đáp ứng hoặc vượt quá IEEE802.3,10Base-T thông số kỹ thuật
3.Có sẵn với cuộn cảm biến chế độ chung cho triệt tiêu EMI
4.SMT, THT, DIP vv gói
5.RoHS "NL" đỉnh hàn đánh giá 260 ℃.
6.OCL, Cww và LL được đo tại 20 mVrms, 100KHz
| Pulse X2024NLT 10 Biến áp cách ly cơ bản LP2024NL | |||
|---|---|---|---|
| TG57-S020NXRL | H2023NL | FD02-104R1RL | TG110-RP55N5RL |
| TG58-S020NXRL | H2019 | FD12-104R1RL | H2019 |
| E2023NL | TG04-TDK1N1RL | FD22-104R1RL | TD01-0506KRL |
| TG62-S020NXRL | TG110-RP55N5RL | E2023NL | H2023NL |
| X2024NLT | TG05-2004NCRL | FD12-104G1RL | TD01-1006KRL |
| H2023NL | TG04-4004NARL | HX2019 | TD01-1506KRL |
| TG88-S020NXRL | E2023NL | FD02-114GRL | LD01-0506KLF |
| TG89-S020NXRL | H2019 | X2024NLT | X2024NLT |
| TD01-0756K | TG110-RP55N5RL | TG110-RP55N5RL | H2023NL |
| TD01-1006K | X2024NLT | X2024NLT | LD01-1006KLF |
| HX2019 | LG01-0356N1LF | TG110-S053P2RL | LG01-0506NLF |
| TG01-1006N | E2023NL | TG110-S055P2RL | LG01-0756NLF |
| TG110-RP55N5RL | X2024NLT | X2024NLT | TG110-RPE5N5RL |
| TG01-1006P | TG04-1006P1 | TG110-S055J2RL | LD01-0166F4LF |
| H2023NL | HX2019 | TG110-RPE5N5RL | TG42-1406P1RL |
