Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: HX1225FNL / HX1225FNLT
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 400/2000 / 10K / 25K
Giá bán: $0.06-$3.2
chi tiết đóng gói: T&R
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3KK / tháng
Đặc điểm kỹ thuật: |
HX1225FNL / HX1225FNLT |
Loại biến áp: |
Cách ly và giao diện dữ liệu |
Tỉ lệ lần lượt: |
1CT: 1CT |
Kích cỡ / kích thước: |
12.70mm x 9.30mm x 6.20mm |
Hipot: |
1500V |
LINK-PP P / N: |
LP41654ANL |
Nhiệt độ: |
- 40 đến + 85 ℃ |
Archivi Disponibil: |
PDF / 3D / ISG / Stp / Bước / Biểu dữ liệu |
Đặc điểm kỹ thuật: |
HX1225FNL / HX1225FNLT |
Loại biến áp: |
Cách ly và giao diện dữ liệu |
Tỉ lệ lần lượt: |
1CT: 1CT |
Kích cỡ / kích thước: |
12.70mm x 9.30mm x 6.20mm |
Hipot: |
1500V |
LINK-PP P / N: |
LP41654ANL |
Nhiệt độ: |
- 40 đến + 85 ℃ |
Archivi Disponibil: |
PDF / 3D / ISG / Stp / Bước / Biểu dữ liệu |

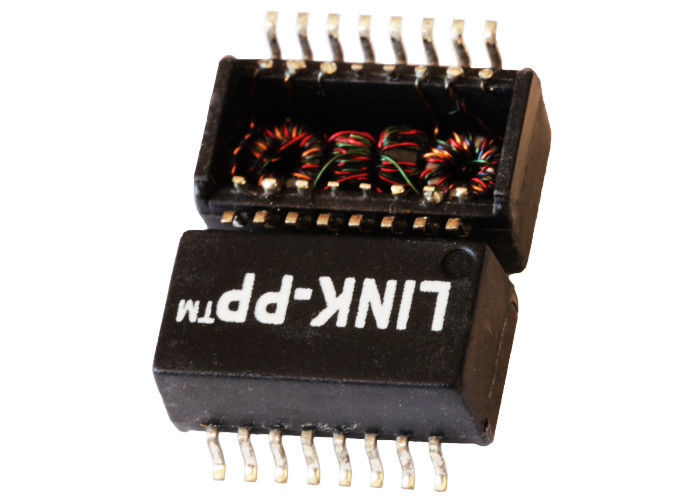

HX1225FNL / HX1225FNLT 100Base-T Ethernet MDL 1: 1 Biến áp cách ly TU
Pulse HX1225FNL / HX1225FNLT | Datasheet / Giá / Đặc điểm kỹ thuật / 3D | 10/100 Biến áp | Chữ thập LP41695ANL |
Thông số kỹ thuật điện @ 25 ° C
Tỷ lệ 1.Turns:
(2-3): (15-14) = 1CT: 1CT
%% P2% P (6-7): (11-10) = 1,5CT: 1CT %% P2% P2.OCL:
200uH MIN @ 100KHz, 0,1Vrms, ở + 25 ℃;
100uH MIN @ 100KHz, 0,1Vrms, ở -45 ℃;
100uH MIN @ 100KHz, 0,1Vrms, ở + 95 ℃;
3. Isolation (đầu vào-đầu ra):
1650Vrms, 6 Giây MAX
4. mất mất:
TX: 1-50MHz: -1.0dB MAX
RX: 1-50MHz: -1.5dB MAX
5.Return Loss (@ 100Ω):
TX: 0,5-40MHz: -18dB MIN
60MHz: -14,5dB MIN
80MHz: -12dB MIN
RX: 0,5MHz: -18dB MIN
40MHz: -10dB MIN
60MHz: -8dB MIN
80MHz: -6dB MIN
6.Cross Talk:
30MHz: -45dB MIN
60MHz: -35dB MIN
100MHz: -30dB MIN
7. Nhiệt độ hoạt động: 0 ℃ ～ 70 ℃ / -40 ℃ ～ + 85 ℃
| HX2326NL MODULE 10 / 100B-T POE (+) SMD xung máy biến áp bề mặt gắn kết HX2326FNL | |||
|---|---|---|---|
| 0875-1G2T-E3 | C855-2B4R-54 | HX2326FNL | 0879-2C6R-54 |
| HX1225FNL | 7490101120 | HX2326NL | HX2326FNL |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| HX2326NL | 20PT1024X LF | 7490101120 | 0895-2X6R-GK |
| 13F-2010CNL | S553-6500-D8 | S560-6600-GG | S553-6500-43 |
| 7490101120 | 7490101120 | LP41606NL | S553-6500-44 |
| HX1225FNL | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| S553-1084-11 | LP41654ANL | S560-6600-GM | S553-6500-55 |
| S553-1506-AE | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| LP41654ANL | S553-6500-E5 | 7490101120 | 7490101120 |
GHI CHÚ:
1. Được thiết kế để hỗ trợ ứng dụng, chẳng hạn như SOHO (ADSL
modem), LAN-on-Bo mạch chủ (LOM), hub và Switch.
2. với tỷ lệ lượt khác nhau.
3.RoHS "NL" đỉnh hàn xếp hạng 260 ℃ %% P5 ℃.
HX1225FNL / HX1225FNLT 100Base-T Ethernet MDL 1: 1 Biến áp cách ly TU
