Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: TS7010
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 400/2000 / 10K / 25K
Giá bán: $0.06-$3.2
chi tiết đóng gói: T&R
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3KK / tháng
PN.1: |
TS7010 |
Loại biến áp: |
Cách ly và giao diện dữ liệu |
Tỉ lệ lần lượt: |
1CT: 1CT |
Kích cỡ / kích thước: |
12,70mm L x 7,15mm W |
Hipot: |
1500V |
Sản xuất hàng loạt: |
LP356SMNLE |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Bước / Biểu dữ liệu |
PN.1: |
TS7010 |
Loại biến áp: |
Cách ly và giao diện dữ liệu |
Tỉ lệ lần lượt: |
1CT: 1CT |
Kích cỡ / kích thước: |
12,70mm L x 7,15mm W |
Hipot: |
1500V |
Sản xuất hàng loạt: |
LP356SMNLE |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Bước / Biểu dữ liệu |

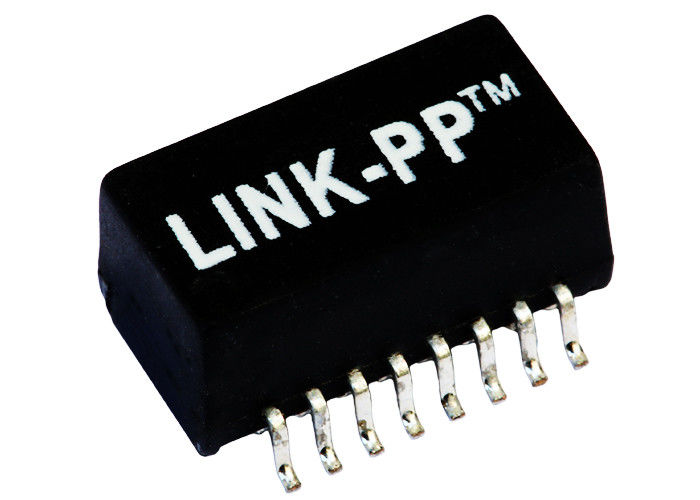

Bothhand TS7010 | Chéo LP356SMNLE | Biến áp 10B | Datasheet / Giá / Đặc điểm kỹ thuật / 3D |
Đặc tính
Gói PIN 16 PIN để tuân thủ IEEE 802.3
Tiêu chuẩn.
Với tiếng sặc thường gặp FCC Class B & CISPR B.
Model có sẵn để giao tiếp với 10 bộ thu phát BASE-T.
Tương thích với quy trình lò hồng ngoại.
Thông số kỹ thuật điện @ 25 ° C
Tỷ lệ 1.Turns:
TX = 1CT∶1CT RX = 1CT∶1CT
2.Pri OCL: 350uH MIN
@ 100KHz, 0.1V, 8mADC Bias.
3. mất mất:
1-100MHz: -1.15dB MAX
4.Return Loss (dB MIN):
1-30MHz: -18 30-60MHz: -14
60-80MHz: -12
5.Crosstalk:
1-100MHz: -38dB MIN
6. CMRR: 1-100MHz: -40dB TYP
7.Hi-Pot: 1500Vrms @ 0.5mA
8. Nhiệt độ hoạt động: 0 ℃ ～ 70 ℃ / -40 ℃ ～ + 85 ℃
| Cả hai TS7010 ETHERNET TRANSFORMER 10 BASE-T SMD Với dao động thông thường | |||
|---|---|---|---|
| H2001DG | C855-2B4R-54 | HX2326FNL | 0879-2C6R-54 |
| HX1225FNL | 7490101120 | HX2326NL | HX2326FNL |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| HX2326NL | 20PT1024X LF | 7490101120 | 0895-2X6R-GK |
| 13F-2010CNL | H2001DG | S560-6600-GG | S553-6500-43 |
| 7490101120 | H2001DG | LP41606NL | S553-6500-44 |
| H2001DG | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| S553-1084-11 | LP41654ANL | S560-6600-GM | S553-6500-55 |
| S553-1506-AE | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| LP41654ANL | S553-6500-E5 | H2001DG | 7490101120 |
GHI CHÚ:
1. Được thiết kế để hỗ trợ ứng dụng, chẳng hạn như SOHO (ADSL
modem), LAN-on-Bo mạch chủ (LOM), hub và Switch.
2. với tỷ lệ lượt khác nhau.
3.RoHS "NL" đỉnh hàn xếp hạng 260 ℃ %% P5 ℃.
