Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: LP5009ANL
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 400/2000 / 10K / 25K
Giá bán: $0.06-$3.2
chi tiết đóng gói: T&R
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3KK / tháng
Thông số kỹ thuật: |
LP5009ANL |
P / N: |
LP5009ANL |
Ethernet: |
Công suất 2 x 10 / 100Mbps |
Đo: |
13,16x18,59x6,12 mm |
lắp ráp: |
SMD |
MẪU: |
Miễn phí |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Bước / Biểu dữ liệu |
Thông số kỹ thuật: |
LP5009ANL |
P / N: |
LP5009ANL |
Ethernet: |
Công suất 2 x 10 / 100Mbps |
Đo: |
13,16x18,59x6,12 mm |
lắp ráp: |
SMD |
MẪU: |
Miễn phí |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Bước / Biểu dữ liệu |

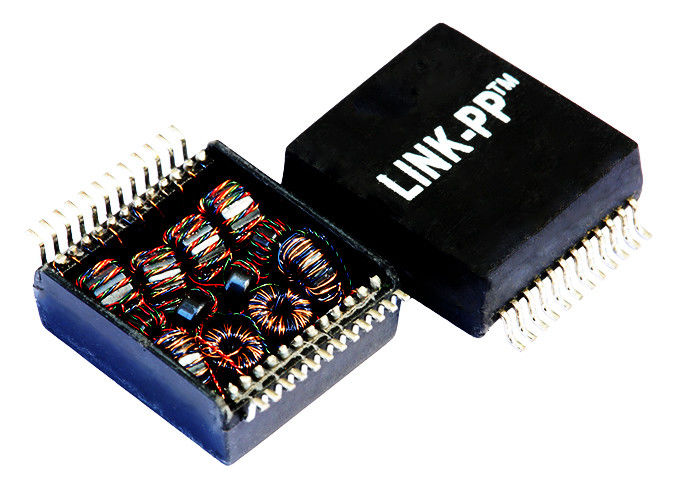

1. Coil Number: Autotransformer 12 cuộn dây
2. Điện áp cách ly: 1500Vrms
3. loại: SMT LP5009ANL 2x10 / 100Base-Tx POE
4. Mô-đun điện từ 2 cổng
5. Biến áp 10 / 100M Lan với POE / POE +
Thông số kỹ thuật điện (25):
1. Biến Ratio50KHz, 0.5V
Mặt chip: Đường bên = 1CT: 1CT + _2%
2. Điện cảm (Ls) 100KHz, 0.1V, 12mA DC Bias:
Chip bên: 350uH Min
3. Chèn Loss1-100MHz: -1.4dB Max
4. Return Loss1-30MHz: -16dB Min
40MHz: -14,4dB Min
50MHz: -13.1dB Min
60-80MHz: -12dB Min
100MHz: -10dB Min
5. Differential to Common Mode Từ chối:
30MHz: -45dB Min
60MHz: -40dB Min
100MHz: -35dB Min
6. Crosstalk30MHz: -40dB Min
60MHz: -35dB Min
100MHz: -30dB Min
7. Hi-Pot: 1500Vrms, 0.5mA, 1Sec
Chip bên cạnh Line
Các ứng dụng:
Được sử dụng cho các thiết bị mạng và truyền thông như HUB, PC card, Switch,
Router, PC Mainboard, SDH, PDH, Điện thoại IP, modem xDSL
