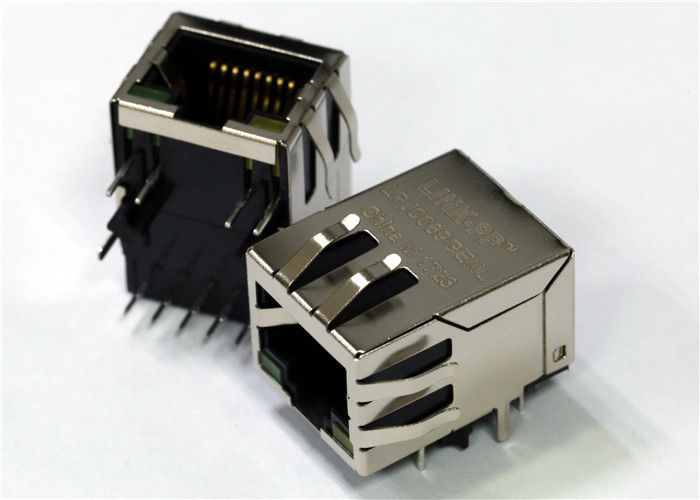

Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,ROHS,Reach,ISO
Số mô hình: 1-2301994-0
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 3-5 miếng Mẫu miễn phí
Giá bán: Negotiable
chi tiết đóng gói: 50 cái / khay, 1200 cái / carton
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 4600K.PCS / 4 tuần
Tốc độ: |
1g |
che chắn: |
che chắn |
Hướng tab: |
CHỐT XUỐNG |
Loại: |
Jack từ 1-2301994-0 |
chỉ báo: |
Đèn LED màu xanh lá cây / vàng |
Các mẫu: |
Miễn phí (3-5 miếng) |
Tốc độ: |
1g |
che chắn: |
che chắn |
Hướng tab: |
CHỐT XUỐNG |
Loại: |
Jack từ 1-2301994-0 |
chỉ báo: |
Đèn LED màu xanh lá cây / vàng |
Các mẫu: |
Miễn phí (3-5 miếng) |
Parameter | Thông số kỹ thuật |
---|---|
Loại kết nối mô-đun | RJ45 Jack |
Cấu hình cổng | 1 x 1 (Cảng) |
Số lượng vị trí / liên lạc tải | 8P8C |
Loại LAN | Loại 6 |
Lắp đặt đầu nối | Qua núi Hole |
Định hướng kết nối | góc phải |
Vệ chắn | Được bảo vệ |
Magnetics | Với Magnetics |
Đèn LED | Với đèn LED |
Các ống dẫn ánh sáng | Không có ống đèn |
Tốc độ | 1G |
Các cảng | 1 x 1 |
Định hướng | R / A |
Tab | Bỏ xuống. |
Phạm vi nhiệt độ hoạt động | -40°C đến 85°C |
Bao bì | T&R |
Chế độ điện áp | Vâng. |
Chế độ hiện tại | Vâng. |
Các đặc điểm chính
• Nhiệt độ hoạt động mở rộng từ -40°Cđến +85°C
• Yêu cầu đời sống sản phẩm tối thiểu là 10 năm
• 260 °C pin reflow trong hàn dán
• Độ dày bọc bằng vàng 0,76 μm
1,27 μm [50 μinch] niken
• Cải thiện tính toàn vẹn EMI và hiệu suất tính toàn vẹn tín hiệu
• Cả hai hiện tại và điện áp chế độ hỗ trợ chip PHY
• Jack RJ45 với từ tính tích hợp với yếu tố hình dạng 1x1 giải quyết nhiều ứng dụng công nghiệp
• Máy tính tích hợp làm giảm nỗ lực thiết kế (analog)
yêu cầu của khách hàng
• Cung cấp các loại băng và cuộn tiêu chuẩn hoặc thùng đựng để đóng gói đầy đủ
quy trình lắp ráp tự động hoặc thủ công
Ghi chú vị trí Jack:
RJ45 Jack chỉ nên được xử lý bởi các nhà để tránh biến dạng, ô nhiễm, hoặc thiệt hại khác cho các tin solder tiếp xúc và, khi áp dụng, tin solder lá chắn
A. Định hướng
Jack RJ45 với Magnetic tích hợp phải được đặt thẳng và đồng đều trên bảng PC. Một thiết bị giữ có thể giữ jack tại chỗ trong quá trình hàn.
B. Vị trí
Xác định lỗ trong bảng PC là để nhận được số một tin liên lạc, sau đó định hướng jack để số một tin hàn được thẳng hàng với lỗ. bắt đầu tất cả các tin hàn vào bảng,sau đó nhấn vào đầu của jack cho đến khi nó ngồi trên bảng PC.
