Đối với các ứng dụng mạng có độ tin cậy cao—switch, bo mạch nhúng, bộ định tuyến công nghiệp—việc lựa chọn giữa cổng đơn và đa cổng đầu nối RJ45 ảnh hưởng trực tiếp đến mật độ thiết kế, sự đơn giản của BOM, hiệu suất EMI và khả năng PoE. LINK-PP cung cấp cả hai loại với các lựa chọn được thiết kế cho tốc độ, tích hợp từ tính, che chắn và độ bền nhiệt.

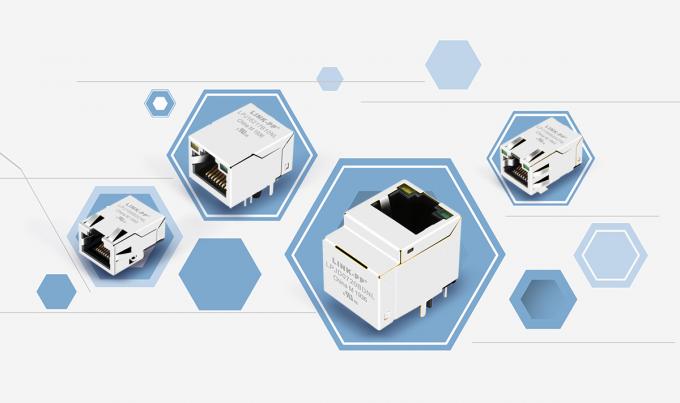

RJ45 cổng đơn (1×1) Modjacks/Magjacks phù hợp với các ứng dụng có cổng Ethernet cách ly—ví dụ: bo mạch phát triển, cổng và thiết bị một kênh. Danh mục sản phẩm của LINK-PP bao gồm các chuẩn 10/100Base-T, 1000Base-T và các chuẩn 2.5G–10GBase-T mới nổi.

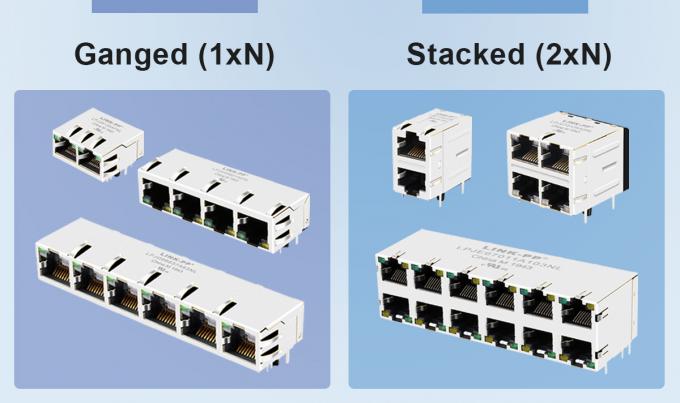

Mảng đa cổng của LINK-PP bao gồm các tùy chọn hàng đơn (1×2,1×3,1×4, 1×6, 1×8) và hàng kép xếp chồng (2×1, 2×2, 2×4, 2×6, 2×8)—hỗ trợ tối đa 16 cổng Ethernet trong một diện tích nhỏ gọn.
Theo hướng dẫn thiết kế của LINK-PP:
| Khía cạnh | Cổng đơn (1×1) | Đa cổng (1×N, 2×N) |
|---|---|---|
| Số lượng cổng | Đơn trên mỗi vỏ | Thông thường 2–8 (1×N), hoặc hàng kép xếp chồng (lên đến 16 cổng) |
| Diện tích PCB | Lớn hơn trên mỗi cổng | Tích hợp mật độ cao, ít linh kiện hơn |
| Quy mô & Chi phí BOM | Khối lượng thấp hơn, linh hoạt | Tiết kiệm chi phí ở quy mô lớn, ít vị trí hơn |
| Rủi ro EMI và Xuyên âm | Được bản địa hóa, cách ly dễ dàng hơn | Yêu cầu che chắn và bố trí EMI cẩn thận |
| Hỗ trợ từ tính/PoE | Thường được tích hợp (MagJack) trong một đơn vị duy nhất | Từ tính được chia sẻ trên các cổng trong mô-đun |
| Chỉ báo LED | Tùy chỉnh LED trên mỗi cổng | Thiết kế LED ganged hoặc trên mỗi cổng trong các mô-đun |
| Phạm vi nhiệt & Độ bền | -40°C đến +85°C, một số lên đến +105°C | Các cấp độ tương tự có sẵn; dung sai môi trường nhất quán |
| Các ứng dụng điển hình | Bộ công cụ nhúng, mô-đun công nghiệp | Switch, bộ định tuyến, NAS, viễn thông và bo mạch chủ máy chủ |
Đối với người đứng đầu dự án và kỹ sư mua sắm lập kế hoạch tích hợp mạng chip-to-board:
Nếu bạn cần so sánh mô hình phù hợp hoặc các đề xuất lựa chọn bộ phận được tối ưu hóa BOM, chúng tôi rất vui khi được hỗ trợ thêm.
