Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO

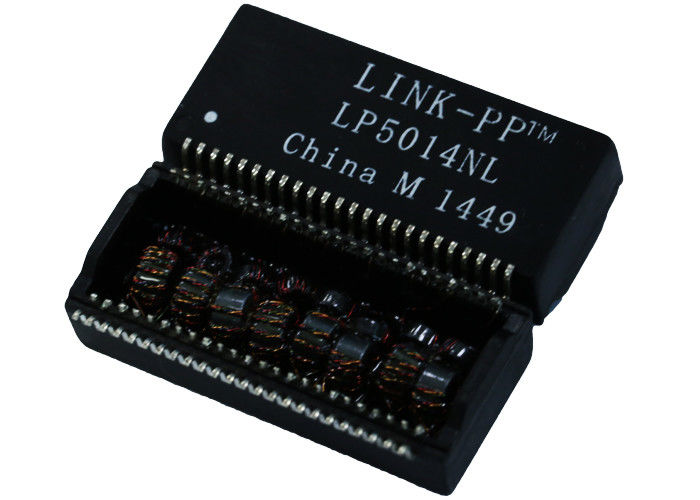

Số mô hình: LP5014NL
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 400/2000 / 10K / 25K
Giá bán: $0.06-$3.2
chi tiết đóng gói: T&R
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3KK / tháng
khoản mục: |
LP5014NL |
Cross PN: |
XF-LCZ3Y2ZA |
Ghim Không: |
48 chân |
Loạt: |
2 cổng GigE Transformer |
Kiểu chấm dứt: |
SMD / SMT |
Điện áp cách ly:: |
1500V |
MẪU: |
Cung cấp miễn phí |
Mặt cắt ngang: |
XF-LCZ3Y2ZA = LP5014NL |
khoản mục: |
LP5014NL |
Cross PN: |
XF-LCZ3Y2ZA |
Ghim Không: |
48 chân |
Loạt: |
2 cổng GigE Transformer |
Kiểu chấm dứt: |
SMD / SMT |
Điện áp cách ly:: |
1500V |
MẪU: |
Cung cấp miễn phí |
Mặt cắt ngang: |
XF-LCZ3Y2ZA = LP5014NL |
Điện Specifi cations @ 25 ° C
Điện cảm ........................... 350 µH phút.
với độ lệch DC 8 mA @ 100 KHz, 0,2 V
Điện cảm rò rỉ .......... 0,50 µH max.
@ 100 KHz, 0,2 V
Liên kết điện dung ........ 25 pF typ.
@ 100 KHz, 0,2 V
Kháng DC .................... 0.90 Ω max.
Mất chèn ..................... 0,3-100 MHz
Tối đa -1,1 dB
Trở lại mất (dB min.)
0,3-30 MHz .....................................- 18
40 MHz .........................................- 14.4
50 MHz .........................................- 13.1
60-80 MHz ......................................- 12
Cross Talk (dB phút)
0,3-30 MHz .....................................- 35
60-100 MHz ..................................... 28
Loại bỏ chế độ chung (dB min.)
0,3-30 MHz .....................................- 40
60 MHz ............................................ 35
80-100 MHz .................................... 30
Biến tỷ lệ ........................... 1 CT: 1 ± 5%
Cách ly Hi-Pot .... 1500 VAC 1 mA 1 giây.
Nhiệt độ hoạt động
.................................. -40 ° C đến +85 ° C
Mfr Mô tả gói | ROHS COMPLIANT |
REACH Compliant | Vâng |
Tuân thủ RoHS của EU | Vâng |
Trạng thái | Hoạt động hơn 20 năm |
Loại biến áp | Biến tần DATACOM |
Ứng dụng | LAN; 10/100/1000 BASE-T; ETHERNET |
Điện áp cách ly | 1500,0 V |
LINK-PP Cross | Dây chuyền tương đương dòng LP5014NL |
Tệp khả dụng | Datasheet / PDF, 3D Step / IGS |
Nhà sản xuất Series | PT61020EL Chéo Ghim vào Ghim tương tự |
Gắn tính năng | MẶT MẶT |
Số chức năng | 4 |
Nhiệt độ hoạt động-Min | -40,0 Cel |
Nhiệt độ hoạt động-Max | 85,0 Cel |
Cách đóng gói | TAPE & REEL 350pcs / Reel |
Điện cảm sơ cấp | 350,0 µH |
Terminal Finish | TIN |
Tỷ lệ chuyển đổi (Np: Ns) | 1CT: 1CT; 1CT: 1CT |
Tính năng bổ sung | ĐÚNG ĐỘ ẨM BAO GỒM TEMINAL CSONG |
