Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: RM5-1SSA9V1F
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 50/500/1000 / 60 nghìn
Giá bán: $0.11-$24
chi tiết đóng gói: CÁI MÂM
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 180 nghìn / tháng
một phần số: |
RM5-1SSA9V1F |
Sản xuất hàng loạt: |
LPJG47542A47NL |
loại trình kết nối: |
RJ45 |
Ứng dụng: |
10/100/1000 Base-T |
Kiểu lắp: |
Thông qua lỗ |
Che chắn: |
Được bảo vệ, EMI Finger |
một phần số: |
RM5-1SSA9V1F |
Sản xuất hàng loạt: |
LPJG47542A47NL |
loại trình kết nối: |
RJ45 |
Ứng dụng: |
10/100/1000 Base-T |
Kiểu lắp: |
Thông qua lỗ |
Che chắn: |
Được bảo vệ, EMI Finger |

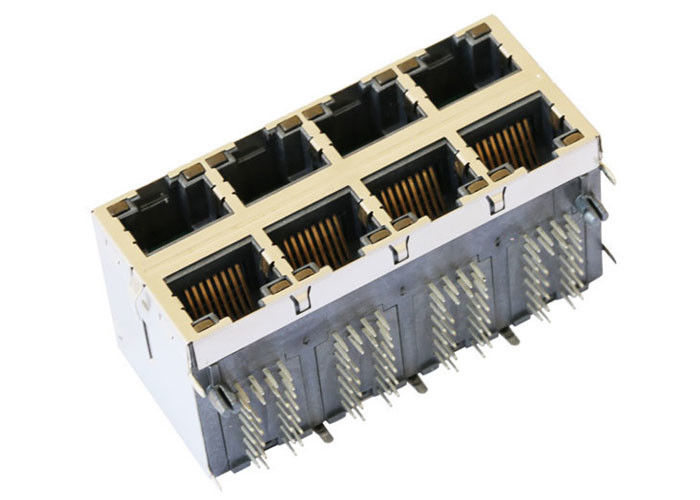

Thiết kế mô hình : RM5-1SSA9V1F
1 Được thiết kế cho ứng dụng thẻ giao diện mạng.
2 Được thiết kế để đáp ứng yêu cầu IEEE802.3u.
3 Có sẵn trong tất cả các tỷ lệ rẽ được sử dụng bởi IC ICufactures.
4 thành phần từ đơn giản nhất để đặt androute trên PCB.
5 Bảo tồn giảm thiểu không gian PCB.
6 Mô hình sản xuất hàng loạt : LPJG47542A47NL
7 10/100/1000 gigabit ethernet
8 Magnetics Rj45
9 Rj45 tích hợp từ tính
10 LED tùy chọn, EMI-ngón tay tùy chọn
Số phần LINK-PP | LPJG47542A47NL |
Thiết kế mẫu | RM5-1SSA9V1F |
Ứng dụng-Lan | ETHERNET |
Liên hệ với giao phối khu vực mạ | GOLD 6u "/ 15u" / 30u " |
Số lõi mỗi cổng | 12 |
Tùy chọn LED | VÀNG, XANH / VÀNG, XANH |
Chốt | TAB UP / DOWN |
Số cổng | 2X4 |
Góc gắn PCB | LỐI VÀO BÊN |
Chiều cao gói (mm) | 25,79 |
Chiều dài gói (mm) | 59,18 |
Chiều rộng gói (mm) | 28,35 |
Shield EMI Đàn organ điện tử | VỚI |
Tốc độ | 10/100/1000 BASE-T |
Nhiệt độ | 0 đến 70 ℃ |
Biến tỷ lệ RX | 1CT: 1CT |
Biến tỷ lệ TX | 1CT: 1CT |
Sự miêu tả
1. Tính năng loại sản phẩm:
1) Loại sản phẩm = Trình kết nối
2) Jack Loại = RJ45
3) Hồ sơ = Tiêu chuẩn
4) Định hướng lắp đặt PCB = Mục bên (Góc phải)
2. Đính kèm cơ khí:
1) Cấu hình Jack = 2 x 4
3. Đặc điểm điện:
1) Được bảo vệ = Có
4. Chấm dứt tính năng liên quan:
1) Ngón tay EMI - Dưới = Không có
2) Phương pháp chấm dứt = Hàn
5. Body Tính năng liên quan:
1) Cấu hình cổng = Đa
2) EMI Fingers -Top and Sides = Có / Không có
3) Định hướng chốt = Chuẩn - Chốt xuống
4) chiều dài đuôi PCB
6. liên hệ với tính năng liên quan:
1) Đã tải trước = Có
2) Loại chấm dứt liên hệ = Lỗ thông qua
7. nhà ở tính năng liên quan:
1) Kiểu kết nối = Jack
8. Tiêu chuẩn ngành:
1) Tuân thủ RoHS / ELV = Tuân thủ RoHS, tuân thủ ELV
2) Chì miễn phí quá trình hàn = sóng hàn có khả năng đến 240 ° C,
Sóng hàn có khả năng đến 260 ° C, sóng hàn có khả năng đến 265 ° C
Reflow-hàn tùy chọn;
3) Lịch sử tuân thủ RoHS / ELV = Luôn tuân thủ RoHS
9. Đánh dấu nhận dạng:
1) Màu LED trái (Vị trí số 1) = Xanh / Vàng - Điện trở 250 ohm
2) Màu LED phải (Vị trí số 2) = Xanh lá, Vàng - Điện trở 250 ohm
10. Điều kiện sử dụng:
1) Áp dụng cho = Bảng mạch in
2) Điều kiện môi trường = Văn phòng / Cơ sở
3) Nhiệt độ hoạt động (° C) = 0 - 70
11.Hipot:
1500Vrms MIN
Ứng dụng cho người dùng thiết bị đầu cuối
Được thiết kế để hỗ trợ các ứng dụng, chẳng hạn như modem ADSL, LAN-on-Bo mạch chủ. Các thiết bị giao tiếp và truyền thông như HUB, PC card, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL, giải pháp Call Center, hộp set top phức tạp, thiết lập cổng VOIP, giao thức Gateway Gateway, chuyển mạch ethernet nhanh. .
Lợi thế cạnh tranh
Cổng Lan Can 1x4 rj-45
18 năm kinh nghiệm sản xuất,
2600 nhân viên,
Kiểm tra 100%
Thời gian giao hàng linh hoạt
Khách hàng chủ yếu
Thiết kế cho Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......
Ứng dụng EMS
Được xây dựng trong linh hoạt PCB hội; Lắp ráp PCB linh hoạt cứng nhắc; Microelectronic, Flip Chip; Vi điện tử, Chip On Board; Hội đồng quang điện; RF / hội không dây; Thông qua lỗ hội; Surface Mount hội; Hệ thống hội; Lắp ráp bảng mạch in
