Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: XRJD-S-21-8-8-5
Tài liệu: LPJE106-3AWNL.pdf
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 50/500/1000 / 60 nghìn
Giá bán: $0.11-$14
chi tiết đóng gói: CÁI MÂM
Thời gian giao hàng: Trong kho hàng trong vòng 3 ngày
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 180 nghìn / tháng
Mã sản phẩm: |
XRJD-S-21-8-8-5 |
Cảng: |
2x1 Nữ |
từ tính: |
không có |
DẪN ĐẾN: |
XANH / XANH |
gắn kết: |
Mục nhập bên (góc phải) |
Đi qua: |
LPJE106-3AWNL = XRJD-S-21-8-8-5 |
Mã sản phẩm: |
XRJD-S-21-8-8-5 |
Cảng: |
2x1 Nữ |
từ tính: |
không có |
DẪN ĐẾN: |
XANH / XANH |
gắn kết: |
Mục nhập bên (góc phải) |
Đi qua: |
LPJE106-3AWNL = XRJD-S-21-8-8-5 |

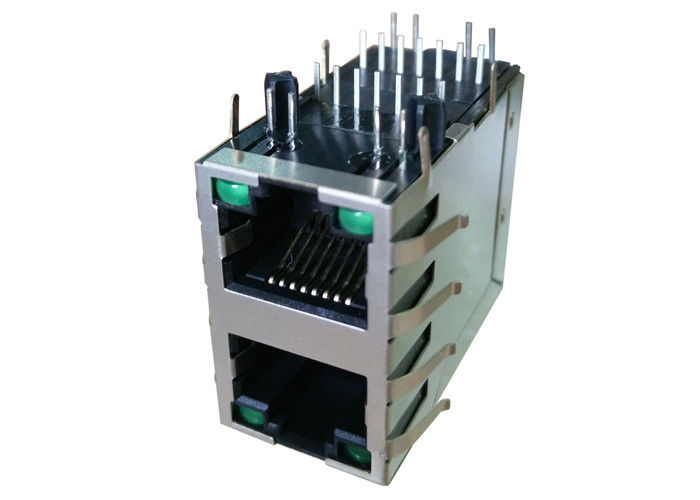

Đầu nối RJ45 xếp chồng XRJD-S-21-8-8-5 2x1 không có bộ lọc tích hợp. Lý tưởng cho các ứng dụng Gigabit Ethernet yêu cầu bộ lọc ngoài, thiết kế PCB nhỏ gọn và hiệu suất EMI cao.
Đầu nối RJ45 xếp chồng XRJD-S-21-8-8-5 không có bộ lọctuân thủ các tiêu chuẩn IEEE 802.3ab, đảm bảo hiệu suất mạng Gigabit đáng tin cậy. Được thiết kế theo cấu hình cổng xếp chồng 2x1, đầu nối này cho phép bố cục PCB mật độ caotrong khi vẫn duy trì hiệu suất điện và cơ khí xuất sắc.Không giống như các jack RJ45 có bộ lọc tích hợp, mẫu này cho phép kỹ sư tối ưu hóa bố cục PHY, kiểm soát EMI và tính toàn vẹn tín hiệusử dụng mạch bộ lọc ngoài—làm cho nó trở nên lý tưởng cho mạng công nghiệp, thiết bị viễn thông và hệ thống nhúng.Đặc điểm chính
Cấu hình cổng: RJ45 xếp chồng 2x1Loại đầu nối: Đầu nối RJ45 không có bộ lọc tích hợpỨng dụng:
| Độ ẩm | < 70% RH |
|---|---|
| Điện trở cách điện | ≥ 500 MΩ (500V DC) |
| Độ bền điện môi | 1000V AC (50/60Hz, 1 phút) |
| 2. Thông số kỹ thuật cơ khí | Thông số |
| Thông số kỹ thuật | Vật liệu vỏ |
| PBT UL94V-0 | Vật liệu tiếp điểm |
| Độ ẩm | < 70% RH |
|---|---|
| Vật liệu che chắn | Đồng thau mạ niken |
| Lực ghép nối | ≤ 2.2 kgf |
| Độ bền giữ | ≥ 3.0 kgf |
| Độ bền | ≥ 750 chu kỳ |
| 3. Thông số kỹ thuật môi trường | Thông số |
| Thông số kỹ thuật | Nhiệt độ hoạt động |
| -40°C đến +85°C | Nhiệt độ lưu trữ |
| Độ ẩm | < 70% RH |
|---|---|
| Hàn | UL (Số hồ sơ E484635), tuân thủ RoHS |
| Chứng nhận | UL (Số hồ sơ E484635), tuân thủ RoHS |
| Tờ dữ liệu XRJD-S-21-8-8-5 | Tại sao chọn Đầu nối RJ45 không có bộ lọc tích hợp? |
| 1. Tính linh hoạt trong thiết kế | Sử dụng bộ lọc ngoài cho phép: |
| Kiểm soát tốt hơn việc định tuyến tín hiệu | Lọc tùy chỉnh và triệt tiêu EMI |
Cải thiện độ tin cậy tổng thể của hệ thống
| Không gian PCB | Linh hoạt | Nhỏ gọn hơn |
|---|---|---|
| Kiểm soát EMI | Điều chỉnh bên ngoài | Tích hợp sẵn |
| Chi phí | Thấp hơn | Cao hơn |
| Ứng dụng | Hệ thống tùy chỉnh | Thiết kế cắm và chạy |
