Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: LP5004NLE
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 400/2000 / 10K / 25K
Giá bán: $0.06-$3.2
chi tiết đóng gói: T&R
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3KK / tháng
Thông số kỹ thuật: |
LP5004NLE |
Ethernet: |
1000 BASE-T |
lắp ráp: |
SMD |
Đo: |
17,70x15,80x6,60 mm |
MẪU: |
Miễn phí |
Nhiệt độ: |
0 ℃ đến + 70 ℃ |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Bước / Biểu dữ liệu |
Thông số kỹ thuật: |
LP5004NLE |
Ethernet: |
1000 BASE-T |
lắp ráp: |
SMD |
Đo: |
17,70x15,80x6,60 mm |
MẪU: |
Miễn phí |
Nhiệt độ: |
0 ℃ đến + 70 ℃ |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Bước / Biểu dữ liệu |
Thông tin chi tiết:

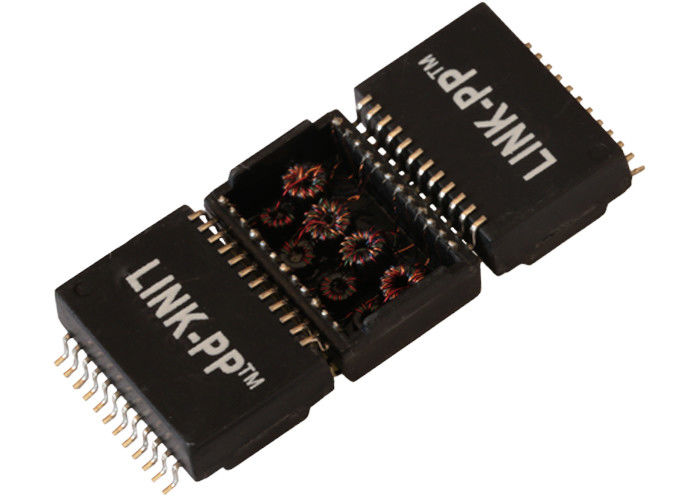

| LP5004NLE Gigabit Magnetics Transformer 1 Cổng lắp đặt bề mặt | |
| Số phần LINK-PP | LP5004NLE |
| Tốc độ | 1000BASE-T |
| Số cổng | ĐỘC THÂN |
| Ứng dụng - LAN | ETHERNET (NON PoE) |
| Gói | SMD |
| Nhiệt độ | 0 ℃ đến + 70 ℃ |
| AutomDX | VÂNG |
| Bình luận | CÙNG AS NL VERSION |
| Cấu hình RX | T, C, S |
| Cấu hình TX | T, C, S |
| Xây dựng | MỞ KHUNG |
| Số lõi mỗi cổng | số 8 |
| Chiều cao gói (inch) | 0,260 |
| Chiều cao gói (mm) | 6,60 |
| Chiều dài gói (inch) | 0,697 |
| Chiều dài gói (mm) | 17,7 |
| Chiều rộng gói (Inch) | 0,496 |
| Chiều rộng gói (mm) | 12,6 |
| Biến tỷ lệ RX | 1CT: 1CT |
| Biến tỷ lệ TX | 1CT: 1CT |
tại sao chọn chúng tôi
Nhà cung cấp hàng đầu thế giới về đầu nối RJ45 tích hợp và máy biến áp từ rời rạc
chứng chỉ chuyên nghiệp
• ISO 9001: 2008
• Chứng nhận UL
• Tiếp cận Cetitifaction
• Tuân thủ RoHS
• Chính sách môi trường tích cực
100% đảm bảo Qualtiy
• Sản xuất dưới sự kiểm soát nghiêm ngặt.
• 100% thử nghiệm (không chỉ kiểm tra hàng loạt)
• LINK-PP là OEM của TE (Tyco) trong 9 năm
• Khách hàng thành công: Texas Instruments Samsung Cisco Siemens và Intel…
• LINK-PP là nhà cung cấp ưa thích của TI (Texas Instruments)
• Đảm bảo chất lượng: 6 năm
Giá cả cạnh tranh và dịch vụ
• Giá cạnh tranh hơn so với Pulse Tyco Halo và Amphenol
• thời gian giao hàng: 2-3 tuần sau khi đơn đặt hàng
• Các mẫu miễn phí có sẵn
• Cung cấp thiết kế mới cho các yêu cầu của khách hàng
• Giảm 90% chi phí vận chuyển của DHL UPS DEDEX hoặc TNT
LINK-PP Chính sách công ty
• Mục tiêu của công ty là đạt được mức độ hài lòng cao nhất của khách hàng
Thông qua cải tiến liên tục về chất lượng, giao hàng và dịch vụ
• LINK-PP cam kết và mong đợi hiệu suất chất lượng từ mọi nhân viên
• Các sản phẩm và dịch vụ không có khiếm khuyết của công ty
| Mô tả thử nghiệm | SPEC | 1 | 2 | 3 | TEST FREQ. | |||||||||||
| T1 | T2 | T3 | T4 | T1 | T2 | T3 | T4 | T1 | T2 | T3 | T4 | |||||
| OCL (Kiểm tra bởi TH2818) | 350uH MIN | 620 | 609 | 580 | 594 | 602 | 597 | 605 | 600 | 576 | 563 | 578 | 580 | 100KHz 0.1V 8mA | ||
| Tỷ lệ rẽ (Kiểm tra bởi TH2818) | 1CT∶1CT | được | được | được | được | được | được | được | được | được | được | được | được | --- | ||
| Mất chèn (Kiểm tra bởi HP8712ET) | -1,0dB MAX | -0,30 | -0,29 | -0,27 | -0,25 | -0,38 | -0,35 | -0,33 | -0,35 | -0,30 | -0,28 | -0,31 | -0,29 | 1-100MHz | ||
| Return Loss (Kiểm tra bởi HP8712ET) | -18dB MIN | -22,7 | -23,4 | -22,2 | -21,8 | -23,0 | -22,9 | -23,4 | -21,8 | -20,6 | -21,2 | -21,4 | -20,2 | 1-40MHz | ||
| -16dB MIN | -19,4 | -17,9 | -18,6 | -19,3 | -17,9 | -17,8 | -18,3 | -18,5 | -18,7 | -18,0 | -18,4 | -18,0 | 50MHz | |||
| -12dB MIN | -16,1 | -15,6 | -15,5 | -15,8 | -15,8 | -15,1 | -15,8 | -15,5 | -15,3 | -15,2 | -15,6 | -15,4 | 60-80MHz | |||
| -10dB MIN | -15,0 | -15,1 | -15,0 | -15,0 | -14,9 | -14,3 | -14,1 | -14,3 | -15,2 | -15,0 | -15,0 | -15,1 | 100MHz | |||
| Crosstalk (Kiểm tra bởi HP8712ET) | -45dB MIN | -52.1 | -50,3 | -49,8 | -48,9 | -49,3 | -50,3 | 30MHz | ||||||||
| -40dB PHÚT | -44,7 | -43,9 | -44,0 | -42,9 | -43,4 | -44,2 | 60MHz | |||||||||
| -35dB MIN | -39,8 | -38,6 | -38,1 | -38,7 | -39,5 | -38,9 | 100MHz | |||||||||
| DCMR (Kiểm tra bởi HP8712ET) | -43dB MIN | -58,3 | -57,6 | -56,4 | -56,0 | -58,7 | -56,9 | -57,2 | -56,7 | -50,2 | -51,6 | -50,9 | -51,3 | 30MHz | ||
| -37dB MIN | -44,6 | -44,2 | -40,9 | -39,8 | -43,1 | -42,7 | -45,0 | -43,9 | -42,5 | -41,8 | -42,5 | -41,8 | 60MHz | |||
| -33dB MIN | -38,2 | -37,5 | -35,9 | -35,6 | -37,3 | -36,0 | -38,7 | -38,3 | -37,9 | -37,6 | -38,2 | -37,9 | 100MHz | |||
| Hipot (Thử nghiệm bởi WB2670A) | 1500Vrms | được | được | được | được | được | được | được | được | được | được | được | được | PRI ĐẾN SEC | ||
