Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,ROHS,REACH,ISO
Số mô hình: ETH1-460L
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 400/2000 / 10K / 25K
Giá bán: $0.06-$3.2
chi tiết đóng gói: T&R
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3KK / tháng
loại máy biến áp: |
ETH1-460L Đường truyền tín hiệu |
Tỉ lệ lần lượt: |
Máy phát 1: 1, Máy thu 1: 1 |
Tiêu chuẩn: |
IEEE 802.3at2009 và IEEE 802.3.bt |
Điện cảm mạch hở: |
350μH |
Nhiệt độ môi trường xung quanh: |
-40°C đến +85°C |
bù đắp hiện tại: |
35mA ở 25°C |
Loại cách ly lăn lăn: |
VRMS 1500 |
điện áp cách ly: |
1,5kV |
loại máy biến áp: |
ETH1-460L Đường truyền tín hiệu |
Tỉ lệ lần lượt: |
Máy phát 1: 1, Máy thu 1: 1 |
Tiêu chuẩn: |
IEEE 802.3at2009 và IEEE 802.3.bt |
Điện cảm mạch hở: |
350μH |
Nhiệt độ môi trường xung quanh: |
-40°C đến +85°C |
bù đắp hiện tại: |
35mA ở 25°C |
Loại cách ly lăn lăn: |
VRMS 1500 |
điện áp cách ly: |
1,5kV |
Bộ biến áp LAN ETH1-460L được thiết kế để đáp ứng nhu cầu của các ứng dụng PoE cộng với. Từ vượt quá yêu cầu Gigabit Ethernet để cung cấp hiệu suất mạnh mẽ trong các kịch bản PoE + và PoE ++,những bộ biến áp này làm tăng hiệu quả của thiết kế mạng hiện đại.
1Thiết kế công suất cao cho các nhà máy dây cáp 4P tại60/120 watt, đảm bảo cung cấp năng lượng mạnh mẽ trong các ứng dụng mạng.
2. Lượng vượt quáGigabit Ethernetcác yêu cầu về mất mát trả về cho truyền dữ liệu tốc độ cao.
3. Phù hợp vớiIEEE 802.3at-2009vàIEEE 802.3.btTiêu chuẩn ngành công nghiệp loại 4 cho các ứng dụng PoE+ và PoE++
4. Có thể xử lý 22,5 mA tối thiểu DC offset ở 85 ° C, với một sự gia tăng nhiệt độ điển hình là 7 ° C với 800 mA và 10 ° C với 1000 mA DC được áp dụng, duy trì sự ổn định trong các điều kiện môi trường khác nhau.
5Giải pháp một thành phần này có thể được sử dụng thay cho hai phần ETH1-230, tiết kiệm không gian bảng giá trị.
6. Phạm vi nhiệt độ môi trường rộng-40°C đến +85°Cphù hợp với các điều kiện môi trường khác nhau.
7.Ferritevật liệu cốt lõi để tăng hiệu suất vàCác thiết bị đầu cuối phù hợp với RoHScho sự bền vững của môi trường.
8. chịu được đến ba 40 giây dòng chảy lại tại+260°C, đảm bảo độ bền và độ tin cậy trong quá trình lắp ráp.
9. Phù hợp với802.3af thông số kỹ thuậtvới sự mất tích chèn tối thiểu và mất mát trở lại tuyệt vời trên toàn bộ phạm vi tần số.
|

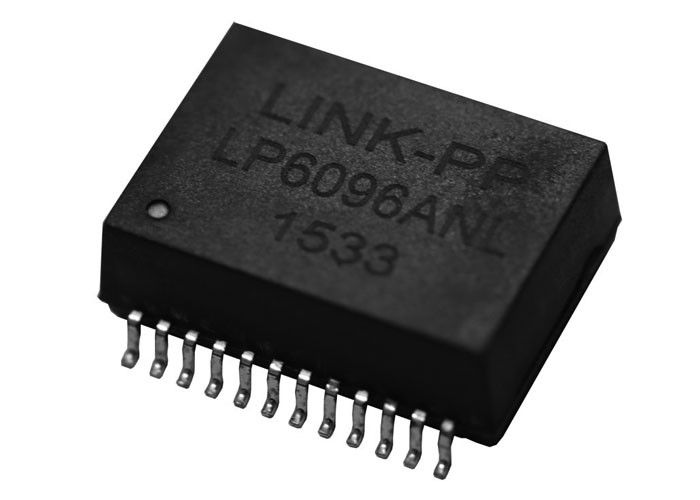

LINK-PP LP6096ANL bằng ETH1-460L |
|
|
Số phần LINK-PP |
LP6096ANL |
|
Số bộ phận máy bay |
ETH1-460L |
|
Tốc độ |
1000BASE-T |
|
Ứng dụng - LAN |
ETHERNET (PoE+) |
|
Vật liệu lõi |
Ferrite |
| Chuyển tỷ lệ RX | 1CT:1CT |
| Chuyển tỷ lệ TX | 1CT:1CT |
| Mất tích nhập |
1.0 min dB từ 0,1 MHz đến 100 MHz 1.2 min dB ở 125 MHz |
| Lợi nhuận mất mát | 18 dB phút từ 1 MHz đến 40 MHz 16 dB phút ở 50 MHz 12 dB phút ở 80 MHz 10 dB phút ở 100 MHz |
| Khả năng dẫn điện | 350 uH |
| lăn lăn để cách ly lăn | 1500 Vrms |
| Việc chấm dứt | Phù hợp với RoHS. tương thích với 260 ° C. Tin-bạc-bốm trên thiếc trên niken trên phos kết thúc đồng |
|
Nhiệt độ hoạt động |
-40°C đến +85°C |
| Mức độ nhạy cảm với độ ẩm (MSL) | 1 |
|
Trọng lượng |
3.6 g |
|
Gói |
50/13" cuộn; băng nhựa: 32mm rộng, 0,5mm dày, khoảng cách túi 24mm, 10.6mm độ sâu túi |
