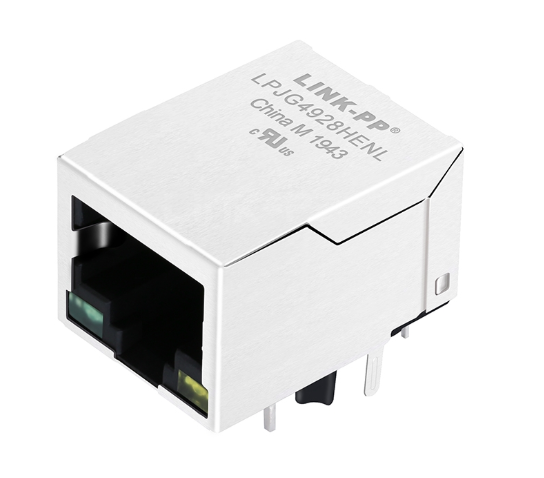

Đầu nối RJ45 LPJG4928HENL 1000 Base-T PoE+ có cổng LED 1x1

LPJG4928HENL là đầu nối RJ45 1000 Base-T một cổng có từ tính tích hợp cho các ứng dụng PoE+. Xuyên lỗ, góc vuông, 10P8C, đèn LED xanh lục/vàng, dải nhiệt độ công nghiệp.

Các tính năng chính củaLPJG4928HENLPoE+ RJ45

1. Hiệu suất Gigabit: Hỗ trợ tốc độ Ethernet 10/100/1000 Base-T cho các ứng dụng băng thông cao.
2. Khả năng PoE+ nâng cao:Tuân thủ IEEE 802.3at, xử lý dòng điện liên tục lên tới 720mA @ 57VDC trên các chân PSE.
3. Độ tin cậy trong công nghiệp: Hoạt động hoàn hảo ở nhiệt độ khắc nghiệt từ -40°C đến +85°C.
4. Thiết kế tích hợp: Từ tính tích hợp (tỷ lệ xoay 1CT:1CT) giúp giảm dấu chân PCB và đơn giản hóa việc định tuyến.
5. Chỉ báo trạng thái trực quan:Tích hợp đèn LED bên trái (Xanh lục) và Bên phải (Vàng) để dễ dàng theo dõi trạng thái mạng.
6. Cấu trúc chắc chắn:* Tấm chắn EMI bằng thép không gỉ và vỏ PBT được xếp hạng UL94V-0 đảm bảo độ bền và an toàn.

Thông số kỹ thuật củaĐầu nối RJ45 LPJG4928HENL có đèn LED

1. Thông số chung của sản phẩm

2. Thông số kỹ thuật điện (@25°C)

3. Thông số kỹ thuật vật liệu & môi trường

1. Nhiệt độ hoạt động:-40°C đến +85°C (Cấp công nghiệp)
2. Vật liệu nhà ở:PBT nhựa nhiệt dẻo + 30% sợi thủy tinh (Xếp hạng UL94V-0)
3. Tài liệu liên hệ:Đồng Phosphor (C5210R-EH), độ dày 0,35mm
4. Mạ liên hệ:Tối thiểu 6µ" Vàng trên khu vực giao phối
5. Vật liệu ghim:Đồng thau (C2680R-H), độ dày 0,35mm
6. Nhiệt độ hàn sóng:** 265°C MAX trong 5 giây

Bảng dữ liệu đầu nối RJ45 LPJG4928HENL 1000 Base-T

Chi tiết đèn LED LPJG4928HENL

LPJG4928HENL bao gồmđèn LED képđể hỗ trợ giám sát trạng thái trực quan.

Đèn LED bên trái

• Màu sắc:Màu xanh lá
• Bước sóng cực đại:565nm
• Điện áp chuyển tiếp:1,8–2,6V @ 20mA
• Dòng điện ngược:Tối đa 10µA @ 5V

Đèn LED bên phải

• Màu sắc:Màu vàng
• Bước sóng cực đại:585nm
• Điện áp chuyển tiếp:1,8–2,6V @ 20mA
• Dòng điện ngược:Tối đa 10µA @ 5V

Những đèn LED này giúp cung cấp khả năng hiển thị liên kết, hoạt động hoặc trạng thái trong thiết kế thiết bị Ethernet.

Ứng dụng của PoE Magjack

LPJG4928HENL được thiết kế chính xác cho viễn thông, phần cứng mạng và thiết bị truyền thông công nghiệp, bao gồm:

• Thiết bị SOHO:Modem ADSL, Bộ định tuyến và Cổng.
• Mạng doanh nghiệp:Bộ chuyển mạch mạng, Hub và Đầu phun PoE.
• Hệ thống nhúng:Thiết kế mạng LAN trên bo mạch chủ (LOM).
• IoT công nghiệp: Bộ điều khiển tòa nhà thông minh và camera IP/điểm truy cập hỗ trợ PoE+.

Tại sao chọn đầu nối RJ45 LINK-PP?

LINK-PP là nhà sản xuất linh kiện mạng đáng tin cậy trên toàn cầu, mang lại hiệu suất cao, nguồn cung cấp ổn định và giá trị đặc biệt. Đầu nối LINK-PP RJ45 được thiết kế để kết nối Ethernet đáng tin cậy trong các ứng dụng mạng, công nghiệp và PoE. Với từ tính tích hợp, hiệu suất điện ổn định và kết cấu bền bỉ, chúng giúp đơn giản hóa thiết kế PCB đồng thời đảm bảo độ tin cậy của mạng lâu dài.

Ưu điểm chính của LINK-PP RJ45

1. Từ tính tích hợp tiết kiệm không gian: Máy biến áp tích hợp đơn giản hóa BOM của bạn, tiết kiệm không gian PCB quan trọng và cải thiện đáng kể hiệu suất EMI/nhiễu xuyên âm.
2. Phạm vi toàn diện: Từ tiêu chuẩn 10/100M đến 10G Base-T tốc độ cao, với sự hỗ trợ đầy đủ cho PoE, PoE+ và PoE++(lên đến 90W) ứng dụng.
3. Thay thế thả vào liền mạch: Các lựa chọn thay thế pin-to-pin chính xác cho các thương hiệu cũ (Pulse, Halo, Wurth, v.v.), giúp bạn khắc phục tình trạng thiếu hụt chuỗi cung ứng mà không cần thiết kế lại PCB.
4. Độ tin cậy được chứng nhận: Được chế tạo bằng vật liệu cao cấp (các điểm tiếp xúc mạ vàng, tấm chắn bằng thép không gỉ) và được hỗ trợ bởi các chứng nhận UL, RoHS và REACH.
5. Giá trị trực tiếp tại nhà máy: Là nhà sản xuất ban đầu, chúng tôi cung cấp giá cả cạnh tranh, kiểm soát chất lượng tự động và thời gian giao hàng nhanh.
6. Khả năng tương thích PHY chuyên nghiệp: Hỗ trợ FAE miễn phí để đảm bảo RJ45 của chúng tôi phù hợp hoàn hảo với các chip PHY đã chọn của bạn (Realtek, Broadcom, TI, Marvell, v.v.).
