Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,ROHS,Reach,ISO
Số mô hình: HR911157C
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 50/500/1000 / 25 nghìn
Giá bán: $0.05-$1.28
chi tiết đóng gói: 50 cái / khay, 1200 cái / carton
Thời gian giao hàng: 3-5 ngày
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 4200K-PCS / Tháng
Loại sản phẩm: |
Đầu nối HR911157C 8P8C |
Số cổng: |
1x1 |
Tốc độ: |
10BASE-T, 100BASE-TX |
định hướng chốt: |
Xuống |
Loại lắp đặt: |
Qua lỗ (tht) |
tùy chọn đèn led: |
Xanh/Vàng |
Loại sản phẩm: |
Đầu nối HR911157C 8P8C |
Số cổng: |
1x1 |
Tốc độ: |
10BASE-T, 100BASE-TX |
định hướng chốt: |
Xuống |
Loại lắp đặt: |
Qua lỗ (tht) |
tùy chọn đèn led: |
Xanh/Vàng |

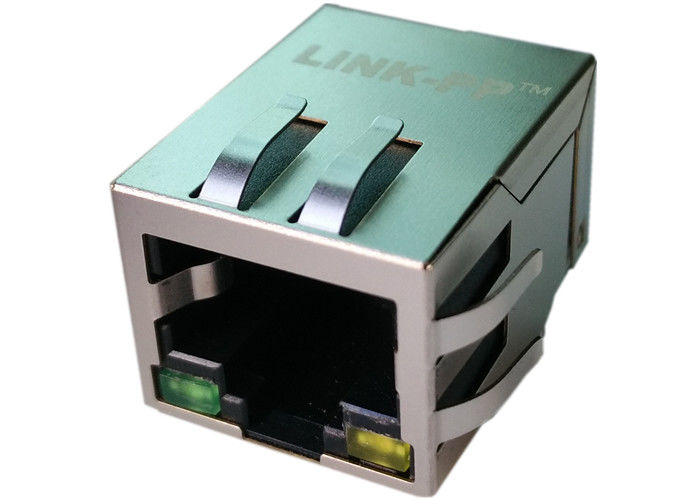

LPJ0017GENL là đầu nối 8P8C RJ45 một cổng với từ tính 10/100 Base-T tích hợp được sản xuất bởi LINK-PP International Technology Co., Limited.Bộ kết nối này kết hợp jack RJ45 vật lý với các thành phần từ tích hợp (điện biến) cần thiết cho điều kiện tín hiệu Ethernet và cách lyNó có các chỉ số LED kép (Xanh và vàng) và được thiết kế cho các ứng dụng mạng khác nhau, bao gồm các thiết bị SOHO (Nhà văn phòng nhỏ / Văn phòng tại nhà), thực hiện LAN trên bảng chủ, trung tâm,và công tắc.
Thiết kế từ tính tích hợp mang lại lợi thế bằng cách loại bỏ nhu cầu về các thành phần biến áp riêng biệt, giảm số lượng thành phần, đơn giản hóa bố cục PCB và tiết kiệm không gian bảng giá trị.Điều này làm cho LPJ0017GENL một giải pháp hiệu quả cho thiết kế không gian hạn chế đòi hỏi kết nối Ethernet.
|
Kết nối RJ45 cổng duy nhất với từ tính tích hợp 10/100 Base-T, đèn LED màu xanh lá cây / vàng, Tab Down, RoHS |
|
|
Số phần LINK-PP |
LPJ0017GENL |
|
Số phần |
HR911157C |
|
Ứng dụng LAN |
ETHERNET (No PoE) |
|
AutomDX |
Vâng |
|
Bst mạch |
Vâng |
|
Cấu hình RX |
T,C |
|
Cấu hình TX |
T,C |
|
Contact mating Area Plating (Thiết kế khu vực giao phối liên lạc) |
Vàng 6u"/15u"/30u" |
|
Cores per Port |
4 |
|
Đèn dẫn điện |
Không Diode |
|
Tùy chọn LED |
Màu xanh lá cây/màu vàng |
|
Chốt |
TAB DOWN |
|
Số cảng |
1X1 |
|
PCB |
FR4 |
|
PCB Mount Angle |
SIDE ENTRY |
|
Đường giữ PCB |
T POST |
|
Chiều cao gói (inches) |
0.531 |
|
Chiều cao bao bì (mm) |
13.50 |
|
Chiều dài gói (inches) |
0.839 |
|
Package Length (mm) |
21.30 |
|
Chiều rộng gói (Inch) |
0.630 |
|
Package Width (mm) |
16.00 |
|
Loại chân |
THT SOLDER |
|
Phù hợp với RoHS |
YES-RoHS-5 với loại trừ solder |
|
Tìm kiếm |
Vâng |
|
Shield EMI Tab |
Với |
|
Tốc độ |
10/100 BASE-T |
|
Nhiệt độ |
0 đến 70°C |
|
Turn Ratio RX |
1CT:1CT |
|
Turn Ratio TX |
1CT:1CT |
LPJ0017GENL được tối ưu hóa cho các ứng dụng Ethernet 10/100 Base-T. Tỷ lệ xoay biến áp được duy trì chính xác ở mức 1: 1 cho cả hai cặp phát và nhận,đảm bảo tính toàn vẹn của tín hiệu qua hàng rào cách lyĐộ thấm đầu tiên được chỉ định ở mức tối thiểu 350μH ở 100MHz với sự thiên vị DC 0,1V 8mA, đủ để duy trì chất lượng tín hiệu trong các ứng dụng Ethernet.
Bộ kết nối cho thấy hiệu suất tuyệt vời trên các thông số điện chính.đảm bảo cường độ tín hiệu được duy trì trên phạm vi tần số được sử dụng bởi 10/100 Ethernet. Các thông số kỹ thuật về tổn thất trở lại khác nhau theo dải tần số (-18dB ở tần số 1-30 MHz, -16dB ở tần số 40 MHz, -14dB ở tần số 50 MHz và -12dB ở tần số 60-80 MHz), đảm bảo phản xạ tín hiệu được giữ ở mức tối thiểu,giảm lỗi dữ liệu.
Cross-talk giữa các cặp tín hiệu được kiểm soát tốt, với các thông số kỹ thuật dao động từ -45dB ở 30MHz đến -35dB ở 100MHz, cung cấp tách kênh tuyệt vời.Phạm vi từ chối chế độ thông thường từ -35dB ở 30 MHz đến -25dB ở 100 MHz, giảm hiệu quả nhiễu điện từ. cách ly được đánh giá là 1500Vrms (kiểm tra hipot), cung cấp bảo vệ mạnh mẽ chống lại sự gia tăng điện áp và đảm bảo an toàn trong các ứng dụng khác nhau.
TạiLINK-PP, chúng tôi chuyên về các giải pháp RJ45 hiệu suất cao phù hợp với nhu cầu mạng hiện đại:
