Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,ROHS,Reach,ISO
Số mô hình: HR921157C
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 50/500/1000 / 25 nghìn
Giá bán: $0.05-$1.28
chi tiết đóng gói: 50 cái / khay, 1200 cái / carton
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 4200K-PCS / Tháng
Tuân thủ: |
Đáp ứng đặc điểm kỹ thuật IEEE802.3 |
dẫn: |
Trái: xanh, phải: màu vàng |
Kiểm tra Hipot: |
1500Vrms |
Điện cảm OCL: |
350μH phút |
Tỷ lệ rẽ: |
1ct: 1ct (± 2%) |
Phạm vi nhiệt độ hoạt động: |
0°C đến 70°C |
Tuân thủ: |
Đáp ứng đặc điểm kỹ thuật IEEE802.3 |
dẫn: |
Trái: xanh, phải: màu vàng |
Kiểm tra Hipot: |
1500Vrms |
Điện cảm OCL: |
350μH phút |
Tỷ lệ rẽ: |
1ct: 1ct (± 2%) |
Phạm vi nhiệt độ hoạt động: |
0°C đến 70°C |
| Nhóm | Thông số kỹ thuật |
|---|---|
| Thông số kỹ thuật LED | |

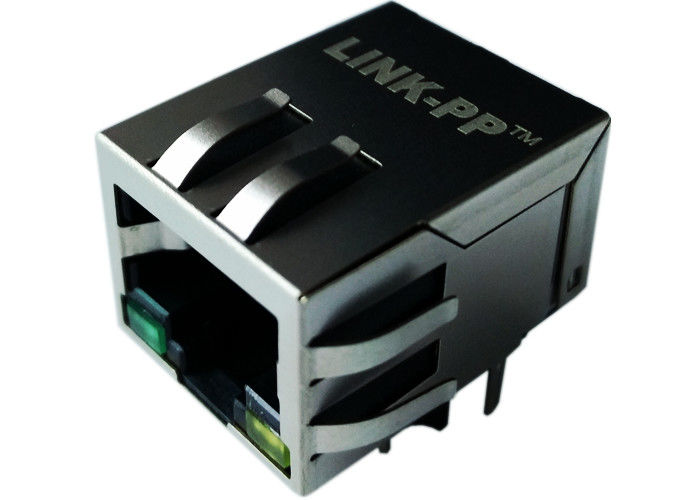

| Cấu hình LED | Hai (Trái: Xanh, Bên phải: Vàng) |
| Phát ra màu sắc | Xanh: 565nmMàu vàng: 585nm |
| Điện áp phía trước (VF) | 1.8 2.8V @ IF = 20mA (cả hai màu) |
| Dòng điện ngược (IR) | Max 10μA @ VR = 5V (cả hai màu) |
| Thông số kỹ thuật cơ khí | |
| Kích thước (mm) | Chiều rộng: 15.93Chiều cao: 13.80 Độ sâu: 21.25 |
| Định dạng PCB | 2.54mm Pitch |
| Loại lắp đặt | Thông qua lỗ (THT) |
| Định hướng | Cổng trước |
| Thông số kỹ thuật vật liệu | |
| Nhà ở | Thermoplastic PBT + 30% Sợi thủy tinh (UL94V-0) |
| Liên hệ | Phosphor Bronze C5210R-EH, Độ dày = 0,35mm |
| Đinh | Đồng C2680R-H, Độ dày = 0,35mm |
| Vệ trường | SUS 201-1/2H, Độ dày = 0,2mm |
| Bọc tiếp xúc | Vàng 6 Micro-Inch Min. trong khu vực tiếp xúc |
| Nhiệt độ hàn | Tối đa 265 °C trong 5 giây (Lò sóng) |
| Tuân thủ | |
| Phù hợp môi trường | Phù hợp với RoHS |
| Tiêu chuẩn tuân thủ | Phù hợp với thông số kỹ thuật IEEE802.3 |
| Thông số kỹ thuật điện (@25°C) | |
| Tỷ lệ xoay (± 2%) | TX = 1CT:1CT, RX = 1CT:1CT |
| Khả năng dẫn điện OCL | 350μH Min @ 100MHz / 0.1V, 8mA DC Bias |
| Mất tích nhập | -1,0dB tối đa (0,3 ‰ 100MHz) |
| Mất trở lại (dB Min @ 100Ω) | 1 ¢ 30MHz: -18, 40MHz: -16, 50MHz: -14, 60 ¢ 80MHz: -12 |
| Crosstalk (dB Min) | 30 MHz: -45, 60 MHz: -40, 100 MHz: -35 |
| Phân loại chế độ thông thường (dB Min) | 30MHz: -35, 60MHz: -30, 100MHz: -25 |
| Thử nghiệm Hipot | 1500Vrms |
| Phạm vi nhiệt độ hoạt động | 0°C đến +70°C |
LPJ0017GENL được thiết kế đặc biệt cho các ứng dụng yêu cầu kết nối Ethernet 10/100 Base-T, bao gồm:
Thiết kế từ tính tích hợp đơn giản hóa việc thực hiện trong các ứng dụng này bằng cách loại bỏ nhu cầu về các thành phần biến áp riêng biệt, giảm số lượng thành phần, sự phức tạp của lắp ráp,và các điểm thất bại tiềm năng.
