Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,ROHS,Reach,ISO
Số mô hình: JXD2-0015NL
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 50/500/1000 / 25 nghìn
Giá bán: $0.09-$1.85
chi tiết đóng gói: Tùy chọn
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3000000 / tháng
P/N: |
JXD2-0015NL |
Tốc độ dữ liệu: |
10/100/1000BASE-T |
Tự cảm chính: |
≥350 μH (ở 100 kHz) |
Sự cách ly: |
≥2250 VDC |
đèn LED: |
Trái (Vàng), Phải (Xanh) |
Chiều rộng gói: |
16,00mm |
Chiều dài gói: |
16,82 mm |
chiều cao gói hàng: |
16,90 mm |
P/N: |
JXD2-0015NL |
Tốc độ dữ liệu: |
10/100/1000BASE-T |
Tự cảm chính: |
≥350 μH (ở 100 kHz) |
Sự cách ly: |
≥2250 VDC |
đèn LED: |
Trái (Vàng), Phải (Xanh) |
Chiều rộng gói: |
16,00mm |
Chiều dài gói: |
16,82 mm |
chiều cao gói hàng: |
16,90 mm |

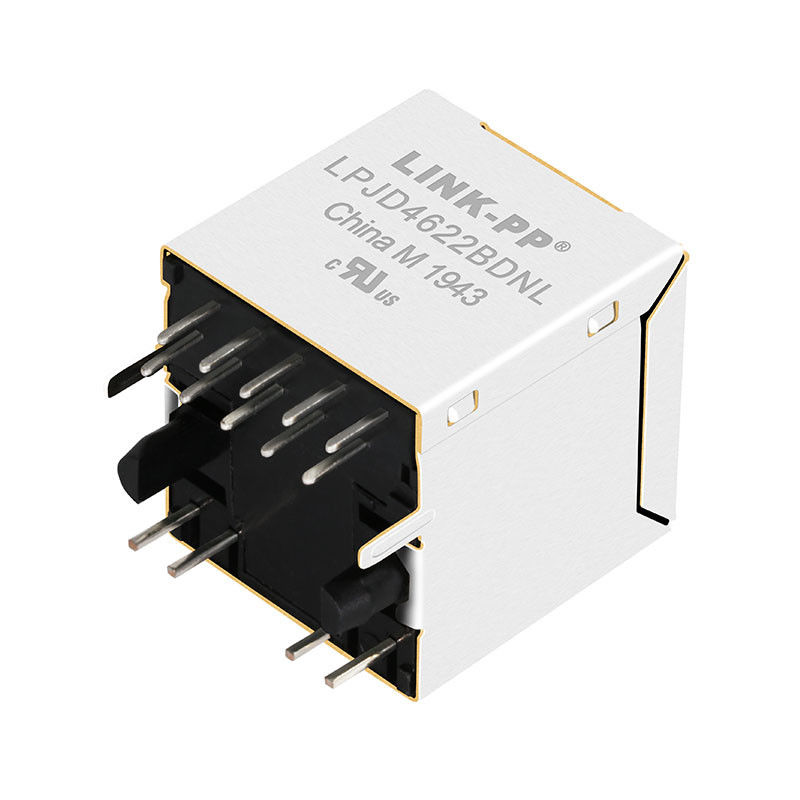

Đầu nối RJ45 dọc JXD2-0015NL (LPJD4622BDNL) là giao diện mạng cao cấp, hiệu suất cao được thiết kế cho các ứng dụng PCB đầu vào bị giới hạn về không gian. Được thiết kế để kết nối mạng mạnh mẽ, giắc cắm xuyên lỗ (THT) 1 cổng (1x1) này tích hợp từ tính Gigabit để hỗ trợ tốc độ 10/100/1000 Base-T với khả năng AutoMDIX.
Được chế tạo để chịu được các môi trường đòi hỏi khắt khe, JXD2-0015NL có dải nhiệt độ hoạt động công nghiệp từ **-40°C đến +85°C**, lớp mạ tiếp xúc bằng vàng siêu nhỏ 30 inch cao cấp và tấm chắn bằng đồng chịu lực cao. Đây là sự lựa chọn lý tưởng cho các bộ định tuyến công nghiệp, cổng IoT, bo mạch chủ nhúng và thiết bị viễn thông.
| Loại | tham số | Đặc điểm kỹ thuật |
|---|---|---|
| Tính chất cơ & vật lý | Mã sản phẩm | JXD2-0015NL |
| Gói/Gắn | Công nghệ xuyên lỗ (THT), Top Entry | |
| Kích thước (W×L×H) | 16,00 mm × 16,82 mm × 16,90 mm | |
| Vật liệu nhà ở | Nhựa nhiệt dẻo, chất chống cháy UL94 V-0 | |
| Vật liệu lá chắn | Đồng thau mạ niken | |
| Tài liệu liên hệ | Đồng phốt pho | |
| Mạ tiếp xúc | Mạ vàng chọn lọc, tối thiểu 30 μin. | |
| Số cổng | 1 × 1 | |
| Đánh giá PoE | Không PoE | |
| Đặc tính điện & từ | Tiêu chuẩn Ethernet | 10/100/1000Base-T, Auto-MDIX |
| Tỷ lệ quay (@100kHz) | 1:1 ±5% (Cả bốn cặp) | |
| Điện cảm sơ cấp (OCL) | ≥350 μH @100kHz, 0,1V, 8mA DC Độ lệch | |
| Điện trở DC | 1,2 Ω | |
| Mất chèn | 1–100 MHz: ≤ -1.0dB100–125 MHz: ≤ -1.2dB | |
| Trả lại tổn thất | 1–40 MHz: ≥ -16dB40–60 MHz: ≥ -12dB60–80 MHz: ≥ -10dB80–100 MHz: ≥ -8dB | |
| Nói chuyện chéo (1–100 MHz) | ≥ -30dB | |
| Suy giảm chế độ chung (1–100 MHz) | ≥ -30dB | |
| Điện áp cách ly | 2250VDC (PHY từ bên này sang bên kia) | |
| Thông số kỹ thuật LED | Đèn LED bên trái (Bên J8) | Màu vàng |
| Bước sóng | 590nm | |
| Điện áp chuyển tiếp | Loại 2.1V. / Tối đa 2,5V. | |
| Đèn LED bên phải (Phía J1) | Màu xanh lá | |
| Bước sóng | 565nm | |
| Điện áp chuyển tiếp | Loại 2.2V. / Tối đa 2.4V. | |
| Điều kiện kiểm tra | Dòng chuyển tiếp 20mA | |
| Giới hạn môi trường và hàn | Nhiệt độ hoạt động | -40°C đến +85°C |
| Nhiệt độ bảo quản | -40°C đến +85°C | |
| Hàn sóng đề xuất | Đỉnh 260°C, tối đa 10 giây. | |
| Tuân thủ & Tiêu chuẩn | Tuân thủ RoHS | Có (RoHS-5) |
| Tiêu chuẩn kết nối | Giắc cắm RJ45 tuân thủ FCC Phần 68 | |
| Cài đặt được đề xuất | Bảng cắt được đề xuất | ≥16,35 mm (W) × ≥17,20 mm (H) |
| Bố cục PCB | Dấu chân xuyên lỗ với các tấm chắn và khu vực tránh xa |
Đầu nối RJ45 dọc này lý tưởng cho các ứng dụng Ethernet bị giới hạn về không gian. Các ứng dụng điển hình bao gồm các thiết bị mạng công nghiệp và tiêu dùng như bộ chuyển mạch mini, bộ định tuyến, camera IP, điểm truy cập và mô-đun mạng nhúng. Thiết kế đầu vào giúp đơn giản hóa việc định tuyến cáp trong vỏ kín và bo mạch chắc chắn, đồng thời lớp chắn và từ tính tích hợp đảm bảo chất lượng tín hiệu cao và hiệu suất EMI. Nó cung cấp giao diện chuyên nghiệp, đáng tin cậy cho Gigabit Ethernet trong máy chủ, bộ định tuyến và phần cứng điều khiển công nghiệp.
Đầu nối RJ45 dọc (giắc cắm RJ45 đầu vào) được thiết kế cho các ứng dụng PCB có không gian hạn chế và cáp Ethernet cắm từ phía trên. Giắc cắm một cổng này tích hợp từ tính Ethernet (biến áp 1:1) và đèn LED kép để chỉ báo trạng thái, hỗ trợ mạng IEEE 802.3 10/100/1000Base-T (Gigabit Ethernet). Các đầu nối này phổ biến trong các bộ định tuyến, bộ chuyển mạch, điểm truy cập và bộ điều khiển công nghiệp nhỏ gọn, nơi diện tích bo mạch bị hạn chế nhưng vẫn có khoảng trống theo chiều dọc. Ví dụ bên dưới hiển thị đầu nối RJ45 8P8C dọc điển hình với hướng vào trên cùng.
JXD2-0015NL là đầu nối RJ45 dọc một cổng có từ tính tích hợp được thiết kế cho các ứng dụng Ethernet 10/100/1000Base-T. Nó thường được sử dụng trong bộ định tuyến, bộ chuyển mạch, bộ điều khiển công nghiệp, điểm truy cập và thiết bị mạng nhúng.
Đúng. Đầu nối này hỗ trợEthernet Gigabit 1000Base-Tvà cũng thích hợp cho các ứng dụng tương thích ngược 10/100Base-T.
Đúng. JXD2-0015NL bao gồm các thành phần từ tính tích hợp, giúp đơn giản hóa thiết kế PCB, cải thiện tính toàn vẹn tín hiệu và hỗ trợ các yêu cầu cách ly Ethernet.
Nó sử dụngCông nghệ xuyên lỗ (THT)với mộtmục nhập trên cùng theo chiều dọcđịnh hướng, làm cho nó trở thành một lựa chọn tốt cho các thiết kế nhỏ gọn trong đó cáp cắm vào từ phía trên PCB.
Đúng. Đầu nối được thiết kế để10/100/1000Base-T với Auto-MDIX, giúp cổng mạng tự động điều chỉnh cho các kết nối cáp thẳng hoặc cáp chéo.
Đầu nối này bao gồmđèn LED kép: Mộtđèn LED màu vàng ở phía J8và mộtđèn LED màu xanh lá cây ở phía J1. Những đèn LED này thường được sử dụng để chỉ báo liên kết và hoạt động.
Không. Sản phẩm được đánh giá làKhông PoE, vì vậy nó không dành cho các ứng dụng Cấp nguồn qua Ethernet.
Phạm vi nhiệt độ hoạt động là-40°C đến +85°C, làm cho nó phù hợp với môi trường công nghiệp và thương mại.
Khu vực giao phối tiếp xúc được mạ bằngVàng 30 micro-inch, giúp cải thiện độ dẫn điện và độ tin cậy tiếp xúc lâu dài.
Đúng. Đó làTuân thủ RoHSvà đáp ứng các yêu cầu về môi trường đối với hoạt động sản xuất hạn chế chì.
Các biện pháp kết nối16,00 mm (W) × 16,82 mm (L) × 16,90 mm (H), khiến nó đủ nhỏ gọn để bố trí PCB tiết kiệm không gian.
Nó thường được cài đặt trên PCB hỗ trợ Ethernet yêu cầucổng RJ45 dọc có tích hợp từ tính và đèn LED, đặc biệt là trong mạng và thiết bị công nghiệp.
