Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,ROHS,Reach,ISO
Số mô hình: 5631-S-K6-F-8C
Tài liệu: LPJE101CNL.pdf
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 50/500/1000 / 25 nghìn
Giá bán: $0.05-$1.28
chi tiết đóng gói: 50 cái / khay, 1200 cái / thùng
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 4200K-CÁI / tháng
Tên sản phẩm: |
Đầu nối RJ45 một cổng |
hệ thống cáp: |
Mèo 5/5e |
Kiểu chấm dứt: |
Qua lỗ |
Giới tính: |
RJ45 Nữ |
Chấm dứt: |
Hàn |
Ứng dụng: |
Mạng, Viễn thông, Tín hiệu |
Tên sản phẩm: |
Đầu nối RJ45 một cổng |
hệ thống cáp: |
Mèo 5/5e |
Kiểu chấm dứt: |
Qua lỗ |
Giới tính: |
RJ45 Nữ |
Chấm dứt: |
Hàn |
Ứng dụng: |
Mạng, Viễn thông, Tín hiệu |

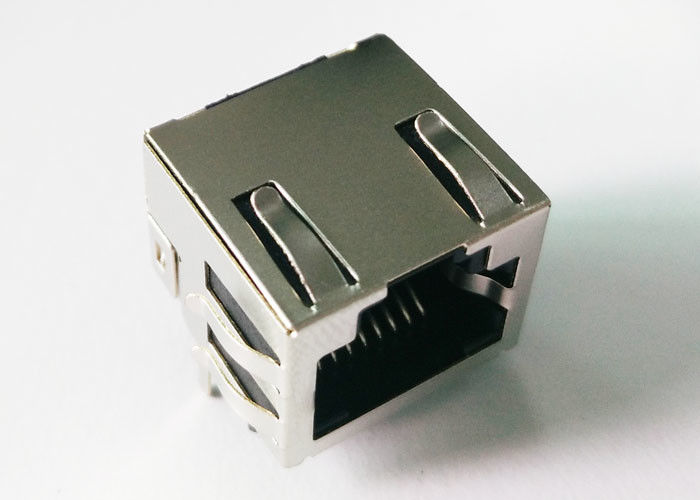

Sản phẩm 5631-S-K6-F-8C (Mã sản phẩm LINK-PP LPJE101CNL) là một đầu nối cái RJ45 8P8C một cổng không có tích hợp mạch từ, được thiết kế cho thiết bị mạng Ethernet yêu cầu tính toàn vẹn tín hiệu đáng tin cậy và khả năng chống nhiễu EMI.
Đầu nối RJ45 chống nhiễu hướng vào cạnh này có các chân tiếp xúc chống nhiễu EMI, các chân tiếp xúc mạ vàng, và hàn gắn qua lỗ THT, làm cho nó phù hợp với các thiết bị mạng có độ tin cậy cao như bộ định tuyến, bộ chuyển mạch và thiết kế LAN trên bo mạch chủ.
Đầu nối hỗ trợ các giao diện Ethernet tiêu chuẩn và được tối ưu hóa cho các ứng dụng mạng không có PoE nơi mạch từ được triển khai bên ngoài trên PCB.
| Thông số | Thông số kỹ thuật |
|---|---|
| Mã sản phẩm | LPJE101CNL |
| Mã sản phẩm thay thế | 5631-S-K6-F-8C |
| Loại đầu nối | Đầu nối module RJ45 |
| Cấu hình cổng | 1 × 1 |
| Vị trí tiếp xúc | 8P8C |
| Chống nhiễu | Chống nhiễu với chân tiếp xúc EMI |
| Mạch từ | Không có mạch từ tích hợp |
| Đèn LED | Không có đèn LED |
| Loại gắn | Qua lỗ (THT) |
| Góc gắn PCB | Hướng vào cạnh |
| Hướng chốt khóa | Chốt lên |
| Chốt giữ PCB | Chốt T |
| Mạ chân tiếp xúc | Vàng 6µ"/15µ"/30µ" |
| Vật liệu chân tiếp xúc | Đồng phốt pho |
| Vật liệu cách điện | PBT |
| Phân loại chống cháy | UL94-V0 |
| Chu kỳ kết nối | 500 |
| Chứng nhận UL | E324776 |
| Kích thước | Inch | mm |
|---|---|---|
| Chiều dài | 0.620 | 15.75 |
| Chiều rộng | 0.640 | 16.25 |
| Chiều cao | 0.516 | 13.10 |
| Thông số | Thông số kỹ thuật |
|---|---|
| Dòng định mức | 1.5 A |
| Điện áp làm việc | 120 VAC |
| Điện trở cách điện | ≥ 1000 MΩ |
| Điện trở tiếp xúc | ≤ 20 mΩ |
| Điện áp chịu đựng điện môi | 1000 VAC / 1 phút |
| Thông số | Thông số kỹ thuật |
|---|---|
| Nhiệt độ hoạt động | −40°C đến +85°C |
| Tuân thủ | Tuân thủ RoHS |
| Quy trình hàn | Hàn sóng không chì JEDEC |
Sản phẩm 5631-S-K6-F-8C được sử dụng rộng rãi trong các hệ thống mạng và truyền thông Ethernet, bao gồm:
Sản phẩm LINK-PP LPJE101CNL Tương thích 100% với 5631-S-K6-F-8C, cung cấp giải pháp thay thế trực tiếp đáng tin cậy cho các thiết kế phần cứng Ethernet hiện có mà không yêu cầu sửa đổi PCB.
LINK-PP cung cấp danh mục đầy đủ các đầu nối RJ45, đầu nối có mạch từ tích hợp (MagJack), biến áp LAN và giải pháp kết nối Ethernet tốc độ cao cho các nhà sản xuất thiết bị mạng trên toàn thế giới.
