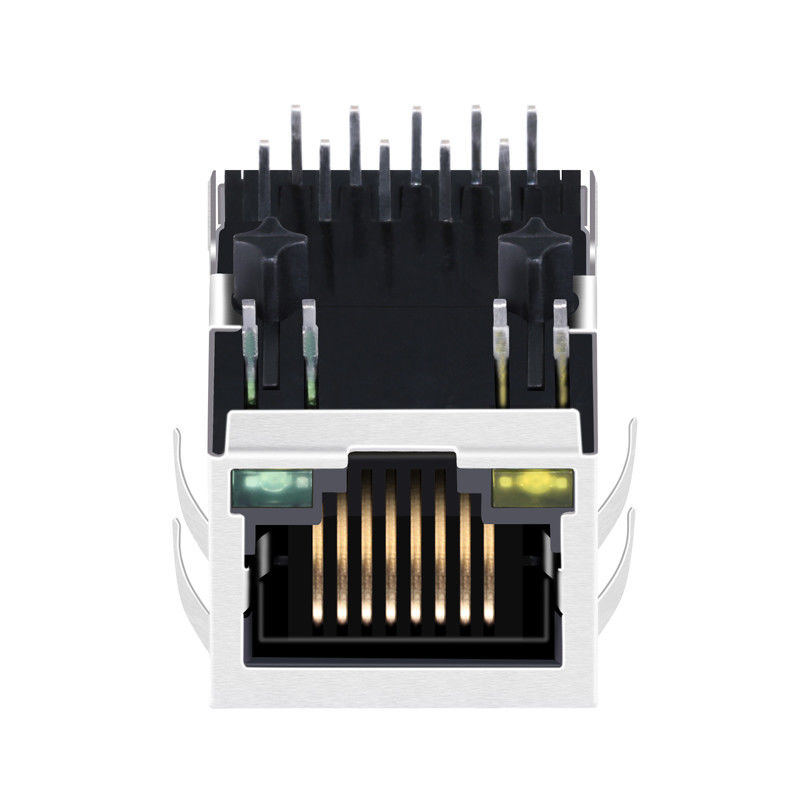

HR861153C 1 × 1 10/100Base-TX PoE RJ45 MagJack LPJ0284GDNL

HR861153C RJ45 với các Tính năng Chính của Từ tính Tích hợp

• Mã sản phẩm: HR861153C
• Cổng RJ45: 1×1 Cổng đơn
• Tốc độ Ethernet: 10/100Base-TX
• Hỗ trợ PoE: Tuân thủ IEEE 802.3af
• Từ tính tích hợp: Có
• Loại gắn: Xuyên lỗ (THT)
• Định hướng chốt: Xuống
• Tấm chắn EMI: Tấm chắn kim loại với ngón tay lò xo EMI
• Chỉ báo LED: Xanh lục & Vàng
• Nhiệt độ hoạt động: 0°C đến +70°C
• Tuân thủ RoHS (Không chứa Pb)
• Thành phần được UL công nhận (Tệp số E330599)

​

Thông số kỹ thuật điện (@25°C)

Được thiết kế để đáp ứng các yêu cầu Ethernet và PoE khắt khe, HR861153C mang lại hiệu suất điện nhất quán:

• Điện áp cách ly: 2250 VDC, 60 giây, 0,5 mA (J1–8 đến P1–7, theo IEEE 802.3)
• OCL: ≥ 350 µH @ 100 kHz, 100 mV, 8 mADC
• Tổn hao chèn: ≤ -1.0 dB @ 1–100 MHz

Tổn hao phản hồi (Tối thiểu)

• 1–30 MHz: -16 dB
• 40 MHz: -14 dB
• 50 MHz: -12 dB
• 60–80 MHz: -10 dB

EMI & Tính toàn vẹn tín hiệu

• Khả năng từ chối chế độ chung sang vi sai: ≥ -33 dB @ 1–100 MHz
• CMRR: ≥ -30 dB @ 1–100 MHz
• Xuyên âm: ≥ -30 dB @ 1–100 MHz

HR861153C Thông số kỹ thuật LED

Đèn LED kép cung cấp chỉ báo trực quan rõ ràng về liên kết, hoạt động và trạng thái, cải thiện chẩn đoán trong quá trình cài đặt và bảo trì.

Thông số kỹ thuật vật liệu của Đầu nối PoE RJ45 HR861153C

1. Vỏ: PA66 GF, Đen, UL94 V-0

2. Chèn: PA66 GF, Đen, UL94 V-0

3. Vật liệu tiếp xúc: Đồng phốt pho, dày 0,35 mm

4. Mạ tiếp xúc:

• Vùng tiếp xúc: 30 µin Vàng trên 50 µin Niken
• Vùng hàn: 100 µin Thiếc trên 50 µin Niken

5. Tấm chắn: Đồng thau, dày 0,20 mm

6. Mạ tấm chắn: 30 µin Niken

Những vật liệu này đảm bảo khả năng chống ăn mòn tuyệt vời, khả năng hàn, độ bền cơ học và triệt tiêu EMI.

HR861153C Bảng dữ liệu

Tóm tắt RJ45 MagJack HR861153C

Đóng gói & Vận chuyển Đầu nối RJ45

Đóng gói:

Đầu nối RJ45 được đóng gói trong khay hoặc ống an toàn ESD để bảo vệ các chân tiếp xúc, tấm chắn và đèn LED trong quá trình xử lý và vận chuyển. Mỗi gói được dán nhãn rõ ràng với mã sản phẩm, số lượng, mã lô/ngày và tuân thủ RoHS.

Vận chuyển:

Sản phẩm được vận chuyển trong thùng carton xuất khẩu gia cố với khả năng chống tĩnh điện và chống sốc.
Các phương thức vận chuyển khả dụng bao gồm DHL, FedEx, UPS, vận chuyển hàng không và vận chuyển đường biển, hỗ trợ cả mẫu và đơn đặt hàng số lượng lớn.

Thời gian giao hàng:

• Mẫu: 3–5 ngày làm việc
• Sản xuất hàng loạt: 2–3 tuần

Tại sao nên chọn LINK-PP RJ45 MagJack?

▷ Khả năng tương thích đã được chứng minh
Hoàn toàn tuân thủ các tiêu chuẩn Ethernet & PoE IEEE 802.3, LINK-PP RJ45 MagJacks tương thích rộng rãi với các chipset PHY và nền tảng mạng chính.

▷ Từ tính tích hợp, Chi phí BOM thấp hơn
Từ tính tích hợp làm giảm các linh kiện bên ngoài, đơn giản hóa bố cục PCB, và cải thiện năng suất sản xuất.

▷ Tính toàn vẹn tín hiệu tuyệt vời
Được tối ưu hóa cho tổn hao chèn thấp, tổn hao phản hồi thấp, CMRR cao và triệt tiêu EMI, đảm bảo hiệu suất Ethernet ổn định.

▷ Độ tin cậy cấp công nghiệp
Được thiết kế cho 750+ chu kỳ giao phối, tấm chắn chắc chắn và hoạt động ổn định trên phạm vi nhiệt độ thương mại và công nghiệp.

▷ Đã được chứng nhận & Tuân thủ
Tuân thủ RoHS, được UL công nhận và được sản xuất theo hệ thống kiểm soát chất lượng nghiêm ngặt.

▷ Tính linh hoạt OEM / ODM
Thay thế pin-to-pin cho các thương hiệu hàng đầu, với đèn LED tùy chỉnh, tấm chắn, hỗ trợ PoE và các tùy chọn đóng gói có sẵn.

▷ Cung cấp toàn cầu hiệu quả về chi phí
Giá trực tiếp từ nhà máy, thời gian giao hàng ổn định và hỗ trợ logistics toàn cầu cho mẫu đến sản xuất hàng loạt.
