Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: H16120SCG
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 400/2000 / 10K / 25K
Giá bán: $0.06-$1.2
chi tiết đóng gói: T&R
Thời gian giao hàng: Khoảng 3-5 ngày
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 5kk/tháng
Thông số kỹ thuật: |
H16120SCG |
P/N: |
LP2019NL |
Tốc độ: |
10/100base-T |
Số lượng cổng: |
Đơn |
Kiểu lắp: |
Surface Mount (SMT) |
PoE: |
Ủng hộ |
Nhiệt độ hoạt động: |
-40 ° C đến +85 ° C |
Mức MSL: |
3 |
Kích thước: |
12,70 × 7,00 × 9,50mm |
Mẫu miễn phí: |
Có sẵn 1-3 chiếc |
Thông số kỹ thuật: |
H16120SCG |
P/N: |
LP2019NL |
Tốc độ: |
10/100base-T |
Số lượng cổng: |
Đơn |
Kiểu lắp: |
Surface Mount (SMT) |
PoE: |
Ủng hộ |
Nhiệt độ hoạt động: |
-40 ° C đến +85 ° C |
Mức MSL: |
3 |
Kích thước: |
12,70 × 7,00 × 9,50mm |
Mẫu miễn phí: |
Có sẵn 1-3 chiếc |

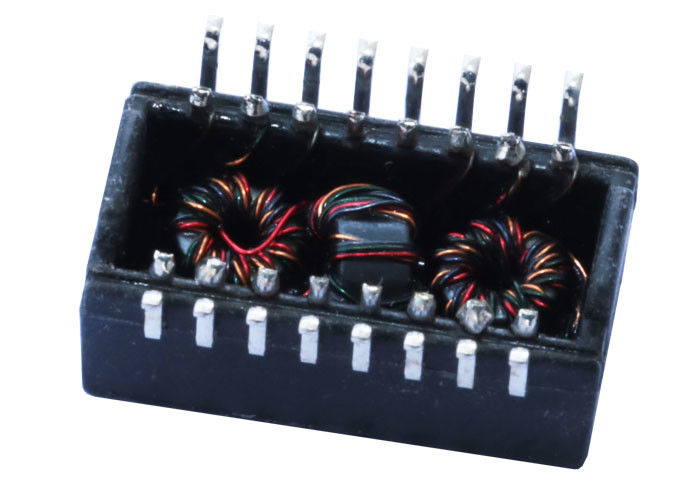

The H16120SCG là một biến áp từ tính LAN PoE hiệu suất cao, được thiết kế cho các ứng dụng Ethernet yêu cầu tính toàn vẹn tín hiệu ổn định, cách ly cao và khả năng Cấp nguồn qua Ethernet (PoE) đáng tin cậy. Nó được tối ưu hóa cho các hệ thống tuân thủ IEEE 802.3at (PoE+) và hỗ trợ các bộ chuyển mạch Ethernet cấp doanh nghiệp, camera IP, điểm truy cập không dây và thiết bị mạng công nghiệp.
Với kích thước nhỏ gọn và các đặc tính điện mạnh mẽ, H16120SCG mang lại hiệu suất suy hao chèn, suy hao phản xạ và xuyên âm tuyệt vời trên toàn dải tần số Ethernet lên đến 100 MHz.
| Thông số | Thông số kỹ thuật |
|---|---|
| Độ tự cảm mạch hở (OCL) | Tối thiểu 350 µH @ 100 kHz, 0.2 V, DC Bias 8 mA |
| Khả năng dòng điện | 720 mA (tuân thủ IEEE 802.3at) |
| Độ tự cảm rò (LL) | Tối đa 0.5 µH @ 100 kHz, 0.2 V |
| Điện dung giữa các cuộn dây (Cw/w) | 20 pF (Điển hình) @ 100 kHz, 0.2 V |
| Điện trở DC (DCR) | Tối đa 1.4 Ω |
| Tỷ lệ vòng dây | 1CT:1CT (TX) / 1CT:1CT (RX) ±2% |
| Phân cực | 1–16, 6–11 Đồng pha |
The Biến áp từ tính LAN PoE H16120SCG kết hợp hiệu suất điện năng cao, cách ly mạnh mẽ và khả năng dòng điện PoE+ trong một gói SMT nhỏ gọn. Đây là một giải pháp lý tưởng cho các nhà thiết kế đang tìm kiếm một linh kiện từ tính Ethernet đáng tin cậy, tuân thủ các tiêu chuẩn cho thiết bị mạng doanh nghiệp và công nghiệp.
