Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: SM91502AL
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 400/2000 / 10K / 25K
Giá bán: $0.06-$3.2
chi tiết đóng gói: T&R
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3KK / tháng
Mã sản phẩm: |
SM91502AL |
Biến tỷ lệ: |
1:1 ±2 % |
OCL (100 kHz, 0,1 V): |
150 µH tối thiểu. đến tối đa 450 µH. |
Điện áp làm việc: |
1000 VDC |
Hi-Pot (Cách Ly): |
4300 VDC (1 mA, 60 giây) |
Nhiệt độ hoạt động: |
-40 °C đến +125 °C |
Mã sản phẩm: |
SM91502AL |
Biến tỷ lệ: |
1:1 ±2 % |
OCL (100 kHz, 0,1 V): |
150 µH tối thiểu. đến tối đa 450 µH. |
Điện áp làm việc: |
1000 VDC |
Hi-Pot (Cách Ly): |
4300 VDC (1 mA, 60 giây) |
Nhiệt độ hoạt động: |
-40 °C đến +125 °C |

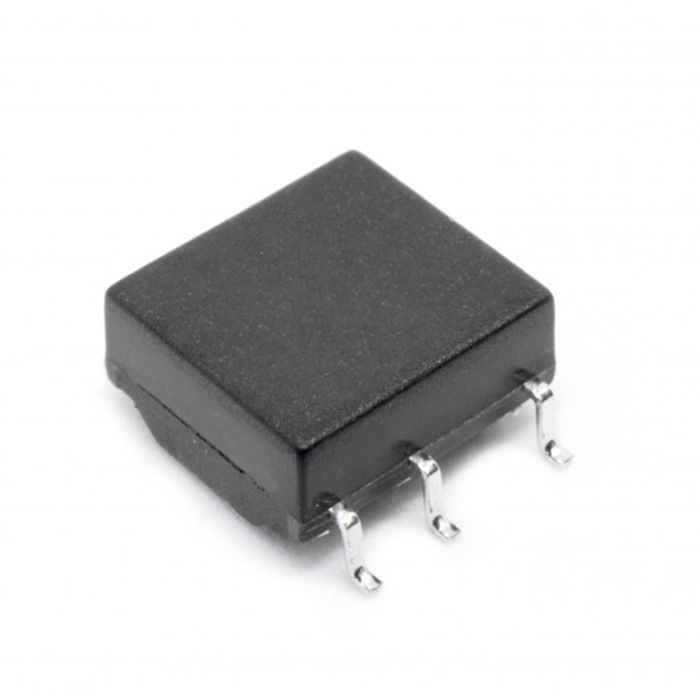

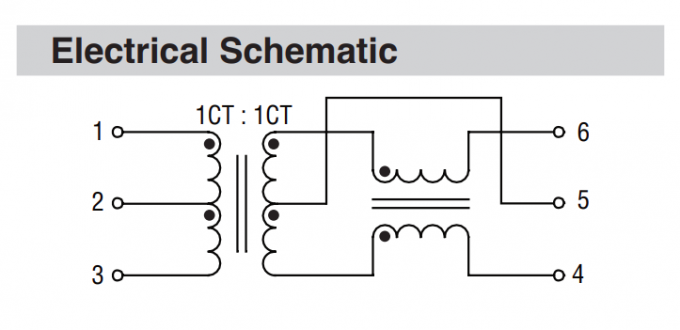

Bourns SM91502AL là một mô-đun biến áp cách ly hệ thống quản lý pin (BMS) một kênh với một nút ngậm chế độ chung tích hợp để ức chế tiếng ồn vượt trội.Được thiết kế đặc biệt cho các yêu cầu an toàn cao của xe điện và hệ thống lưu trữ năng lượng, SM91502AL hỗ trợ liên lạc chuỗi daisy / isoSPITM hàng loạt. Với điện áp hoạt động 1000 VDC và tuân thủ AEC-Q200,nó đảm bảo sự toàn vẹn tín hiệu mạnh mẽ và cách ly galvan trong môi trường đòi hỏi nhất.
SM91502AL nổi bật như một lựa chọn thực tế cho cách ly truyền thông BMS vì nó kết hợp hiệu suất điện với độ tin cậy sẵn sàng sản xuất.Các thông số kỹ thuật của nó làm cho nó phù hợp với các hệ thống đòi hỏi sự kết nối tín hiệu đáng tin cậy và đặc điểm cách ly mạnh mẽ.
| Parameter | Thông số kỹ thuật |
|---|---|
| Chế độ điện dẫn mạch mở (OCL) | 150 μH tối thiểu / 450 μH tối đa. |
| Điều kiện thử nghiệm cho OCL | 100 kHz, 0,1 V, -40 °C đến +125 °C |
| Khả năng dẫn xuất rò rỉ | 0.5 μH tối đa. |
| Điều kiện thử nghiệm thâm dẫn rò rỉ | 100 kHz, 0,1 V |
| DCR - Bên biến áp | 0.45 Ω tối đa. |
| DCR - CM Choke Side | 0.85 Ω tối đa. |
| Tỷ lệ quay | 11 ± 2% |
| Mất tích nhập | -0,25 dB tối đa. @ 4 MHz |
| Mất trở lại (Z ra = 100 ohm) | -22 dB min. @ 4 MHz |
| Tỷ lệ từ chối chế độ chung | -35 dB min. @ 1 ¢ 100 MHz |
| Tỷ lệ từ chối chế độ chung | -28 dB min. @ 100~200 MHz |
| Hi-Pot (1 mA, 60 giây) | 4300 VDC |
| Điện áp hoạt động | 1000 VDC |
| Parameter | Thông số kỹ thuật |
|---|---|
| Khép kín chức năng | Vâng. |
| Phạm vi nhiệt độ hoạt động | -40 °C đến +125 °C |
| Phạm vi nhiệt độ lưu trữ | -25 °C đến +85 °C |
| Mức độ nhạy cảm với độ ẩm | 1 |
| Phân loại ESD (HBM) | N/A |
| Bao bì | Nhạc băng và cuộn |
| Số lượng cuộn | 800 pcs. / 13 inch cuộn |
| Việc chấm dứt | Cu/Ni/Sn |
| Tuân thủ | Phù hợp với RoHS |
Bộ biến áp BMS SM91502AL phù hợp với các thiết kế đòi hỏi cách ly và truyền thông ổn định bên trong mạng giám sát pin. Các ứng dụng phổ biến bao gồm:
Trong một hệ thống quản lý pin, tính toàn vẹn và an toàn tín hiệu là không thể thương lượng.làm cho nó phù hợp với môi trường ô tô dưới nắp xeĐộ dẫn xuất rò rỉ thấp (0,5 μH tối đa) đảm bảo độ chính xác dữ liệu tốc độ cao, trong khi CMRR cao bảo vệ hệ thống của bạn khỏi tiếng ồn chế độ thông thường được tạo ra bởi các biến tần công suất cao.
SM91502AL là một bộ biến áp BMS được sử dụng trong các mạch truyền thông và cách ly hệ thống quản lý pin, đặc biệt là trong IsoSPI và thiết kế chuỗi daisy hàng loạt.
SM91502AL là AEC-Q200 phù hợp, làm cho nó phù hợp với các ứng dụng ô tô.
Điện áp hoạt động là 1000 VDC.
Đánh giá hi-pot là 4300 VDC trong 60 giây ở 1 mA.
Nó hỗ trợ các thiết kế tham chiếu với thiết bị tương tự LTC6804-1 / LTC6811 và MC33771 / MC33772.
