Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: ARJM12A2-805-BA-EW2
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 50/500/1000 / 25 nghìn
Giá bán: $0.5-$3.5
chi tiết đóng gói: CÁI MÂM
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 180 nghìn / tháng
một phần số: |
ARJM12A2-805-BA-EW2 |
Sản xuất hàng loạt: |
LPJxxxxxNL |
loại trình kết nối: |
RJ45 |
Ứng dụng: |
Cơ sở 2.5G |
Kiểu lắp: |
Qua lỗ |
Che chắn: |
Được bảo vệ, ngón tay EMI |
một phần số: |
ARJM12A2-805-BA-EW2 |
Sản xuất hàng loạt: |
LPJxxxxxNL |
loại trình kết nối: |
RJ45 |
Ứng dụng: |
Cơ sở 2.5G |
Kiểu lắp: |
Qua lỗ |
Che chắn: |
Được bảo vệ, ngón tay EMI |
Mô hình thiết kế : RM5-1SSA9V1F
1 Được thiết kế cho ứng dụng thẻ giao diện mạng.
2 Được thiết kế để đáp ứng yêu cầu của IEEE802.3u.
3 Có sẵn trong tất cả các tỷ lệ lần lượt được sử dụng bởi LAN ICman sản xuất.
4 Thành phần từ tính đơn giản nhất để đặt androute trên PCB.
5 Bảo tồn tối thiểu hóa không gian PCB.
6Magnetics Rj45
Từ tính tích hợp 7 Rj45
8 đèn LED tùy chọn, EMI-finger Tùy chọn

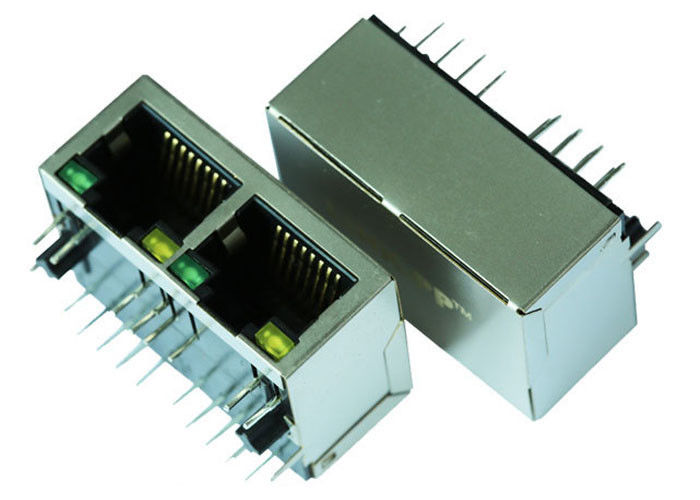

Đầu nối giắc cắm 1x2 Cổng 8P8C với từ tính tích hợp 2.5G Base-T, đèn LED màu vàng / xanh lá cây, tab xuống, RoHS | |
Số phần của LINK-PP | LPJGxxxxNL |
Số phần của Abracon LLC | ARJM12A2-805-BA-EW2 |
Ứng dụng-Lan | ETHERNET (NoN PoE) |
Máy tự động | VÂNG |
Mạch B | VÂNG |
Cấu hình RX | T, C |
Cấu hình TX | T, C |
Liên hệ Khu vực giao phối | VÀNG 6u "/ 15u" / 30u " |
Lõi trên mỗi cảng | số 8 |
Điốt | KHÔNG PHÂN BIỆT |
Tùy chọn đèn LED | Đèn LED màu vàng / xanh |
Chốt | TAB xuống |
Số lượng cổng | 1X2 |
PCB | FR4 |
Góc gắn PCB | LỐI VÀO BÊN |
Bài giữ lại PCB | T POST |
Chiều cao gói (Inch) | 0,535 |
Chiều cao gói (mm) | 13,60 |
Chiều dài gói (Inch) | 0,839 |
Chiều dài gói (mm) | 21.30 |
Chiều rộng gói (Inch) | 1.230 |
Chiều rộng gói (mm) | 31,24 |
Loại pin | THT SÓNG |
Tuân thủ RoHS | CÓ-RoHS-5 VỚI LÃNH ĐẠO TUYỆT VỜI |
Tìm kiếm | VÂNG |
Khiên EMI Tab | Không có |
Tốc độ | Cơ sở 2.5G |
Nhiệt độ | -40 ° C ~ 85 ° C |
Biến tỷ lệ RX | 1CT: 1CT |
Biến tỷ lệ TX | 1CT: 1CT |
Sự miêu tả
1. Đặc điểm loại sản phẩm:
1) Loại sản phẩm = Đầu nối
2) Loại Jack = RJ45
3) Hồ sơ = Tiêu chuẩn
4) Định hướng lắp PCB = Lối vào bên (Góc phải)
2. Phụ kiện cơ khí:
1) Cấu hình Jack = 2 x 4
3. Đặc tính điện:
1) Được bảo vệ = Có
4. Chấm dứt tính năng liên quan:
1) Ngón tay EMI - Dưới cùng = Không có
2) Phương pháp chấm dứt = Hàn
5. Các tính năng liên quan đến cơ thể:
1) Cấu hình cổng = Đa
2) Ngón tay EMI -Top và Sides = Có / Không có
3) Định hướng chốt = Tiêu chuẩn - Chốt xuống
4) Chiều dài đuôi PCB
6. Liên hệ các tính năng liên quan:
1) Đã tải trước = Có
2) Loại chấm dứt liên hệ = Thông qua lỗ
7. Các tính năng liên quan đến nhà ở:
1) Kiểu kết nối = Jack
8. Tiêu chuẩn ngành:
1) Tuân thủ RoHS / ELV = Tuân thủ RoHS, tuân thủ ELV
2) Quá trình hàn không chì = Chất hàn sóng có khả năng 240 ° C,
Hàn sóng có khả năng 260 ° C, Hàn sóng có khả năng 265 ° C
Reflow-hàn tùy chọn;
3) Lịch sử tuân thủ RoHS / ELV = Luôn tuân thủ RoHS
9. Đánh dấu nhận dạng:
1) Màu LED trái (Vị trí số 1) = Xanh lục / Vàng - Điện trở 250 ohm
2) Màu đèn LED bên phải (Vị trí số 2) = Điện trở màu lục, vàng - 250 ohm
10. Điều kiện sử dụng:
1) Áp dụng cho = Bảng mạch in
2) Điều kiện môi trường = Văn phòng / Mặt bằng
3) Nhiệt độ hoạt động (° C) = 0 - 70
11.Hipot:
1500Vrms MIN
Ứng dụng cho người dùng thiết bị đầu cuối
Được thiết kế để hỗ trợ các ứng dụng, như modem ADSL, LAN-on-Motherboard. Các thiết bị kết nối và liên lạc như HUB, thẻ PC, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL, giải pháp trung tâm cuộc gọi, hộp đầu bảng phức tạp, thiết lập cổng VOIP, Giao thức cổng nối, chuyển đổi ethernet nhanh. ..
Lợi thế cạnh tranh
1x4 rj-45 Cảng Lan
18 năm kinh nghiệm sản xuất,
2600 nhân viên,
Kiểm tra 100%
Thời gian giao hàng linh hoạt
Khách hàng chủ yếu
Thiết kế cho Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......
Ứng dụng EMS
Tích hợp hội PCB linh hoạt; Lắp ráp PCB cứng nhắc; Vi điện tử, Flip Chip; Vi điện tử, Chip On Board; Hội quang điện tử; RF / Hội không dây; Thông qua hội lỗ; Bề mặt lắp ráp; Hệ thống hội; Lắp ráp bảng mạch in
