44620-0002 Jack cắm RJ45 có vỏ bọc với tính năng RJ-11 không cho phép

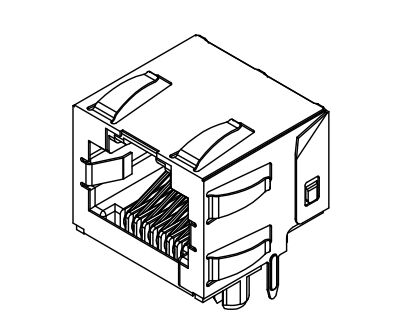

44620-0002 là một đầu nối module dạng giắc cắm đảo ngược, hiệu suất cao, một cổng (1x1) được thiết kế cho các ứng dụng mạng và viễn thông mật độ cao. Với thiết kế góc vuông, cấu hình thấp, đầu nối được che chắn này được chế tạo để có độ bền và tính toàn vẹn tín hiệu vượt trội trong môi trường nhỏ gọn.

Tính năng nổi bật Chặn RJ-11 cung cấp một biện pháp bảo vệ cơ học, ngăn chặn việc cắm nhầm các phích cắm RJ-11 hoặc RJ-12 nhỏ hơn có thể làm hỏng các chân ngoài của giao diện RJ-45.

Các tính năng của Đầu nối RJ45 một cổng không có nam châm:

Đầu nối cái RJ45 8P8C được che chắn là các thành phần đáng tin cậy cho kết nối mạng. Nó có một cổng đơn 1X1 với tab hướng lên đảm bảo cắm dễ dàng và an toàn vào giắc cắm tương ứng. Không có đèn LED phù hợp với các thiết bị không yêu cầu hiển thị trạng thái trực quan. Đầu nối RJ45 được che chắn này tuân thủ các quy định về RoHS và tính bền vững môi trường.

• Thiết kế đảo ngược (Chốt trên): Tối ưu hóa không gian PCB và đơn giản hóa việc quản lý cáp trong các vỏ bọc chật hẹp.
• Che chắn tích hợp: Có tấm chắn bằng đồng thau với các tab nối đất bảng để cung cấp khả năng chống EMI và nối đất tuyệt vời.
• Bảo vệ chặn RJ-11: Thiết kế cơ học đặc biệt ngăn ngừa hư hỏng do cắm sai phích cắm.
• Chất lượng vật liệu vượt trội: Được chế tạo bằng Nylon chịu nhiệt, chứa đầy sợi thủy tinh (UL 94V-0) và các đầu nối đồng phosphor dẫn điện cao.
• Mạ đáng tin cậy: Lớp mạ vàng chọn lọc dày 50 microinch (1,27 $mu$m) ở khu vực tiếp xúc đảm bảo độ bền kết nối lâu dài lên đến 500 chu kỳ.

44620-0002 RJ45 không có nam châm​ Thông số kỹ thuật chi tiết

Vật lý & Cơ khí

Thông số kỹ thuật điện

Thông số kỹ thuật hàn & Môi trường​

44620-0002 Tờ dữ liệu RJ45:

Giắc cắm module RJ45 Tuân thủ và Tiêu chuẩn

• Quy định FCC: Tuân thủ FCC Phần 68.5 đối với Giắc cắm Module.
• Tiêu chuẩn thẩm mỹ: Tuân thủ các yêu cầu Loại B của PS-45499-002.
• Đặc điểm kỹ thuật sản phẩm: PS-43860-003.
• Khả năng chống cháy: Đạt tiêu chuẩn UL 94V-0.

Câu hỏi thường gặp về Giắc cắm Module RJ-45 Đảo ngược Molex 44620-0002

1. Tổng quan sản phẩm chung

Q1: "Tính năng chặn RJ-11" là gì?

Đây là một thiết kế cơ học ngăn chặn việc cắm nhầm phích cắm RJ-11 vào giắc cắm RJ-45, bảo vệ các chân ngoài nhạy cảm khỏi bị hư hại.

Q2: "Đảo ngược" có nghĩa là gì đối với đầu nối này?

Giắc cắm có định hướng chốt trên. Tab khóa của cáp kết nối hướng lên trên khi đầu nối được gắn vào PCB.

Q3: Đầu nối này có được che chắn không?

Có. Nó bao gồm một tấm chắn bằng đồng thau để bảo vệ EMI và các tab nối đất bảng.

2. Chất lượng vật liệu và cấu tạo

Q1: Những vật liệu nào được sử dụng?

• Vỏ: Nylon (PA) màu đen, chứa đầy sợi thủy tinh, đạt tiêu chuẩn UL 94V-0
• Đầu nối: Đồng phosphor hiệu suất cao
• Tấm chắn: Đồng thau bền

Q2: Thông số kỹ thuật mạ là gì?

• Khu vực tiếp xúc: Tối thiểu 50 μin (1,27 μm) Vàng
• Khu vực đuôi PCB: Tối thiểu 100 μin (2,54 μm) Thiếc
• Lớp lót: Tối thiểu 50 μin (1,27 μm) Niken
• Tấm chắn: 100 μin (2,54 μm) Niken trên lớp lót đồng 50 μin (1,27 μm)

3. Thông số kỹ thuật & Dấu chân

Q1: Chiều cao của giắc cắm là bao nhiêu?

Chiều cao cấu hình thấp: 13,46 mm (.530")

Q2: Độ dày PCB khuyến nghị là bao nhiêu?

1,57 mm (.062")

Q3: Dung sai đường kính lỗ cho bố cục PCB là gì?

Đường kính lỗ đầu cuối điển hình: 0,89 ± 0,08 mm (.035" ± .003")

4. Tuân thủ và Tiêu chuẩn

Q1: Giắc cắm này có đáp ứng quy định của FCC không?

Có, tuân thủ Quy định FCC Phần 68.5 đối với giắc cắm module.

Q2: Đặc điểm thẩm mỹ là gì?

Tuân thủ các yêu cầu Loại B của đặc điểm thẩm mỹ PS-45499-002.

Q3: Những giắc cắm này có thể xếp chồng lên nhau không?

Có thể xếp chồng từ bên này sang bên kia đối với các phiên bản không có tab nối đất bảng.

5. Đóng gói và Xử lý

Q1: 44620-0002 được đóng gói như thế nào?

Được đóng gói trong khay định hình nhiệt theo đặc điểm kỹ thuật PK-43860-005 của Molex.

Q2: Nhiệt độ hàn là bao nhiêu?
