Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: JT7-1119NL
Tài liệu: LPJK9093AONL.pdf
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 50/500/1000 / 25 nghìn
Giá bán: $0.5-$2.3
chi tiết đóng gói: CÁI MÂM
Thời gian giao hàng: Trong kho hàng trong vòng 3 ngày
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 500K/tháng
Số phần: |
JT7-1119NL |
P/N tương thích: |
LPJK9093AONL |
Loại sản phẩm: |
10GBASE-T RJ45 MagJack |
Cấu hình cổng: |
Cổng đơn 1×1 |
Kiểu lắp: |
Qua lỗ (tht) |
Khả năng Poe: |
PoE 4 cặp, 90W |
Điện áp cách ly: |
2250 VDC |
Mạ tiếp xúc: |
Vàng 50µ" |
Số phần: |
JT7-1119NL |
P/N tương thích: |
LPJK9093AONL |
Loại sản phẩm: |
10GBASE-T RJ45 MagJack |
Cấu hình cổng: |
Cổng đơn 1×1 |
Kiểu lắp: |
Qua lỗ (tht) |
Khả năng Poe: |
PoE 4 cặp, 90W |
Điện áp cách ly: |
2250 VDC |
Mạ tiếp xúc: |
Vàng 50µ" |

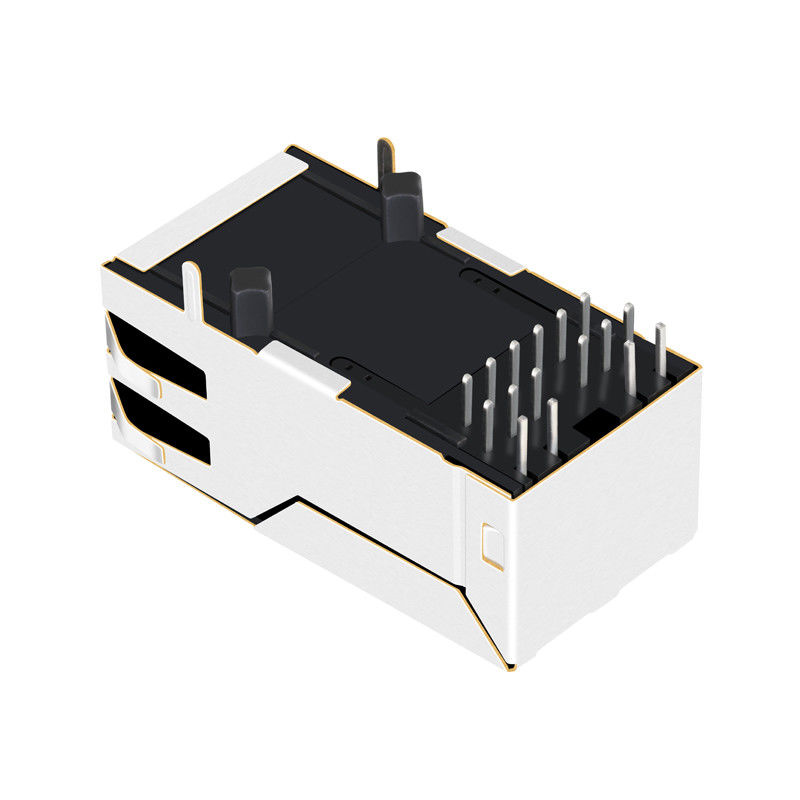

JT7-1119NL là đầu nối RJ45 1x1 10GBASE-T có từ tính tích hợp, hỗ trợ PoE 4 cặp 90W, cách ly 2250V, đèn LED Xanh lục/Vàng & Xanh lục và tuân thủ IEEE 802.3. Lý tưởng cho các thiết bị chuyển mạch, máy chủ, Ethernet công nghiệp và thiết bị mạng PoE.
JT7-1119NL của Pulse Electronics là Đầu nối RJ45 10GBASE-T cao cấp, hiệu suất cao được thiết kế cho thiết bị mạng thế hệ tiếp theo. Với cấu hình một cổng 1x1, từ tính tích hợp và khả năng PoE 4 cặp 90W mạnh mẽ, đầu nối Công nghệ xuyên lỗ (THT) đầu vào bên này được thiết kế để đáp ứng các yêu cầu khắt khe của thông số kỹ thuật IEEE 802.3. Với tấm chắn EMI vượt trội, lớp mạ tiếp xúc bằng vàng 50µ" cho độ bền tối đa và chân đế vuông góc nhỏ gọn, JT7-1119NL là giải pháp lý tưởng cho các máy chủ, thiết bị chuyển mạch, bộ định tuyến và trạm gốc tốc độ cao.
JT7-1119NL hỗ trợ triển khai Cấp nguồn qua Ethernet hiện đại yêu cầu cung cấp năng lượng cao hơn đáng kể so với các giải pháp PoE truyền thống.
| tham số | Giá trị |
| Loại PoE | PoE 4 cặp |
| Công suất tối đa | 90W |
| Dòng điện liên tục | 900 mA mỗi cặp |
| Tăng hiện tại | 1A mỗi cặp trong 75 ms |
| Loại | Đặc điểm kỹ thuật | Chi tiết |
|---|---|---|
| Tổng hợp & Cơ khí | Mã sản phẩm | JT7-1119NL |
| Số cổng | 1x1 (Cổng đơn) | |
| Tốc độ | 10GBASE-T | |
| Loại gói | THT (Công nghệ xuyên lỗ) | |
| Góc gắn PCB | Lối vào bên (Góc phải) | |
| Định hướng chốt | Chốt LÊN | |
| Kích thước (L×W×H) | 34,29 mm × 16,51 mm × 13,33 mm (1,350" × 0,650" × 0,525") | |
| Chiều dài ghim | 3,43 mm (0,135") | |
| Bảng cắt | 17,27 mm × 13,72 mm (0,680" × 0,540") | |
| Đặc tính điện | Tỷ lệ lượt | 1:1 (1,00 ± 2%) |
| Điện cảm (OCL) | 120 µH TỐI THIỂU @ 100 kHz, 100 mV | |
| Đánh giá PoE | PoE 4 cặp, 90W (dòng điện liên tục MAX 900 mA trên mỗi cặp xoắn) | |
| Cách ly đầu vào-đầu ra | 2250 VDC TỐI THIỂU @ 60 Giây | |
| Mất chèn | -3,0 dB TỐI ĐA @ 100 KHz; -2,0 dB TỐI ĐA (-1,4 dB TYP) @ 1~400 MHz |
|
| Suy hao phản hồi (Z OUT = 100 OHM ± 1%) | -22 dB TỐI THIỂU @ 1~100 MHz; -22 + 20,75×LOG(f/100) dB MIN @ 100~500 MHz |
|
| Nhiễu xuyên âm (Kênh liền kề) | -28 dB TỐI THIỂU (1~100 MHz) -19 dB TỐI THIỂU (100~500 MHz) |
|
| Tỷ lệ loại bỏ chế độ chung (CMRR) | -26 dB TỐI THIỂU @ 100~500 MHz | |
| Vật liệu & Mạ | Liên hệ mạ khu vực giao phối | 50 µ'' Vàng (Au) trên 50 µ'' Tấm lót Niken (Ni) MIN |
| Mạ đuôi hàn | 200–500 µ'' Thiếc mờ 100% | |
| Vật liệu cơ bản của Danh bạ | Đồng phốt pho | |
| Vỏ nhựa | Chất liệu nhựa nhiệt dẻo, xếp hạng dễ cháy UL 94V-0 | |
| Lá chắn kim loại | Hợp kim đồng mạ niken | |
| Cấu hình LED | Đèn LED bên trái | Hai màu Xanh lục/Vàng (565–575 nm / 585–595 nm) |
| Đèn LED bên phải | Xanh lục một màu (568 nm) | |
| Điện áp chuyển tiếp (VF) | 2.1V ~ 2.7V @ 20mA | |
| Tản điện (Pd) | 105 mW MAX (Trái) / 68 mW MAX (Phải) | |
| Môi trường & Hàn | Nhiệt độ hoạt động | 0°C đến +70°C |
| Nhiệt độ bảo quản | -20°C đến +125°C | |
| Trạng thái RoHS | CÓ, Tuân thủ RoHS-6 | |
| Khả năng hàn (J-STD-002) | Tuân thủ thử nghiệm nhúng và nhìn ở 245°C | |
| Hàn sóng (J-STD-075) | W2, tối đa 270°C qua sóng hàn | |
| Độ nhạy ẩm (J-STD-020) |
Cấp 1 (MSL 1 - Không nhạy cảm với độ ẩm) |
Đầu nối RJ45 PoE JT7-1119NL 90W bao gồm đèn LED trạng thái tích hợp để chẩn đoán mạng đơn giản hóa.
| Vị trí LED | Màu sắc | Chức năng điển hình |
| Đèn LED bên trái | Màu xanh lá | Hoạt động liên kết |
| Đèn LED bên trái | Màu vàng | Tốc độ/Trạng thái |
| Đèn LED bên phải | Màu xanh lá | Trạng thái nguồn/liên kết |
| tham số | Màu xanh lá cây (Trái) | Màu vàng (Trái) | Xanh (Phải) |
| Bước sóng | 565-575nm | 585-595nm | 568nm |
| Tản điện tối đa | 105 mW | 105 mW | 68 mW |
| Đỉnh chuyển tiếp hiện tại | 140 mA | 140 mA | 150 mA |
| Điện áp chuyển tiếp @20mA | 2,2-2,5V | 2.1-2.5V |
2.2-2.7V |
JT7-1119NL tuân thủ:
| tham số | Giá trị |
| Nhiệt độ hoạt động | 0°C đến +70°C |
| Nhiệt độ bảo quản | -20°C đến +125°C |
| Độ nhạy ẩm | Cấp 1 |
| Nhiệt độ hàn sóng | Lên tới 270°C |
Đang tìm kiếm một nơi đáng tin cậyĐầu nối RJ45 10GBASE-T có từ tính tích hợp và hỗ trợ PoE 90W?
JT7-1119NL cung cấp tính toàn vẹn tín hiệu tuyệt vời, khả năng bảo vệ cách ly mạnh mẽ và hiệu suất Ethernet đã được chứng minh cho các ứng dụng mạng đòi hỏi khắt khe. Hãy liên hệ với nhóm kỹ thuật và bán hàng của chúng tôi ngay hôm nay để biết giá, mẫu, bảng dữ liệu, đề xuất PCB và hỗ trợ sản xuất số lượng lớn.
JT7-1119NL là đầu nối RJ45 10GBASE-T một cổng có từ tính tích hợp được thiết kế cho thiết bị mạng Ethernet tốc độ cao yêu cầu hiệu suất 10 Gigabit và hỗ trợ PoE.
Đúng. Đầu nối hỗ trợ PoE 4 cặp với công suất cung cấp lên tới 90W, phù hợp với các ứng dụng PoE++.
Mô-đun từ tính tích hợp cung cấp điện áp cách ly tối thiểu 2250VDC trong 60 giây.
Đúng. Sản phẩm hoàn toàn tuân thủ các yêu cầu về môi trường RoHS-6.
Nó thường được triển khai trong các thiết bị chuyển mạch, bộ định tuyến, điểm truy cập, thiết bị Ethernet công nghiệp, hệ thống giám sát và các thiết bị mạng 10 Gigabit khác.
