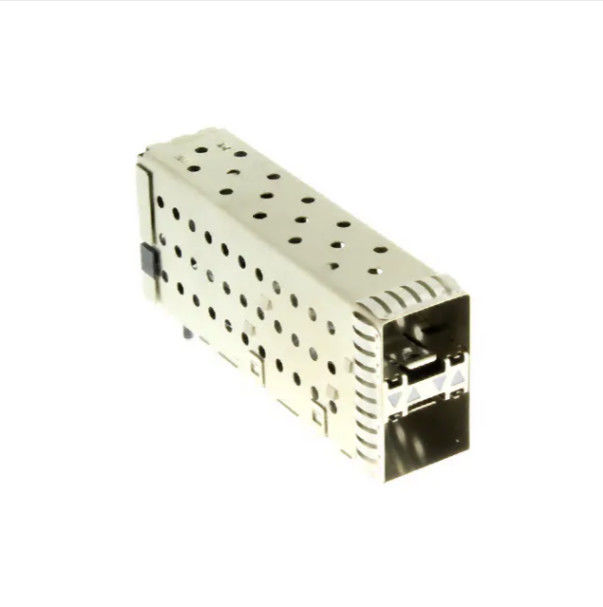

1-2007492-5 2x1 SFP + Cage Assembly được xếp chồng lên nhau thông qua Hole Press-Fit

Các1-2007492-5là mộtBộ lồng SFP + chồng lên nhau với đầu nối tích hợpđược thiết kế cho các ứng dụng I / O có mật độ cao đòi hỏi hiệu suất tín hiệu đáng tin cậy, chứa EMI mạnh mẽ và gắn PCB bền.Ma trận cổng 2 x 1,kết thúc máy in bằng lỗ thông qua, vàEMI tăng cườngxây dựng, tập hợp lồng này được xây dựng cho các thiết bị mạng và truyền thông nhỏ gọn nơi ổn định cơ học và sự toàn vẹn tín hiệu quan trọng.

Mô hình này có mộtchuồng bạc niken,Các lò xo EMI bên trong/bên ngoài, và mộtbao gồm ống đèn, làm cho nó trở thành một lựa chọn thực tế cho các kỹ sư thiết kế các hệ thống kết nối cấp bảng tiên tiến.phạm vi nhiệt độ hoạt động rộng từ -55 đến 105 °Ccũng hỗ trợ môi trường công nghiệp và mạng lưới đòi hỏi.

1-2007492-5 2x1 SFP + Cage Các đặc điểm chính

• Mật độ cổng cao:Cấu hình ma trận xếp chồng 2x1 cung cấp hai cổng trong một dấu chân nhỏ gọn.
• Hiệu suất tốc độ cao:Tối ưu hóa cho tốc độ dữ liệu lên đến16 Gb/s.
• Thiết kế tích hợp:Đi kèm với một kết nối 40 vị trí tích hợp và bao gồmống đènđể báo hiệu tình trạng rõ ràng.
• Bảo vệ EMI tiên tiến:Tính năng cả các mùa xuân EMI bên trong và bên ngoài để đảm bảo độ tinh khiết của tín hiệu và đáp ứng các tiêu chuẩn nhiễu điện từ nghiêm ngặt.
• Xây dựng mạnh mẽ:Được sản xuất từ Nickel Silver với vàng hoặc vàng flash trên palladium-nickel plating cho độ dẫn điện tối đa và khả năng chống ăn mòn.

​

Thông số kỹ thuật của 1-2007492-5 SFP + Cage Assembly

1-2007492-5 SFP + Hình vẽ lồng

1-2007492-5 Chi tiết về cơ khí và vật liệu

• Vật liệu lồng:Nickel Silver (các tính chất nhiệt và EMI tuyệt vời).
• Khu vực giao phối tiếp xúc:Vàng hoặc Flash vàng trên Palladium Nickel (trọng lượng 0,76 μm).
• Bọc đuôi:Tin trên Nickel.
• Chiều dài bài chấm dứt:3 mm [0,118 in].
• Lightpipe bao gồm:Vâng. Vâng.

Ứng dụng điển hình của lồng SFP + xếp chồng lên nhau

1-2007492-5 lý tưởng cho các ứng dụng "EMI Enhanced" đòi hỏi truyền tín hiệu tốc độ cao, bao gồm:

• Chuyển đổi và Router
• Mạng khu vực lưu trữ (SAN)
• Thẻ giao diện mạng (NIC)
• Máy tính hiệu suất cao (HPC)
• Trạm cơ sở viễn thông

Chú ý thiết kế và hiệu suất cho 1-2007492-5 SFP + Cage với Đàn đèn

CácTốc độ truyền dữ liệu tối đa 16 Gb/slàm cho bộ máy lồng này phù hợp với các triển khai SFP + cần hiệu suất tốc độ cao đáng tin cậy.Phạm vi hoạt động từ -55 đến 105 °Chỗ trợ sử dụng trong môi trường khắc nghiệt hơn, trong khiVật liệu lồng bạc nikengóp phần vào cấu trúc cơ khí bền.

Các0.8 mm đường trung tâmvàĐịnh dạng 40 vị trílà chi tiết quan trọng cho PCB và tích hợp cơ học, đặc biệt là khi sắp xếp khoảng cách bảng phía trước và các hạn chế ở cấp bảng.,Những chi tiết này cũng quan trọng như thông số kỹ thuật điện.

Câu hỏi thường gặp về 1-2007492-5 Press-Fit SFP + Cage

Các1-2007492-5 chuồng SFP + 2x1 xếp chồng lên nhaulà một tập hợp lồng nhỏ gọn, ý thức EMI, được thiết kế cho các ứng dụng kết nối tốc độ cao đáng tin cậy. Với cấu trúc kết nối tích hợp, các tính năng cơ học mạnh mẽ,và một phạm vi nhiệt độ hoạt động rộng, nó là một lựa chọn thực tế cho các kỹ sư xây dựng thiết bị mạng và truyền thông dày đặc.

11-2007492-5 là gì?

Các1-2007492-5là mộtBộ lồng SFP + 2x1 chồng lên nhau với đầu nối tích hợpđược thiết kế cho các ứng dụng I/O có thể cắm nhanh.

2. Tỷ lệ dữ liệu này hỗ trợ lồng SFP +?

Tốc độ dữ liệu tối đa được liệt kê là16 Gb/s.

3Làm thế nào để lồng được gắn vào PCB?

Nó sử dụngkết thúc máy in bằng lỗ thông qua.

4Hộp này có phù hợp với thiết kế nhạy cảm với EMI không?

Có, nó được xác định làEMI tăng cườngvà bao gồmCác lò xo EMI bên trong/bên ngoài.

5Phần này có bao gồm một ống đèn không?

Vâng, danh sách thông số kỹ thuậtBao gồm Lightpipe: Có.
