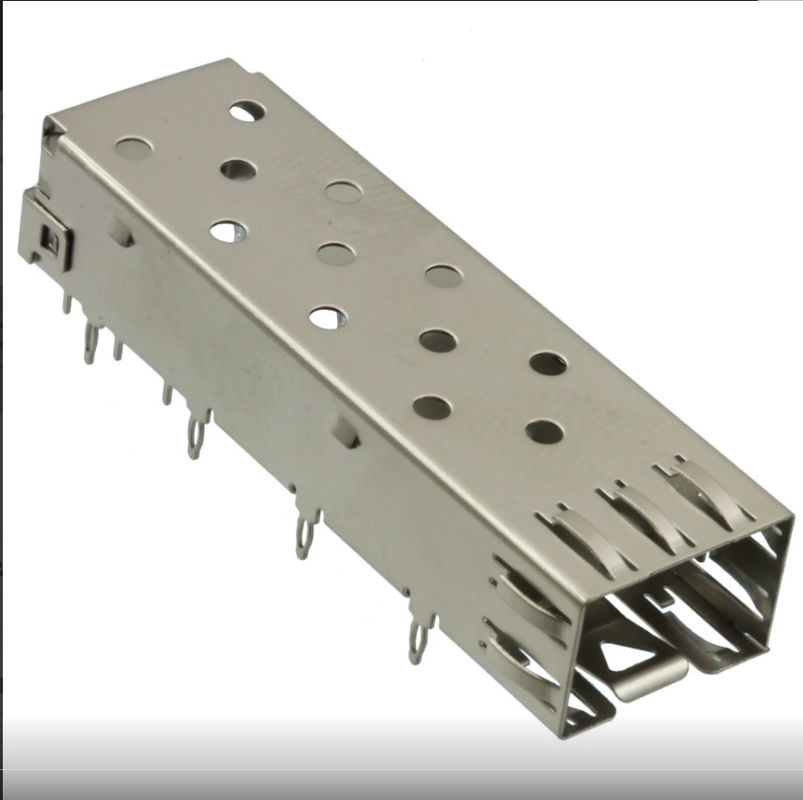

2227302-1 4Gb/S SFP Cage Single Piece Press-Fit Connector

Các2227302-1 SFP Cagelà mộtkết nối lồng SFP 1x1 cổng duy nhấtđược thiết kế cho phần cứng mạng nhỏ gọn, đáng tin cậy cao.Phong cách lắp đặt qua lỗ bằng cách áp dụngvàVật liệu lồng thép không gỉ, lồng SFP này hỗ trợ tích hợp PCB an toàn, bảo vệ EMI mạnh mẽ và hiệu suất cơ học ổn định trong môi trường hệ thống đòi hỏi.

Với mộtTốc độ truyền dữ liệu tối đa 4Gb/s, lồng 2227302-1 là phù hợp cho các ứng dụng đòi hỏi duy trì mô-đun quang đáng tin cậy, màn chắn hiệu quả và tương thích vớiCác máy thu phát phù hợp với SFP MSA.không có ống đèncấu hình làm cho nó trở thành một sự lựa chọn đơn giản cho các thiết kế không yêu cầu các kênh chỉ thị quang tích hợp.

Thông số kỹ thuật của 2227302-1 SFP Cage

1. Cấu hình vật lý

2Hiệu suất & Môi trường

Tính năng của 2227302-1 Press-Fit SFP Cage

1. Dòng cổng nhỏ gọn 1x1 cấu hình: 2227302-1 là mộtchuồng SFP một cổngĐược thiết kế cho thiết bị mạng có ý thức về không gian.

2. Press-fit qua lỗ gắn: chuồng này sử dụng mộtPhong cách lắp đặt PCB thông qua lỗ, giúp đảm bảo giữ chân cơ học mạnh mẽ và hiệu suất lắp ráp nhất quán.

3Xây dựng thép không gỉ: chuồng được làm từ0Thép không gỉ dày.25 mm, cung cấp một cấu trúc cơ học mạnh mẽ và bền. Vật liệu này giúp duy trì sự ổn định của đầu nối trong khi hỗ trợ hiệu suất bảo vệ EMI.

4. EMI bảo vệ cấu trúc: Thiết kế bao gồmCác lò xo EMI bên trong và bên ngoàiđể giúp giảm nhiễu điện từ và cải thiện tính toàn vẹn tín hiệu trong các ứng dụng mạng nhạy cảm.

5. SFP MSA tuân thủ: chuồng được thiết kế đểkết hợp với các máy thu truyền phù hợp với SFP MSA, làm cho nó phù hợp với các thiết kế nền tảng dựa trên SFP tiêu chuẩn.

6. Không Light Pipe: Phiên bản này được cung cấpkhông có ống đèn, lý tưởng cho các ứng dụng sử dụng các sắp xếp LED thay thế hoặc không yêu cầu các chỉ báo quang tích hợp.

2227302-1 Chiếc đơnHình vẽ lồng SFP

Các yêu cầu thiết kế và tích hợp PCB:

Để đảm bảo hiệu suất tối ưu và phù hợp cơ học, các thông số kỹ thuật PCB sau đây được khuyến cáo:

• Độ dày PCB tối thiểu (một mặt):1.50 mm [.059 inch]
• Độ dày tối thiểu của PCB (cả hai mặt):3.00 mm
• Bị phạt:Các pad và vias tích hợp được yêu cầu cho mặt đất khung gầm để duy trì các tiêu chuẩn ức chế EMI.
• Bảo vệ ESD:Được vận chuyển trong bao bì thùng ESD chuyên biệt để ngăn ngừa tổn thương thành phần trong quá trình vận chuyển và xử lý.

Ghi chú về máy móc và lắp ráp

Hộp 2227302-1 SFP được thiết kế để lắp ráp trên cấp bảng đáng tin cậy và sử dụng lâu dài.

• Chuồng được làm từ0Thép không gỉ dày.25 mm
• Kết thúc làbọc niken tổng thể
• Các cạnh không mạ được phép
• Các pad và vi-a được thiết kế như:mặt đất khung xe
• Chuồng hỗ trợThiết bị thắt bét qua lỗ
• Độ dày PCB được khuyến cáo là1.5 mm
• Độ dày bảng tối thiểu là1.50 mm đối với các tấm một mặtvà3.00 mm cho các tấm hai mặt

Những chi tiết này làm cho lồng phù hợp với các hệ thống mà cả việc nối đất điện và độ tin cậy cơ học đều quan trọng.

Câu hỏi thường gặp về 2227302-1 SFP Cage

Các2227302-1 SFP Cagelà một bộ kết nối lồng SFP cổng duy nhất nhỏ gọn, được thiết kế cho các ứng dụng mạng hiệu suất cao đáng tin cậy.Xây dựng bằng thép không gỉ,EMI bảo vệ,Ứng dụng gắn máy nén xuyên lỗ, vàKhả năng tương thích với SFP MSA, nó cung cấp một nền tảng cơ học và điện vững chắc cho tích hợp mô-đun quang học.

Nếu dự án của bạn đòi hỏi mộtKết nối lồng 1x1 SFPvới một thiết kế sạch, tiết kiệm không gian và hiệu suất đáng tin cậy ở cấp bảng,2227302-1 SFP Cagelà một lựa chọn mạnh mẽ.

1. 2227302-1 SFP Cage được sử dụng để làm gì?

2227302-1 SFP Cage được sử dụng như là một giao diện cơ khí và EMI-các màn hìnhMáy thu SFPtrong thiết bị mạng và truyền thông.

2. Có phải 2227302-1 SFP Cage tương thích với các mô-đun SFP tiêu chuẩn?

Nó được thiết kế đểkết hợp với các máy thu truyền phù hợp với SFP MSA.

3- Cái lồng SFP này có chứa ống đèn không?

Không, phiên bản này được xác định làkhông có ống đèn.

4. Tỷ lệ dữ liệu tối đa được hỗ trợ là gì?

Chuồng hỗ trợ mộtTốc độ truyền dữ liệu tối đa 4Gb/s.

5Độ dày PCB được khuyến cáo là bao nhiêu?

Độ dày PCB được khuyến cáo là1.5 mm.
