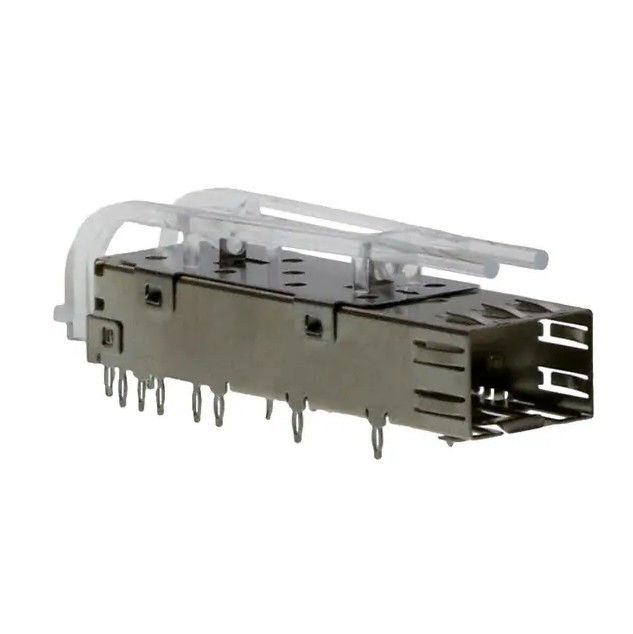

1367629-2 Đầu nối lồng SFP Ép xuyên lỗ Góc phải

Công nghệ 1367629-2 là một cụm lồng SFP (Small Form-factor Pluggable) hiệu suất cao, một cổng, được thiết kế để truyền dữ liệu tốc độ cao đáng tin cậy. Được thiết kế với kiểu kết nối Press-Fit (Through-Hole), lồng này đảm bảo kết nối cơ học và điện an toàn với PCB mà không cần hàn phức tạp.

Lồng SFP 20 chân này được tối ưu hóa cho tính toàn vẹn tín hiệu, có tích hợp lò xo chống nhiễu EMI bên trong và bên ngoài để ngăn chặn nhiễu điện từ vượt trội và ống dẫn sáng tiêu chuẩn tích hợp để hiển thị trạng thái cổng rõ ràng.

Các tính năng chính và thông số kỹ thuật của đầu nối lồng SFP 1367629-2

Lợi ích kỹ thuật cấp chuyên nghiệp

1. Kết nối cơ học mạnh mẽ

Công nghệ kết nối Press-Fit cho phép kết nối hàn nguội, kín khí, chịu được ứng suất cơ học tốt hơn các tùy chọn gắn bề mặt truyền thống. Với chiều dài chân kết nối 3mm, nó lý tưởng cho các bố cục PCB mật độ cao tiêu chuẩn.

2. Tăng cường tính toàn vẹn tín hiệu & bảo vệ EMI

Được trang bị cả lò xo chống nhiễu EMI bên trong và bên ngoài, 1367629-2 cung cấp một lớp chắn mạnh mẽ chống lại nhiễu điện từ. Thiết kế này đảm bảo rằng các tín hiệu tốc độ cao của bạn (lên đến 4 Gb/s) vẫn sạch và tuân thủ các tiêu chuẩn công nghiệp về giảm nhiễu.

3. Chẩn đoán trực quan tích hợp

Không giống như các cụm lồng cơ bản, mẫu này bao gồm ống dẫn sáng tiêu chuẩn được lắp đặt sẵn tại nhà máy. Điều này đơn giản hóa quy trình lắp ráp cho các kỹ sư phần cứng bằng cách cung cấp một đường dẫn tích hợp cho đèn LED để báo trạng thái liên kết và hoạt động trực tiếp tại giao diện cổng.

4. Độ tin cậy trong môi trường khắc nghiệt

Được thiết kế để hoạt động trong phạm vi nhiệt độ rộng từ -55°C đến +85°C, lồng SFP này phù hợp cho các ứng dụng mạng công nghiệp, viễn thông và hàng không vũ trụ, nơi sự ổn định nhiệt là rất quan trọng.

Các ứng dụng điển hình của lồng SFP 1367629-2

Cụm lồng SFP 1367629-2 rất phù hợp cho:

• Thiết bị mạng SFP
• Mô-đun truyền tín hiệu
• Phần cứng truyền thông
• Điện tử công nghiệp
• Các cụm PCB yêu cầu lồng SFP press-fit
• Thiết bị có lợi từ việc ngăn chặn EMI và tích hợp ống dẫn sáng

Kích thước & Lắp đặt

• Độ dày PCB khuyến nghị: 1.5 mm [0.059 in]
• Pitch: 0.8 mm
• Có thể niêm phong: Không
• Tương thích tản nhiệt: Không (Cấu hình tiêu chuẩn cho bố cục bị giới hạn không gian)
