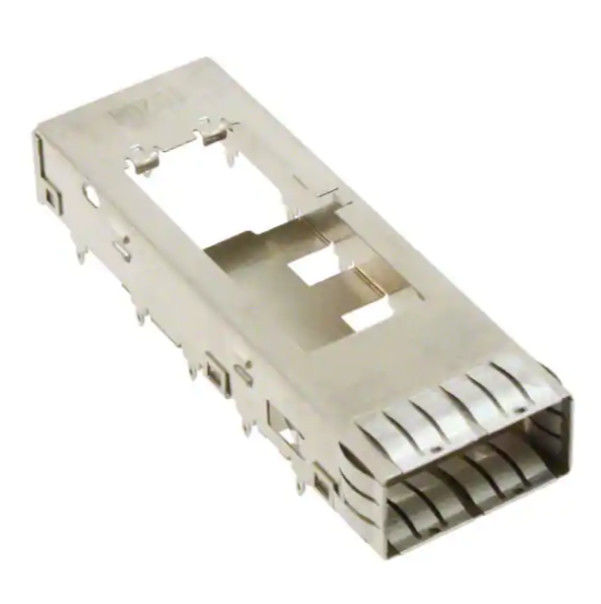

1888617-1 Hộp QSFP + cổng duy nhất với các lò xo EMI bên trong / bên ngoài

TE 1888617-1 QSFP + Cage là một cổng duy nhất, lắp ráp lồng thông qua bezel được thiết kế cho các ứng dụng I / O có thể cắm QSFP +.Nó được thiết kế để sử dụng với các máy thu tương thích với QSFP MSA và sử dụng phương pháp kết thúc áp dụng-fit thông qua lỗ cho việc gắn PCBChuồng có các lò xo EMI bên trong / bên ngoài, một thân lồng bạc niken và tương thích với thùng tản nhiệt, làm cho nó phù hợp với thiết kế mạng tập trung tín hiệu mật độ cao.

Các thông số kỹ thuật của 1888617-1 QSFP+ Cage

Tại sao chọn TE 1888617-1 QSFP + Cage Assembly?

Nếu bạn đang tìm kiếm mộtlồng QSFP + đáng tin cậy cho thiết kế bảng chủ nhỏ gọn, phần này cung cấp một phù hợp sạch choMa trận cổng 1 x 1thực hiện và hỗ trợSFP + xếp chồng lên nhau từ bụng đến bụngcác ứng dụng như được liệt kê trong bản vẽ/dữ liệu thông số kỹ thuật.Các tính năng ngăn chặn EMIvà aUL 94V-0xếp hạng dễ cháy, giúp nó phù hợp với các yêu cầu phần cứng cấp hệ thống đòi hỏi.

Đặc điểm chính của sản phẩm

• Loại sản phẩm I/O có thể cắm:Chuồng
• Các yếu tố hình thức:QSFP+
• Loại lồng:Đơn vị
• Cấu hình cổng:1 cổng,1 x 1ma trận
• EMI Containment:Các lò xo EMI bên trong/bên ngoài
• Phương pháp chấm dứt:Thông qua lỗ - Press-Fit
• Khả năng xử lý nhiệt:Vâng.
• Vật liệu lồng:Nickel bạc
• Bọc kết thúc tiếp xúc PCB:Tin
• Đánh giá khả năng cháy:UL 94V-0
• Bao bì:Hộp & Thẻ

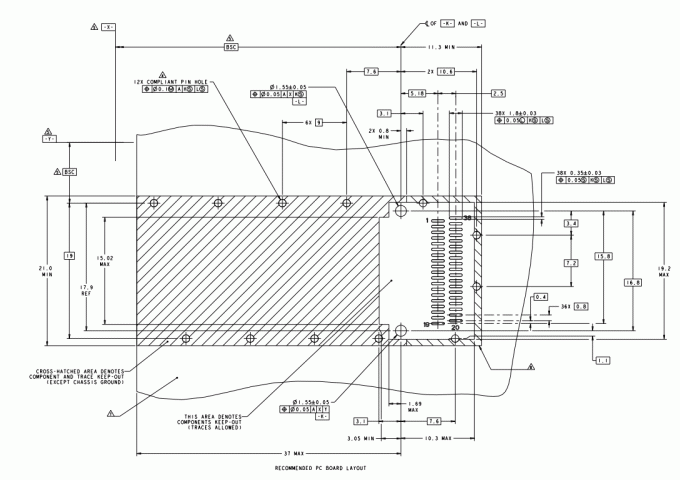

1888617-1 QSFP + Cage Data Sheet - Layout PCB được khuyến cáo

1888617-1 QSFP+ Cage Notes

Đối với lập kế hoạch bố trí, TE xác định mộtThiết bị in xuyên lỗĐịnh hướng về PCB trong bản vẽ của khách hàngĐịa điểm A là bề mặt trên cùng của bảng chủvà lưu ý rằng sản phẩm được thiết kế cho các hạn chế cơ học cụ thể của bảng chủ, bao gồm các yêu cầu về độ dày bảng tối thiểu được đề cập ở trên.

Để đảm bảo hiệu suất và lắp ráp tối ưu, vui lòng tuân thủ các hướng dẫn kỹ thuật sau:

1. Yêu cầu PCB:Độ dày bảng tối thiểu được khuyến cáo là1.45 mmcho các ứng dụng một mặt và2.2 mmcho các ứng dụng hai mặt (belly-to-belly).
2. Hoàn hợp:Chuồng này được thiết kế để giao phối với tất cảCác máy thu tương thích với QSFP MSA.
3. Kết thúc mùa xuân:Các xuôi EMI có kết thúc0.8 μm tối thiểu Tinkết thúc0.8 μm tối thiểu Nickel.
4. Chất thải:Các dấu vết bề mặt được phép trong khu vực được chỉ định, miễn là chúng không tiếp xúc với các ngõ cụt.
5. Nhận dạng:Mỗi đơn vị bao gồm mộtMã vạch 2D và mã ngày(YYWWD) để theo dõi hàng tồn kho và kiểm soát chất lượng hợp lý.

Các ứng dụng điển hình

TE 1888617-1 QSFP + Cage phù hợp với:

• Thiết bị mạng tốc độ cao
• Các bộ chuyển mạch và bộ định tuyến
• Thiết kế cổng QSFP +
• Các tấm I/O dày đặc
• Các nền tảng kết nối tín hiệu đòi hỏi điều khiển EMI

Câu hỏi thường gặp về 1888617-1 QSFP+ Cage

Q1. TE 1888617-1 được thiết kế cho các mô-đun QSFP +?

Vâng, bản vẽ xác định nó là mộtHộp I/O có thể cắm QSFP+và nói rằng nó giao phối vớiCác máy thu tương thích với QSFP MSA.

Q2. Phương pháp gắn máy này sử dụng phương pháp nào?

Nó sử dụngThiết bị in xuyên lỗkết thúc với PCB.

Câu 3: Lồng có bao gồm bảo vệ EMI không?

Vâng, phần này bao gồmCác lò xo EMI bên trong/bên ngoàiđể ngăn chặn EMI.

Q4. Độ dày PCB nào được khuyến cáo?

TE xác định1.45 mm tối thiểu cho các tấm một mặtvà2.2 mm cho các tấm hai mặt.

Câu 5: Nó có tương thích với tủ nhiệt không?

Vâng, sản phẩm được liệt kê làtương thích với thùng tản nhiệt.
