Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: H1260NL H1260NLT
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 400/2000 / 10K / 25K
Giá bán: $0.06-$3.2
chi tiết đóng gói: T&R
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3KK / tháng
PN: |
H1260NL / H1260NLT |
Tốc độ dữ liệu: |
100BASE-TX |
Mẫu miễn phí: |
Có sẵn |
Bưu kiện: |
SMD 16 chân |
Nhiệt độ: |
0 ℃ đến +70 |
Tuân thủ Rohs: |
Đúng |
Điện áp cách ly: |
1500 VAC |
Biến tỷ lệ: |
1ct: 1ct |
PN: |
H1260NL / H1260NLT |
Tốc độ dữ liệu: |
100BASE-TX |
Mẫu miễn phí: |
Có sẵn |
Bưu kiện: |
SMD 16 chân |
Nhiệt độ: |
0 ℃ đến +70 |
Tuân thủ Rohs: |
Đúng |
Điện áp cách ly: |
1500 VAC |
Biến tỷ lệ: |
1ct: 1ct |
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Mã sản phẩm | H1260NL / H1260NLT |
| Loại thiết bị | Máy biến áp mạng LAN SMT |
| Tiêu chuẩn Ethernet | 100BASE-TX |
| Tỷ lệ lượt | 1CT:1CT / 1:1 |
| Số lượng kênh | Đơn |
| Kiểu lắp | SMD |
| Nhiệt độ hoạt động | 0°C đến 70°C |
| Nhiệt độ bảo quản | -20°C đến +125°C |
| Điện áp cách ly | 1500 VAC / 1500 VRMS |
| RoHS | Đúng |
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Tỷ lệ lượt | 1:1 ±2% |
| Mất chèn | 100 kHz: -1,2 dB tối đa1–125 MHz: -0,2 − 0,002·f^1,4 dB tối đa |
| Suy hao phản hồi, 100BT (Zout = 100 Ω ±15%) | 0,1–30 MHz: -16 dB min30–60 MHz: -10 + 20·log10(f/60 MHz) dB min60–80 MHz: -10 dB min |
| Điện cảm (OCL) | 350 µH phút |
| Nhiễu xuyên âm, các kênh lân cận | 1 MHz: -50 dB phút10–100 MHz: -55 + 22·log10(f/10) dB phút |
| Tỷ lệ loại bỏ chế độ chung | 2 MHz: -50 dB tối thiểu30–200 MHz: -15 + 20·log10(f/200) dB tối thiểu |
| Điện trở DC, cuộn dây 1/2 | tối đa 0,65 Ω |
| Mất cân bằng điện trở DC | ±0,065 Ω tối đa |
| Cách ly đầu vào-đầu ra | 1500 VRMS tối thiểu @ 60 giây |

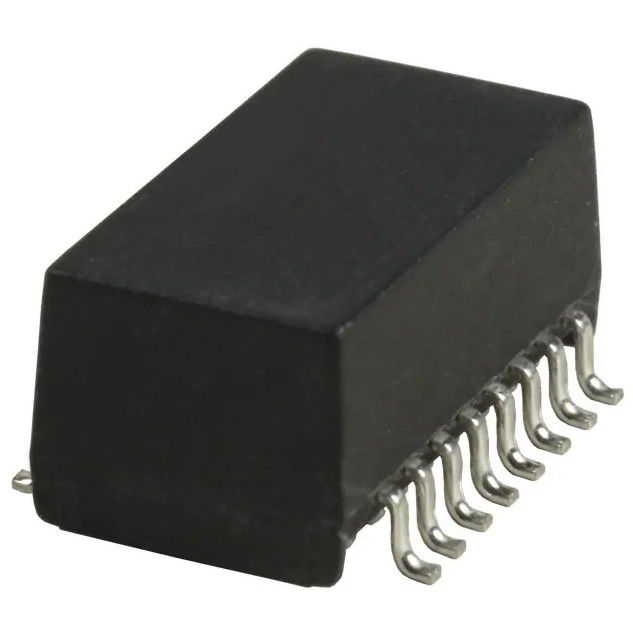

Nếu bạn cần một biến áp SMT LAN nhỏ gọn cho Ethernet 100BASE-TX, H1260NL / H1260NLT cung cấp sự kết hợp thực tế giữa khớp nối 1:1, cách ly 1500 VRMS, tuân thủ RoHS và tính khả dụng của băng và cuộn. Nó rất phù hợp với phần cứng Ethernet cần tính toàn vẹn tín hiệu đáng tin cậy và sản xuất gắn trên bề mặt được sắp xếp hợp lý.
Đúng.H1260NLTlà phiên bản đóng gói dạng băng và cuộn củaH1260NL; bảng dữ liệu nói rằng việc thêmHậu tố “T”cho biết bao bì băng & cuộn.
Bảng dữ liệu chỉ định100BASE-TXủng hộ.
Danh sách bảng dữ liệuTối thiểu 1500 VRMS trong 60 giâyvà cũng xác định điện áp cách ly là1500 VAC.
Đúng. Phần được chỉ định là mộtSM / SMTthiết bị.
