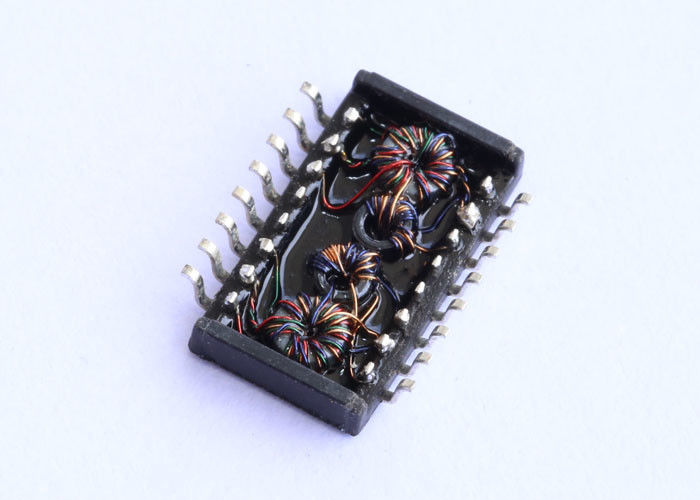

BT16B03 100Base-T 1500Vrms Ethernet Isolation Transformer Module

BT16B03 0.5µH 1:1 Biến áp xung SMD cho LAN 100Base-T, cách ly 1.5kV, 0–70℃, tuân thủ RoHS. Lý tưởng cho bộ chuyển mạch, bộ định tuyến, PoE, Ethernet công nghiệp.

Mô tả Mô-đun Biến áp 100Base-T BT16B03:

BT16B03 là biến áp xung SMD cổng đơn 0.5µH, 1:1 hiệu suất cao được thiết kế cho các ứng dụng LAN 100Base-T. Nó đảm bảo tính toàn vẹn tín hiệu đáng tin cậy, đáp ứng các tiêu chuẩn IEEE802.3u và cung cấp khả năng cách ly mạnh mẽ với định mức 1.5kV. Tuân thủ RoHS và được thiết kế cho các thiết bị mạng thương mại và công nghiệp, BT16B03 lý tưởng cho bộ chuyển mạch, bộ định tuyến, thiết bị PoE và các mô-đun giao diện Ethernet khác.

Các Tính năng & Lợi ích Chính của Biến áp Cách ly Ethernet BT16B03:

1. Điện áp Cách ly Cao:Cách ly 1.5kV Vrms đảm bảo hoạt động an toàn trong các ứng dụng PoE và Ethernet công nghiệp.

2. Gói SMD Nhỏ gọn:Thiết kế tiết kiệm không gian hỗ trợ bố cục PCB mật độ cao và lắp ráp SMT.

3. Hiệu suất Điện được Tối ưu hóa:

• Độ tự cảm sơ cấp 0.5µH
• Tổn hao chèn thấp (-1.15 dB tối đa)
• Tổn hao phản xạ tuyệt vời (-18 dB tối thiểu ở 30 MHz)
• DMRR vượt trội (-30 dB tối thiểu @ 0.5–100 MHz)

4. Tuân thủ Tiêu chuẩn Công nghiệp:Đáp ứng các yêu cầu IEEE802.3u và dung sai reflow đỉnh IR 255℃.

5. Nhiệt độ Hoạt động Rộng:0℃ đến +70℃, với phạm vi lưu trữ -25℃ đến +125℃.

6. Tuân thủ RoHS:Thiết kế thân thiện với môi trường, không chứa chì.

Thông số kỹ thuật điện (@25℃):

Bảng dữ liệu BT16B03:

Kích thước cơ học

• Loại gói:SMD
• Kích thước tổng thể:12.7 × 9.4 × 5.68 mm
• Khoảng cách chân:1.27 mm
• Hướng dẫn bố trí PCB:Xem sơ đồ và sơ đồ footprint bên dưới để biết bố cục và định tuyến pad được đề xuất.

Bảng dữ liệu BT16B03 - Cơ khí

Bảng dữ liệu BT16B03 - Sơ đồ

Footprint PCB BT16B03

Tuân thủ & Độ tin cậy của BT16B03:

• Đã được chứng nhận RoHS
• Tuân thủ IR Reflowlên đến đỉnh 255℃
• Cách ly cao & DMRRđể giảm thiểu EMI và tính toàn vẹn tín hiệu
• Đã được kiểm tra về độ tin cậy lâu dài trong điều kiện nhiệt độ hoạt động tiêu chuẩn

Tại sao nên chọn Biến áp Ethernet BT16B03?:

BT16B03 cân bằng thiết kế SMD nhỏ gọn, cách ly cao và hiệu suất tín hiệu tuyệt vời cho các mạng Ethernet hiện đại. Với các thông số kỹ thuật điện mạnh mẽ và tuân thủ đã được xác minh, nó làm giảm rủi ro thiết kế PCB và tăng tốc chu kỳ phát triển sản phẩm.

Yêu cầu mẫu & Hỗ trợ kỹ thuậtCó sẵn.

Câu hỏi thường gặp:

Q1: BT16B03 hỗ trợ tốc độ Ethernet nào?

A1: BT16B03 hỗ trợ các ứng dụng 100Base-T, lý tưởng cho các kết nối LAN 100 Mbps.

Q2: BT16B03 có tương thích với các thiết bị PoE không?

A2: Có, với khả năng cách ly 1.5kV, nó có thể xử lý điện áp PoE tiêu chuẩn và đảm bảo an toàn cho thiết bị.

Q3: Biến áp này có thể chịu được các quy trình reflow SMT tiêu chuẩn không?

A3: Có, nó đáp ứng các yêu cầu đỉnh IR 255℃ cho việc lắp ráp bề mặt điển hình.

Q4: Có sẵn các mẫu và hướng dẫn bố trí PCB không?

A4: Có, các yêu cầu mẫu và sơ đồ footprint/bố cục PCB được đề xuất có sẵn để hợp lý hóa việc xác minh thiết kế.
