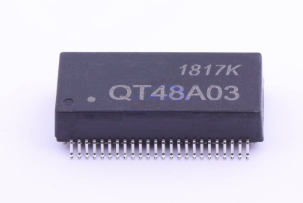

Mô-đun từ tính biến áp cổng kép QT48A03 SMT 100/1000 BASE-T

 Mô-đun Biến áp Cổng Kép QT48A03 1000Base-T là một mô-đun biến áp Gigabit Ethernet hiệu suất cao được thiết kế cho các ứng dụng mạng Ethernet kép 10/100/1000Base-T. Được thiết kế để đáp ứng tiêu chuẩn IEEE 802.3ab, biến áp LAN SMT nhỏ gọn này cung cấp tính toàn vẹn tín hiệu, cách ly điện và triệt tiêu EMI tuyệt vời cho các giao diện Ethernet hiện đại.

Được thiết kế với 48 chân SMT và kích thước nhỏ gọn, QT48A03 tích hợp hai kênh biến áp Gigabit Ethernet hoàn chỉnh vào một mô-đun duy nhất, giúp giảm không gian PCB, đơn giản hóa bố cục và cải thiện hiệu quả sản xuất.

Với độ tự cảm sơ cấp tối thiểu 350μH dưới dòng thiên vị DC 8mA, điện áp cách ly 1500Vrms, và tuân thủ RoHS và yêu cầu hàn lại IR 255°C, QT48A03 là một giải pháp lý tưởng cho các thiết bị mạng mật độ cao bao gồm bộ chuyển mạch doanh nghiệp, thiết bị Ethernet công nghiệp, cổng truy cập băng thông rộng và hệ thống truyền thông.

Hiệu suất Điện của Biến áp Cổng Kép QT48A03 1000 BASE-T

Các tính năng chính của Linh kiện Từ tính Ethernet SMT QT48A03:

• Hiệu suất Gigabit: Hỗ trợ Ethernet 10/100/1000 Base-T, tuân thủ các yêu cầu của IEEE802.3ab.
• Cấu hình Cổng Kép: Tích hợp hai cổng Gigabit vào một mô-đun duy nhất, tối ưu hóa bố cục bảng mạch và giảm số lượng linh kiện.
• Sẵn sàng cho Hàn lại Nhiệt độ Cao: Được thiết kế để đáp ứng yêu cầu nhiệt độ đỉnh IR 255°C, làm cho nó trở nên lý tưởng cho sản xuất SMT tiêu chuẩn.
• Độ tự cảm Mạnh mẽ: Đảm bảo độ tự cảm sơ cấp tối thiểu 350µH với thiên vị DC 8mA, đảm bảo tính toàn vẹn tín hiệu ổn định.
• Tuân thủ Môi trường: 100% Tuân thủ RoHS và không chì.
• Phạm vi Hoạt động Rộng: Hoạt động đáng tin cậy trong môi trường nhiệt độ thương mại tiêu chuẩn (0°C đến +70°C).

Thông số Kỹ thuật của Biến áp Ethernet 48 Chân QT48A03:

Thông số Cơ khí

Datasheet QT48A03:

Ứng dụng Mục tiêu:

Nhờ thiết kế cổng kép và khả năng cách ly nhiễu vượt trội, mô-đun linh kiện từ tính Ethernet QT48A03 là lựa chọn hàng đầu cho nhiều loại phần cứng viễn thông và mạng:

*   Bộ chuyển mạch Kỹ thuật số Hiệu suất Cao và Bộ định tuyến Doanh nghiệp
*   Thiết bị Nhận Nguồn qua Ethernet (PoE) (PD)
*   Bộ thu phát Quang và Bộ chuyển đổi Phương tiện
*   Thiết bị Truy cập Băng thông Rộng (ISDN, ADSL, VDSL)
*   Bộ giải mã Tương tác (STB) và Trình phát Tương tác HD
*   Thiết bị Mạng Số Dịch vụ Tích hợp (ISDN)

Hỏi & Đáp về Linh kiện Từ tính Gigabit SMT QT48A03

H:  Mô-đun Biến áp Ethernet Cổng Kép là gì?

Đ: Mô-đun Biến áp Ethernet Cổng Kép tích hợp các biến áp từ tính cho hai cổng Ethernet vào một vỏ SMT duy nhất, cung cấp khả năng cách ly điện, phối hợp trở kháng và triệt tiêu EMI cho các giao diện Ethernet.

H: QT48A03 có tương thích với lắp ráp SMT tự động không?

Đ: Có. Mô-đun được thiết kế cho Công nghệ Gắn trên Bề mặt (SMT) và được thiết kế để chịu được nhiệt độ hàn lại IR với yêu cầu đỉnh là 255°C.

H:  Ưu điểm của mô-đun biến áp cổng kép là gì?

Đ:  So với biến áp cổng đơn, mô-đun cổng kép mang lại:

• Mật độ PCB cao hơn
• Giảm số lượng linh kiện
• Chi phí lắp ráp thấp hơn
• Định tuyến đơn giản hơn
• Hiệu quả sản xuất được cải thiện

H: Biến áp mô-đun này có thể được sử dụng cho các ứng dụng PoE (Power over Ethernet) không?

Đ: Có, QT48A03 rất phù hợp cho các Thiết bị Nhận Nguồn PoE (PD) và các thiết bị mạng liên quan, cung cấp khả năng cách ly tín hiệu cần thiết và bảo vệ Hi-Pot 1500Vrms.

H: Cần diện tích PCB là bao nhiêu cho bố cục?

Đ: Linh kiện yêu cầu bố cục 48 chân với khoảng cách chân là 1.02mm. Kích thước tổng thể là 27.70 x 15.36 x 7.30 mm. Vui lòng tham khảo datasheet PDF có thể tải xuống để biết sơ đồ bố cục pad chính xác.

H: QT48A03 cung cấp điện áp cách ly là bao nhiêu?

Đ:  Mô-đun cung cấp khả năng cách ly 1500Vrms, bảo vệ các mạch PHY Ethernet đồng thời cải thiện độ tin cậy của hệ thống.

H: Biến áp có tuân thủ các yêu cầu RoHS không?

Đ:  Có. QT48A03 hoàn toàn tuân thủ các quy định môi trường RoHS.

H:  Có mẫu kỹ thuật không?

Đ:  Có. LINK-PP cung cấp mẫu kỹ thuật, datasheet, hỗ trợ kỹ thuật và dịch vụ tùy chỉnh OEM/ODM cho việc đánh giá sản phẩm và sản xuất hàng loạt.
