Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: HST-48001SCR
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 400/2000 / 10K / 25K
Giá bán: $0.06-$3.2
chi tiết đóng gói: T&R
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3KK / tháng
Số phần: |
HST-48001SCR / HST-48002SAR / HST-48003SR |
Gắn: |
SMT |
Ethernet: |
1x10/100/1000Mbps |
Các mẫu miễn phí: |
Có sẵn 1-3 chiếc |
Lưu trữ Disponibili: |
PDF/3D/ISG/Stp/Bước/Bảng dữ liệu |
Loại: |

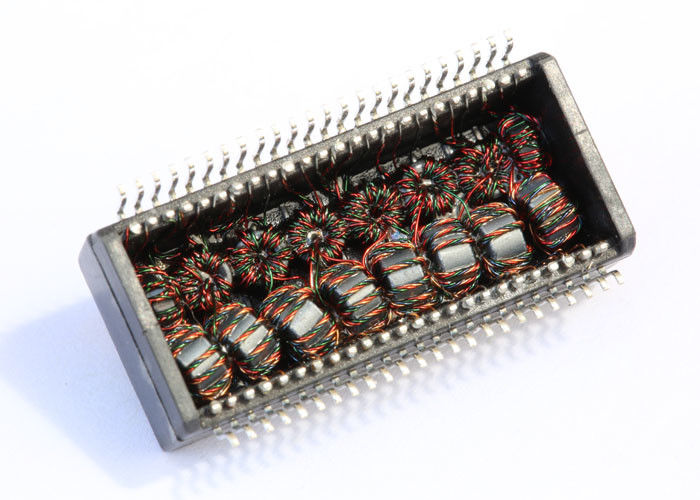

Biến áp Gigabit Ethernet |
Số phần: |
HST-48001SCR / HST-48002SAR / HST-48003SR |
Gắn: |
SMT |
Ethernet: |
1x10/100/1000Mbps |
Các mẫu miễn phí: |
Có sẵn 1-3 chiếc |
Lưu trữ Disponibili: |
PDF/3D/ISG/Stp/Bước/Bảng dữ liệu |
Loại: |
Biến áp Gigabit Ethernet |
● Tuân thủ tiêu chuẩn IEEE 802.3 cho 1000Base-T.
● Độ tự cảm sơ cấp (Lp) 350uH min. @100KHz, 0.1Vrms, DC 8mA.
● Điện dung giữa các cuộn dây (Cww) 30pF Tối đa (ở 100kHz, 0.1V).
● Độ tự cảm rò (LL) 0.5uH Tối đa (ở 100kHz, 0.1V). DCR 1.2Ω Tối đa.
● DCR Pri 0.9Ω Tối đa Sec 1.2Ω Tối đa.
1. Tỷ lệ vòng dây 50KHz, 0.5V
Phía chip: Phía đường truyền = 1CT: 1CT+_2%
2. Độ tự cảm (Ls) 100KHz, 0.1V, 12mA DC Bias:
Phía chip: 350uH Tối thiểu
3. Suy hao chèn 1-100MHz: -1.4dB Tối đa
4. Suy hao phản xạ 1-30MHz: -16dB Tối thiểu
40MHz: -14.4dB Tối thiểu
50MHz: -13.1dB Tối thiểu
60-80MHz: -12dB Tối thiểu
100MHz: -10dB Tối thiểu
5. Khả năng triệt chế độ chung sang vi sai:
30MHz: -45dB Tối thiểu
60MHz: -40dB Tối thiểu
100MHz: -35dB Tối thiểu
6. Xuyên âm 30MHz: -40dB Tối thiểu
60MHz: -35dB Tối thiểu
100MHz: -30dB Tối thiểu
7. Hi-Pot: 1500Vrms, 0.5mA, 1 giây
Được sử dụng cho thiết bị mạng và truyền thông như HUB, card PC, Switch, Router, Bo mạch chủ PC, SDH, PDH, Điện thoại IP, modem xDSL.
