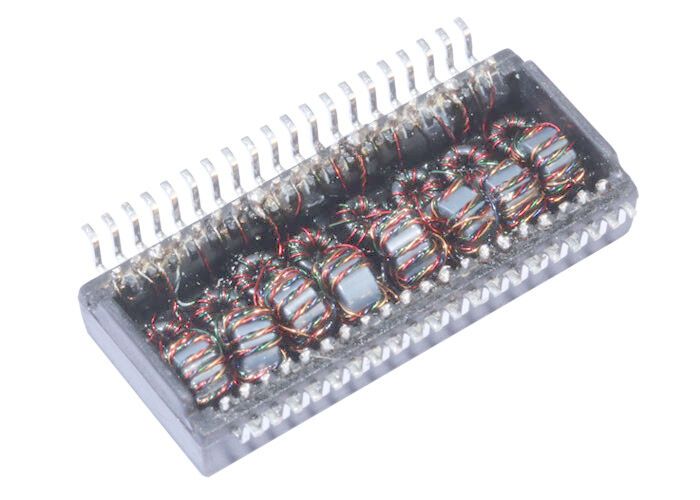

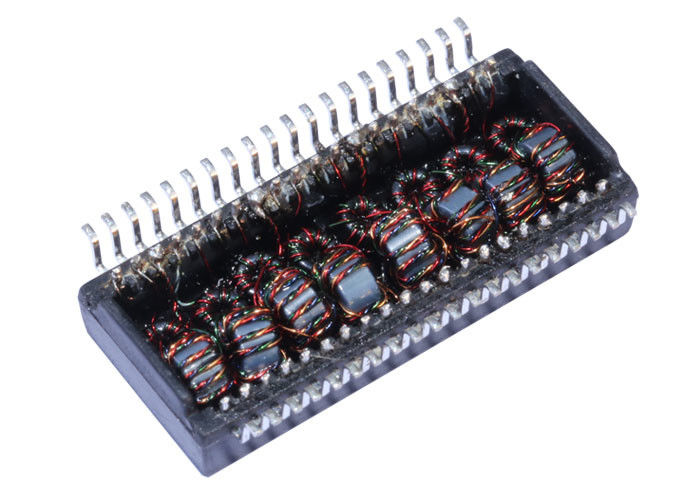

HN4263VG HN4264VG AutomDX SMT LAN Transformer Module

Tổng quan về Bộ biến áp LAN 10/100Base-T HN4263VG HN4264VG

Ứng dụng

Biến áp LAN SMT 10/100Base-T được sử dụng rộng rãi trong các hệ thống dựa trên Ethernet để cung cấpcách ly tín hiệu, triệt tiêu EMI và khớp trở khánggiữa PHY và đầu nối RJ45. Thiết kế nhỏ gọn của chúngSMT (Công nghệ gắn bề mặt)cho phép lắp ráp PCB mật độ cao và hiệu suất đáng tin cậy trong thiết bị mạng.

Các ứng dụng tiêu biểu bao gồm:

• Bộ chuyển mạch và Hub LAN– Đảm bảo truyền dữ liệu ổn định trên nhiều cổng.
• Bộ định tuyến, Cổng và Điểm truy cập– Cung cấp cách ly điện và triệt tiêu nhiễu cho mạng gia đình và doanh nghiệp.
• Thiết bị Ethernet công nghiệp– PLC, bộ điều khiển và hệ thống giám sát yêu cầu hiệu suất mạnh mẽ trong môi trường khắc nghiệt.
• Card giao diện mạng (NIC)– Được sử dụng trong PC, máy chủ và hệ thống nhúng để kết nối Ethernet đáng tin cậy.
• Điện thoại VoIP & Camera IP– Hỗ trợ PoE và truyền Ethernet ổn định cho các thiết bị thoại và video.
• Thiết bị IoT thông minh– Cổng, cảm biến và hệ thống tự động hóa yêu cầu kết nối 10/100 Mbps.

FAQ – Biến áp LAN SMT 10/100Base-T

1. Chức năng của biến áp LAN SMT 10/100Base-T là gì?
Nó cung cấpcách ly galvanicgiữa Ethernet PHY và cáp, triệt tiêu EMI, khớp trở kháng và đảm bảo tuân thủ các tiêu chuẩn Ethernet IEEE 802.3.

2. Tại sao sử dụng biến áp LAN SMT thay vì loại xuyên lỗ?

• Kích thước nhỏ hơn, lý tưởng chobố cục PCB mật độ cao
• Lắp ráp tự động chọn và đặt để tiết kiệm chi phí
• Hồ sơ thấp hơn cho thiết kế nhỏ gọn

3. Biến áp LAN 10/100Base-T có thể được sử dụng cho Gigabit Ethernet không?
Không. Biến áp 10/100Base-T được tối ưu hóa choFast Ethernet (10/100 Mbps). Đối vớiGigabit Ethernet (1000Base-T), cần có biến áp với băng thông rộng hơn và các cuộn dây bổ sung.

4. Biến áp LAN SMT có hỗ trợ PoE (Power over Ethernet) không?
Có, nhiều biến áp LAN SMT được thiết kế vớikhả năng PoE (IEEE 802.3af/at) cho phép chúng truyền an toàn cả dữ liệu và nguồn điện qua cùng một cáp Ethernet.

5. Các thông số chính khi chọn biến áp LAN là gì?

• Tỷ lệ vòng(tỷ lệ cuộn dây TX/RX)
• OCL (Độ tự cảm mạch hở)
• Mất chèn, mất trả lại, xuyên âm và hiệu suất CMR
• Hỗ trợ mức công suất PoE (15W, 30W, 60W, v.v.)
• Điện áp cách ly Hi-pot
• Phạm vi nhiệt độ hoạt động
• Tuân thủ RoHS, IEEE 802.3

6. Biến áp LAN SMT 10/100Base-T có tương thích ngược với Ethernet cũ không?
Có. Chúng hỗ trợ cả10 Mbpsvà100 Mbps Ethernet, đảm bảo khả năng tương thích với các thiết bị cũ hơn.

7. Lợi ích của việc tích hợp biến áp LAN SMT trong thiết kế là gì?

• Giảm số lượng linh kiện(biến áp + cuộn cảm trong một gói)
• Độ tin cậy được cải thiệndo đường dẫn tín hiệu ngắn hơn
• Triệt tiêu EMI tốt hơnđể có hiệu suất hệ thống ổn định
• Sử dụng không gian PCB được tối ưu hóacho thiết kế nhỏ gọn
