Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: HN4464SG
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 400/2000 / 10K / 25K
Giá bán: $0.08-$1.2 Negotiable
chi tiết đóng gói: T&R
Thời gian giao hàng: 1-2 tuần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3KK / tháng
P/n.1: |
HN4464SG |
P/N.2: |
HN4464S2G |
Biến tỷ lệ: |
1 : 1 |
Loại gắn kết: |
THT |
ủng hộ: |
PDF/3D/ISG/Stp/Bước/Bảng dữ liệu |
Kiểu: |
Máy biến áp Quad 10/100base-TX |
P/n.1: |
HN4464SG |
P/N.2: |
HN4464S2G |
Biến tỷ lệ: |
1 : 1 |
Loại gắn kết: |
THT |
ủng hộ: |
PDF/3D/ISG/Stp/Bước/Bảng dữ liệu |
Kiểu: |
Máy biến áp Quad 10/100base-TX |

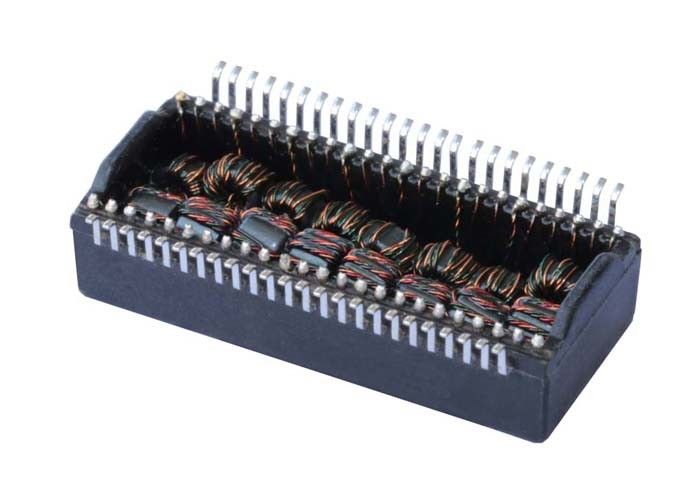

| Biến áp Quad Port 10/100 Base-TX HN4464SG HN4464S2G | |
| Mã sản phẩm | HN4464SG / HN4464S2G |
| Tốc độ | 10/100 BASE-T |
| Số cổng | QUAD |
| Ứng dụng - LAN | ETHERNET (KHÔNG PoE) |
| Gói | DIP |
| Nhiệt độ | 0 ĐẾN +70 |
| AutomDX | CÓ |
| Chiều cao gói (mm) | 6.32 |
| Chiều dài gói (mm) | 27.94 |
| Chiều rộng gói (mm) | 12.37 |
|
Thông số kỹ thuật |
Giá trị |
Điều kiện kiểm tra |
|---|---|---|
|
Độ tự cảm mạch hở (OCL) |
350µH Tối thiểu |
100KHz, 0.1V, Độ lệch DC 8mA |
|
Tỷ lệ vòng dây |
1CT:1CT ±2% |
50KHz, 0.5V |
|
Tổn hao chèn |
-1.1dB Tối đa |
0.1 ~ 100MHz |
|
Tổn hao phản hồi |
-18dB Tối thiểu (0.5-30MHz) |
|
|
|
-15dB Tối thiểu (40MHz) |
|
|
|
-13dB Tối thiểu (50MHz) |
|
|
|
-11dB Tối thiểu (60-80MHz) |
|
|
Nhiễu xuyên âm |
-38dB Tối thiểu |
0.1-100MHz |
|
Tỷ lệ triệt chế độ chung (CMRR) |
-40dB Tối thiểu |
0.1-100MHz |
|
CWW (Điện dung cuộn dây) |
50pF (Điển hình) |
|
|
Điện trở sơ cấp (Điện trở Pri.) |
0.9Ω Tối đa |
|
|
Hi-Pot (Điện áp cách ly) |
1500Vrms (Pri/Sec) |
